这个怎么画？

wwewwp · 发表于 2016-4-26 20:47:12

您需要登录才可以下载或查看，没有帐号？注册

x

这个怎么画？

sl1060mt · 发表于 2016-4-27 08:16:27

缺尺寸啊，看不懂

22553711 · 发表于 2016-4-27 08:16:36

视图错误，尺寸不全，甚至连主体轮廓形状都要去猜，俺也想问，这个怎么画？

zhshr · 发表于 2016-4-27 09:20:59

就这两个视图？而且尺寸还不全。

zhuyi0829 · 发表于 2016-4-27 10:07:25

这种无头无脑的帖子直接无视

danilso · 发表于 2016-4-27 10:24:14

wwewwp · 发表于 2016-4-27 13:30:59

22553711 发表于 2016-4-27 08:164 Z' N4 }& v. I2 _/ y* m
视图错误，尺寸不全，甚至连主体轮廓形状都要去猜，俺也想问，这个怎么画？

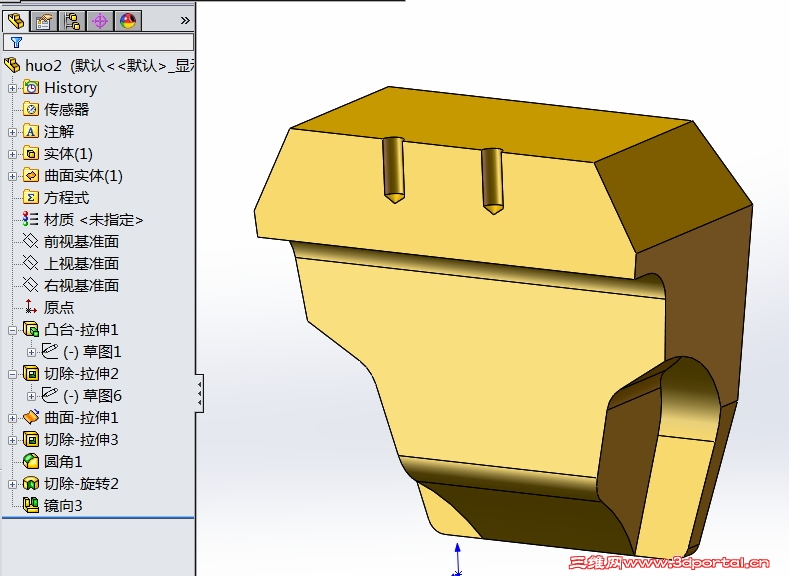

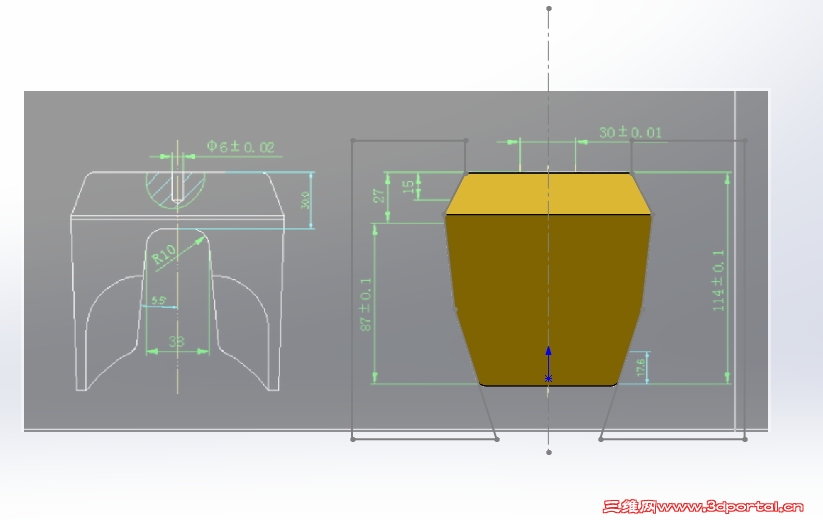

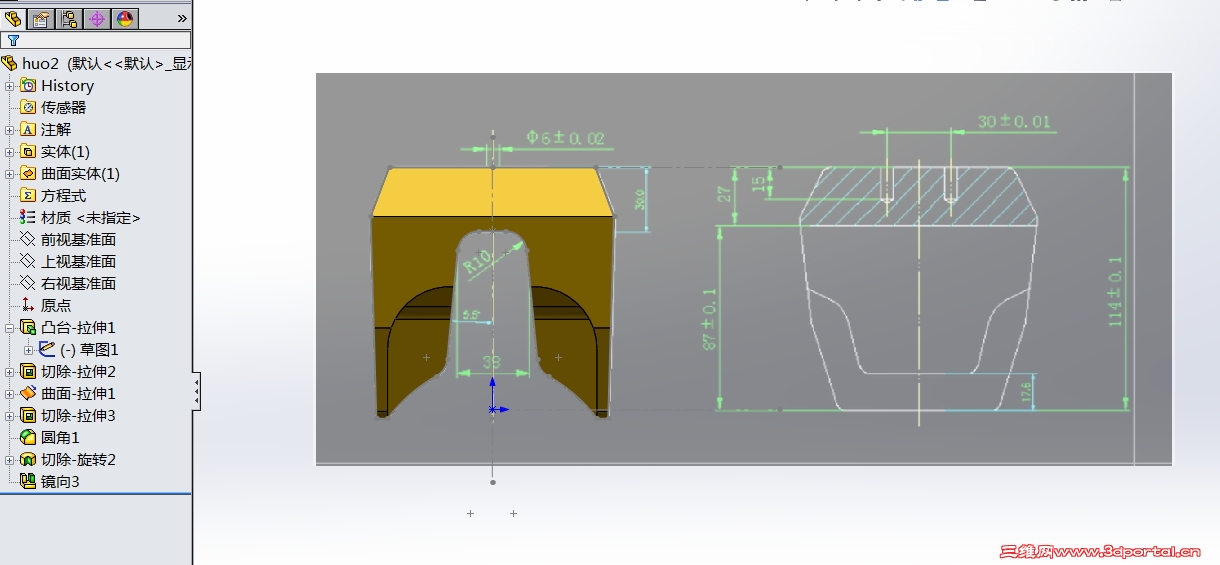

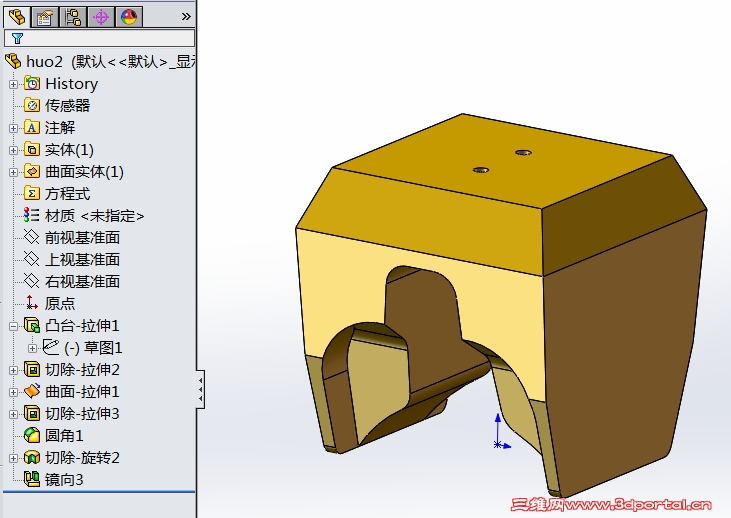

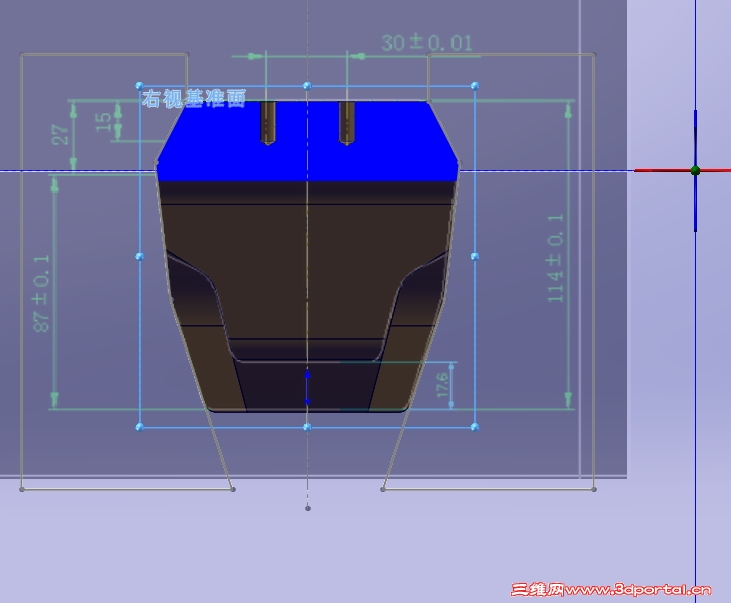

视图没错，车间有专门的工具来生产，我想知道画这种图的思路是什么。

22553711 · 发表于 2016-4-27 13:45:30

wwewwp 发表于 2016-4-27 13:30! ?3 e0 [: w( E; e* k' U0 h, o4 h
视图没错，车间有专门的工具来生产，我想知道画这种图的思路是什么。

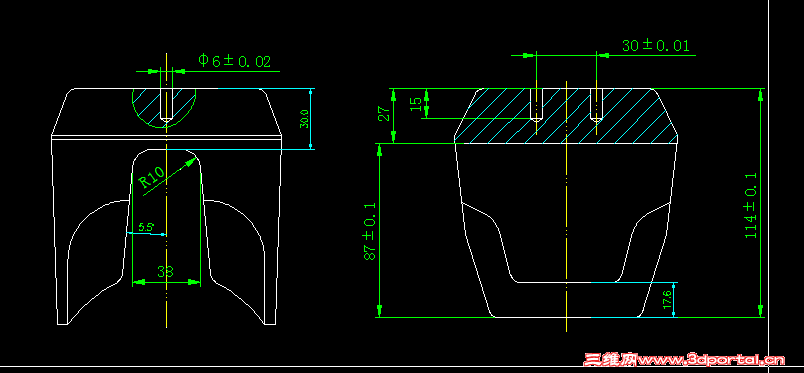

不知右侧视图是全剖还是局部剖，如果是全剖，尺寸87是怎么回事，若是局部剖，尺寸17.6对应的线条又作何理解？
轮廓尺寸标注不全，说实话，乍一看俺以为是个旋转体。
何不直接上传个DWG挡，楼上D大画得很辛苦啊。
