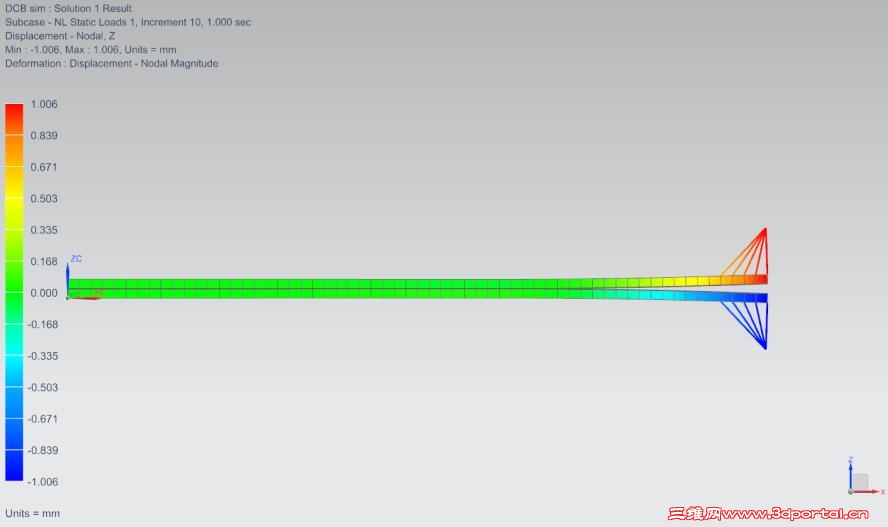

原始文件:无 分析类型:非线性静力学(层间裂纹扩展) 3D模型:粘结层长140mm,初始裂纹长10mm,整个双悬臂梁高2.032X2=4.064mm,宽25.5 mm。 双悬臂梁左侧为固定端,双悬臂梁右端上下边在1s 的时候预加点载荷(位移)1mm 算例概述: 本算例为一个完整的层间损伤仿真算例:首先利用NX建立3D实体结构(两个相邻实体),在FEM里面首先连接两个方块,之后划分网格利用基于铺层的方法建模并拉伸成3D实体,删除粘接层以定义初始裂纹,创建节点及1D刚性连接以方便加载集中力,求解输出集中反力。 步骤: 1、CAD模型 (Modeling): 2. 创建FEM & SIM 文件 (AdvancedSimulation): 3. 网格划分 (Meshing): 4. 复合材料性质定义(Definelaminate property with Ply based method) 5. 创建1D连接以方便后续定义集中力 6. 边界条件(BoundaryCondition): 7. 载荷(Loading): 8. 求解设置: 9. 后处理 模拟结构形变过程(AnimateDisplacement-Nodal) 利用Postprocessing下面的Create Graph创建力位移曲线 百度网盘:http://pan.baidu.com/s/1nvhE7UT 优酷:http://v.youku.com/v_show/id_XMTU2NjU0MTgxNg==.html 附件包含了详细教程及所需要的几何零件 : _" Z) d$ h% N7 }, K9 `+ C2 R* G# T
|
