[求助] SW -> CAD 如何保留重叠线条?

[复制链接]
发表于 2016-6-24 16:15:16 | 显示全部楼层 |阅读模式 来自: 中国广东佛山
工程图
主题分类用于问题归类:

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
本帖最后由 goto3d 于 2016-6-27 11:21 编辑
+ g3 E. |  O6 o2 c, b8 j) @0 U  h+ H! q: S% |

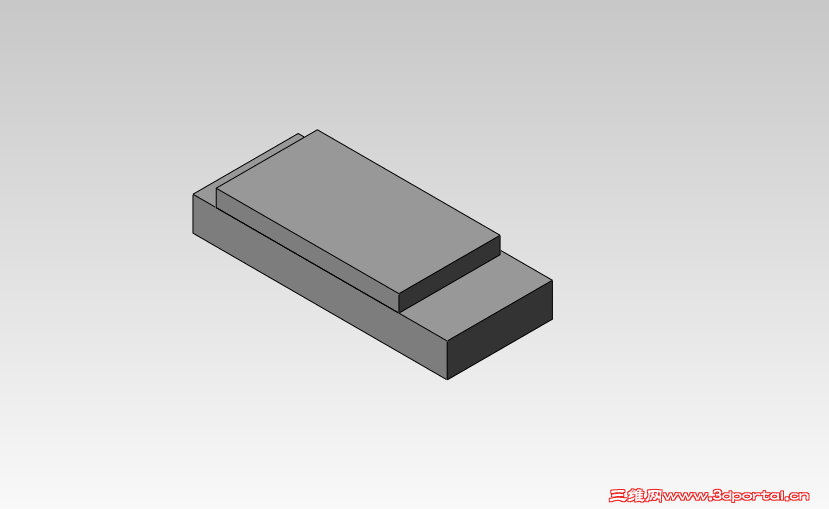

如下图示的装配体,转出CAD的时候,怎么保留重叠的线条?恳请各位大大赐教! test01.png
% r3 @* m* [6 t9 [) d1 f+ A. J+ [& A) A7 b( m! G8 U8 b

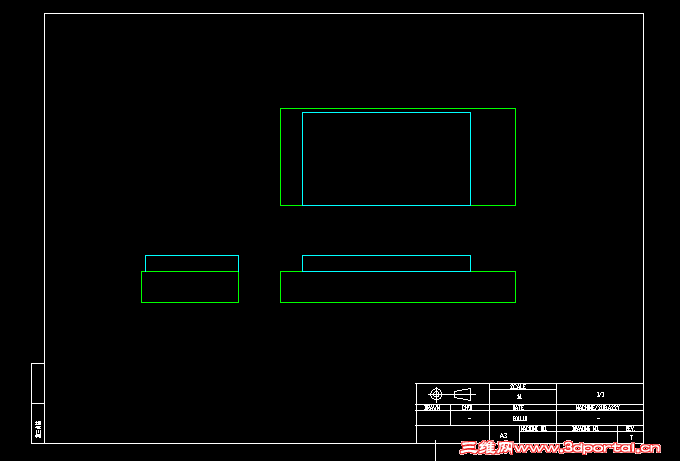

5 B5 B. r4 h2 n' C2 J; G: w7 R转出CAD后:! P3 i# Q$ s. o; Z
8 |' h8 M! N# `$ Z6 k
test02.png 9 h3 }/ a9 i, L% D8 T6 L. R
8 `* [2 `/ O. P/ {

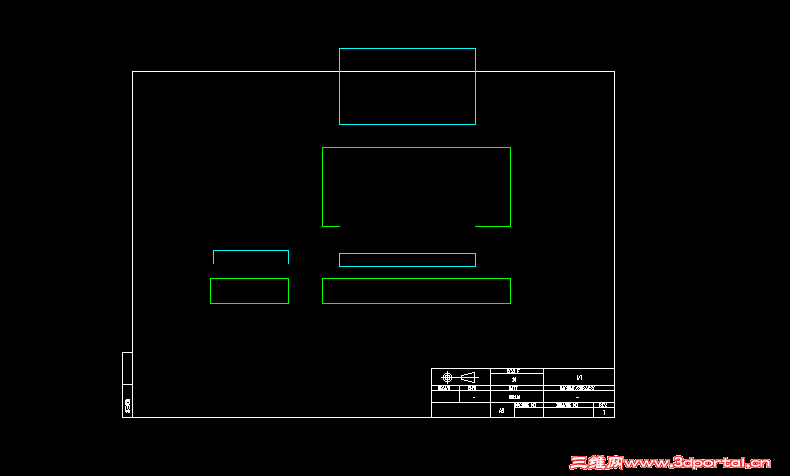

$ ]( n4 ]1 _0 ~/ S2 @4 `拆开后:6 U% U; D" p% P  l. }; z! Y
# a+ i5 ]. Y# x7 ^. d% ~- {
, B6 z# w& D, ~5 `# b! }: w* ~  i, I0 H

* |/ D5 u9 n8 O; L test.rar (200 KB, 下载次数: 4)
发表于 2016-6-25 08:54:00 | 显示全部楼层 来自: 中国广东深圳
寂静天花板 发表于 2016-6-24 21:04
4 q% ~* f0 X6 n' C一般说来,是有重叠线段的,因为solidworks工程图是以模型投影得到的,两个模型表面投影,得到两条线段。你 ...

- h! g! n  f8 b6 t. h6 w$ K两个模型表面投影没错,但不可见的轮廓线是会被修剪的。
发表于 2016-6-27 08:49:30 | 显示全部楼层 来自: 中国山东潍坊
楼主的想法是 想装配体工程图转存CAD之后 每个零件 都可以单独拆出吧?
& {% S( V& a/ j7 }! j1 ?% S) o+ m- p+ t3 R. X* \+ c! I
 楼主| 发表于 2016-6-27 09:04:26 | 显示全部楼层 来自: 中国广东佛山
本帖最后由 linuxbyte 于 2016-6-27 09:14 编辑 - O; V2 K+ n: \5 k- R
o1ojacko1o 发表于 2016-6-27 08:49
3 d+ W4 F; C/ `: S# @. {0 F, ]楼主的想法是 想装配体工程图转存CAD之后 每个零件 都可以单独拆出吧?
$ j" ]0 p/ P' e" P. E& X8 Y
对 楼上的兄弟有好办法?
' t! P- S, a# \( F其他办法我是有的(方法繁琐,实现难度大,但要实现还是没问题的!),但估计运行速度较慢, 具体暂未尝试,但如果SW能有个“开关”实现上面的问题,对于SW建模,CAD出详细图的人们将是一个非常巨大的帮助!
8 N* G0 u" X# S$ \8 h
7 r3 t+ u. R( C2 e4 H* {  z
发表于 2016-6-27 09:18:11 | 显示全部楼层 来自: 中国山东潍坊
之前工作的 领导有过这样的要求。。
" ?7 v+ Z4 ~4 J3 Q# T. b我是所有零件单独出图然后CAD作图装配 消隐来实现的 想想真是够难受的。。- \' ]7 c9 s  W, \9 s: m
 楼主| 发表于 2016-6-27 09:18:57 | 显示全部楼层 来自: 中国广东佛山
本帖最后由 linuxbyte 于 2016-6-27 09:46 编辑
, w2 Z/ K4 r; b/ q+ R' Q8 ?! b% X" o; {9 M/ k  i! k
求方法~~
 楼主| 发表于 2016-6-27 09:22:09 | 显示全部楼层 来自: 中国广东佛山
o1ojacko1o 发表于 2016-6-27 09:18" ^0 V4 |  V4 I+ F' }
之前工作的 领导有过这样的要求。。: h0 G5 k5 o' F* r
我是所有零件单独出图然后CAD作图装配 消隐来实现的 想想真是够难受的 ...
5 h0 H) a3 J" G2 |1 n. |
这个方法出大型详细装配图的时候好用!5 p0 ~7 E; Y4 q$ E; W
主要原因还是SW在出大型详细装配图的时候力不从心(或者是个人水平问题!)。
发表于 2016-6-27 10:59:15 | 显示全部楼层 来自: 中国山东潍坊
linuxbyte 发表于 2016-6-27 09:22
  v3 G' O/ T) [* T0 J, \% W, y- I这个方法出大型详细装配图的时候好用!
' O' @2 `4 l  w. j. b' A1 s主要原因还是SW在出大型详细装配图的时候力不从心(或者是个人水 ...
, z, R, h0 ^' p# F8 ?
我个人能力不够 这个不敢妄加评说了
 楼主| 发表于 2016-6-27 13:24:02 | 显示全部楼层 来自: 中国广东佛山
我就讨厌SW 放屁不脱裤子~
 楼主| 发表于 2016-6-28 08:38:08 | 显示全部楼层 来自: 中国广东佛山
本帖最后由 linuxbyte 于 2016-6-28 08:42 编辑 " [8 U, _7 @. N# j9 e- r4 O
寂静天花板 发表于 2016-6-27 18:343 V3 L* A4 n7 h
说正经的,没跟你开玩笑,既然装配体都有了,自然有零件,自然也就有零件工程图。请正面回答
! d. d! l; H9 w- J
SW出零件图质量和速度天下无双!8 M0 {* P7 [. I. L! @
但是,大型装配体的详细图就~只能呵呵了~(也可能是我水平不够~)一直在寻求一个比较平衡的解决方案~
  P' \( n5 k  _' S3 R5 ~, P" o
发表于 2016-6-28 09:08:12 | 显示全部楼层 来自: 中国河南新乡
楼主真的很奇葩,用SW却不用SW处工程图。原来我们也有这毛病,现在早就改掉了。
发表于 2016-6-28 09:52:16 | 显示全部楼层 来自: 中国广东深圳
linuxbyte 发表于 2016-6-27 09:045 `) Y4 n4 G  S  a/ |* b+ Z* m1 Z
对 楼上的兄弟有好办法?) V9 j: b9 g" R/ }, D! ~/ J4 z" G
其他办法我是有的(方法繁琐,实现难度大,但要实现还是没问题的!),但估计 ...
( t! X+ h% F4 U5 E: t
这个要求是违背机械制图规则的,应该不可能直接实现。
 楼主| 发表于 2016-6-28 12:23:06 | 显示全部楼层 来自: 中国广东佛山
结贴~ 已经自己实现~
发表于 2016-6-29 08:54:14 | 显示全部楼层 来自: 中国北京
本帖最后由 zhutj 于 2016-6-29 08:58 编辑
1 ~' {/ k% E, Z7 g; T" ]5 Z" n) n
linuxbyte 发表于 2016-6-28 12:23- X1 y4 N9 [- ~, o( w4 u
结贴~ 已经自己实现~

$ c4 }+ `7 W4 T! F* g" V你真不应该用SW ,软件都是一样的,主要是思路和实现的方式。
4 p, E% E. \" Y' {. B% {/ M也许你在自己的行业很权威,但是你的思维方式 不敢苟同
1 c9 a" [* ^5 L4 Z: O' J* h0 v5 O楼上几位其实说的是方法,应该好好学习一下才对,越是大型的装配体,越能体现出三维的强大
) _$ n  \- p/ _9 B; B
$ k) c: h2 n5 L6 i可以分多个焊件 组件 部件 !别无他意,你还是自己多意会吧!, X5 ^! n6 s0 G
发表于 2016-6-29 14:14:09 | 显示全部楼层 来自: 中国广东深圳
各位前辈学习了!!!!
发表于 2016-6-29 14:15:15 | 显示全部楼层 来自: 中国广东深圳
ga7zm 发表于 2016-6-28 09:087 x* a% Z) t7 O2 E. K1 S  g
楼主真的很奇葩,用SW却不用SW处工程图。原来我们也有这毛病,现在早就改掉了。
7 M1 T- u) \3 s4 B
我也是一样的!我用SW画3D但很少用SW出工程图~!我也是用CAD出工程图
发表于 2016-6-29 14:51:58 | 显示全部楼层 来自: 中国山东烟台
15362639900 发表于 2016-6-29 14:154 L! n5 b, k. e, B
我也是一样的!我用SW画3D但很少用SW出工程图~!我也是用CAD出工程图

" z( L3 ?) p% H# @) j6 o你不用SW出工程图,那你的工程图是怎磨出的?还是用SW出工程图然后另存为CAD格式进行编辑。这一点必须清楚。你总不至于在SW画3D再在CAD上2D图吧。
发表于 2016-6-29 14:58:36 | 显示全部楼层 来自: 中国山东烟台
强烈支持2楼寂静天花板的观点,我和一楼的观点相左,我正在为工程图中好多重线犯愁
 楼主| 发表于 2016-6-29 17:03:33 | 显示全部楼层 来自: 中国广东佛山
都别误会,我这是偷懒用的~ 本人从不使用Autocad出 零件图 。但部分有特殊需要的 装配详细图 ,还是会用CAD出。" F) M% H- \, L' ~/ h
发表于 2016-6-30 08:03:56 | 显示全部楼层 来自: 中国广东深圳
本帖最后由 15362639900 于 2016-6-30 08:05 编辑 % n" E6 c6 v* g* W5 I1 a- q% c
txz1314 发表于 2016-6-29 14:51
- V3 _2 D6 e2 K/ B0 y你不用SW出工程图,那你的工程图是怎磨出的?还是用SW出工程图然后另存为CAD格式进行编辑。这一点必须清 ...

- j3 k' d( u* T  q可能是行业的不同吧!我这个五金制造业用SW出工程图的真的很少!都是在SW画出3D图然后在工SW工程图里面保存DWG格式,在用CAD进行出图!我在这个行业十多年了一直都是这样的!从没有改变过!所以说可能是行业的不同吧!我是这么认为的!
