[求助] 这样的90°弯头怎么画?

[复制链接]
发表于 2016-7-12 10:50:11 | 显示全部楼层 |阅读模式 来自: 中国江苏镇江
特征建模
主题分类用于问题归类:

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
本帖最后由 抒怀新 于 2016-7-12 10:54 编辑
; Q+ V- V, ]1 R# z$ M- q) Q# ]& T

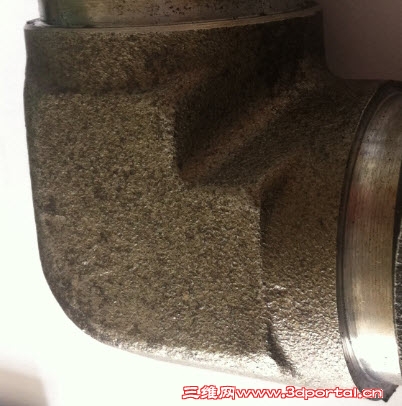

请教各位,如下图为90°弯头,凸台收尾初不会画:(凸台的厚度与直径一样),直径为40mm
- |3 E' v: A1 u4 G2 F* U- U, n: u% k: G3 F, V2 n; n
2016-07-12_10-42-48.jpg 2 e. V  Y) P- k+ `$ U) c( b4 B5 ]

6 }8 C6 v# a  v; V
# z8 d- `) t) k( f3 P" n# b 2016-07-12_10-43-35.jpg , G  r! ~2 i$ u3 T1 C
$ ]! d2 E1 ^  _) R
# [7 `7 |" {+ ^! @: D0 z* u4 P
2016-07-12_10-43-17.jpg 9 ]# @& i9 p4 o5 P; A# o$ B7 L

$ ^. e! Z  [- |0 \
 楼主| 发表于 2016-7-12 13:59:23 | 显示全部楼层 来自: 中国江苏镇江
顶一下,看看有没有好办法
发表于 2016-7-12 14:59:16 | 显示全部楼层 来自: 加拿大
画了个,没安全按楼主图的外形画,所以不太象,肯定还有简单的方法。
, w+ X3 Q$ H+ _: c9 E$ P0 f! `- t9 Z- [
Image 1.png
+ @' a+ f( @+ D. h8 Z/ w" i( S3 f
9 P: t4 A4 s  B) V( L

评分

参与人数 1三维币 +2 收起 理由
chenjun520601 + 2 技术讨论

查看全部评分

 楼主| 发表于 2016-7-12 15:28:33 | 显示全部楼层 来自: 中国江苏镇江
SW2016 发表于 2016-7-12 14:593 ^) V! h. o8 j& t! u) Z! ?$ e
画了个,没安全按楼主图的外形画,所以不太象,肯定还有简单的方法。
/ S4 B+ U* j; T* V) w
谢谢回复,差不多就是这样,可以看下具体步骤吗?我只有14版本的SW
发表于 2016-7-12 15:41:24 | 显示全部楼层 来自: 加拿大

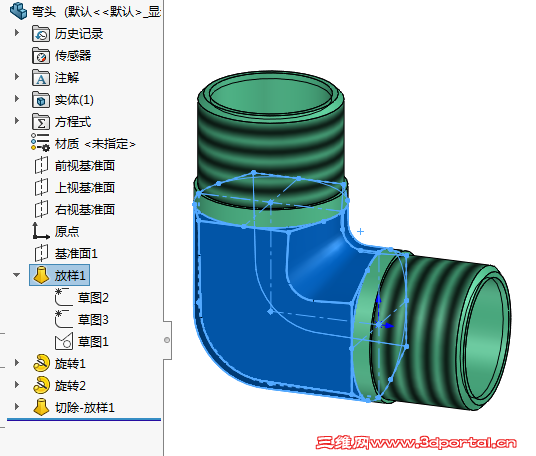

放样截面草图3 q# X* \% F" s5 g
Image 3.png ) K6 I# M7 \5 \5 {; p; e
1 ^9 `9 j8 }8 X
Image 4.png
# n0 }" y3 @( K' ^2 G! v. ], X) K3 H! ?6 n' e" X- T: \! e

8 k3 G8 M# P( ?2 H3 H: G2 N! a! f2 T/ @) D% F& V

评分

参与人数 1三维币 +8 收起 理由
不靠谱的江静 + 8 应助

查看全部评分

发表于 2016-7-12 16:49:05 | 显示全部楼层 来自: 中国山东济南
SW2016 发表于 2016-7-12 15:414 k0 f/ q( l; \" Y0 b0 P
放样截面草图

+ N7 i) q* f4 J# J大大上传文件吧,让我们新人多学习,学习
发表于 2016-7-13 00:56:05 | 显示全部楼层 来自: 中国辽宁盘锦
最后一个明显是切边落料
发表于 2016-7-13 02:29:44 | 显示全部楼层 来自: 加拿大
Kiss霜叶 发表于 2016-7-12 16:49' k! x$ d6 m) |" ~
大大上传文件吧,让我们新人多学习,学习
' u3 p/ ~- S4 Q' f* T
动手画一下,不复杂的。
发表于 2016-7-13 02:32:00 | 显示全部楼层 来自: 加拿大

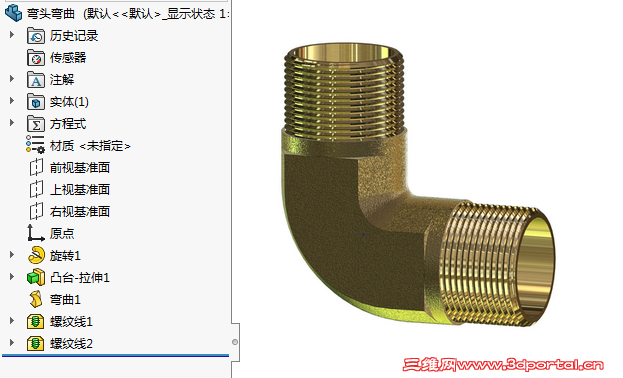

另一思路" ~; E( a' B+ V
9 [4 h3 }0 ?9 P: K% a! D
2 z1 i8 [! @) C, m1 J! h# i+ E- P, J" s
发表于 2016-7-13 02:33:08 | 显示全部楼层 来自: 加拿大
阿帕奇 发表于 2016-7-13 00:567 y! B( ]5 P& R' P
最后一个明显是切边落料

' L8 a( O8 G2 b4 T" y总版主这话应该如何理解呢?
 楼主| 发表于 2016-7-13 12:34:41 | 显示全部楼层 来自: 中国江苏镇江
SW2016 发表于 2016-7-13 02:32* E  }  F0 L4 k0 j# W& h
另一思路

# s/ T6 F0 A: g1 S6 W% e) N9 \谢谢,按照你的方法画出来了,暂时也只能这样了
发表于 2016-7-13 13:31:45 | 显示全部楼层 来自: 加拿大

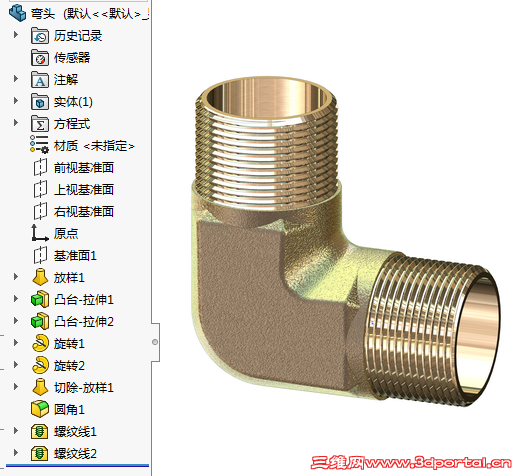

觉得这个形状真实些
, Z; ^4 k' Y6 G" e1 |0 d7 `  B0 i( i  ?! V& K/ a+ y
0 ~8 `( i+ g8 @$ L5 `: v7 D: a
8 t. a7 ^  {9 c
 楼主| 发表于 2016-7-13 13:53:42 | 显示全部楼层 来自: 中国江苏镇江
SW2016 发表于 2016-7-13 13:31, f! i- M7 G# c. x# _; f$ W% Z6 n8 e
觉得这个形状真实些
$ z5 [/ e- Q5 R8 z/ T/ R- v6 L/ \
我想问下你放样总共是3个草图,草图2和草图3应该都是一样的截面,草图1你是用的引导线还是中心线?可以看下你的草图1吗???
发表于 2016-7-13 14:24:12 | 显示全部楼层 来自: 中国江苏镇江

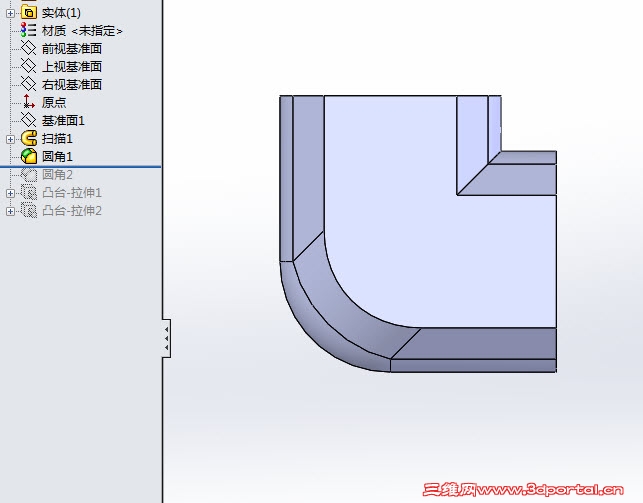

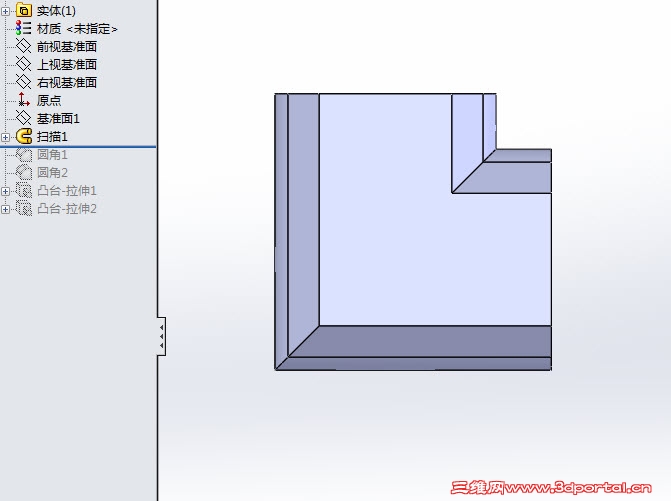

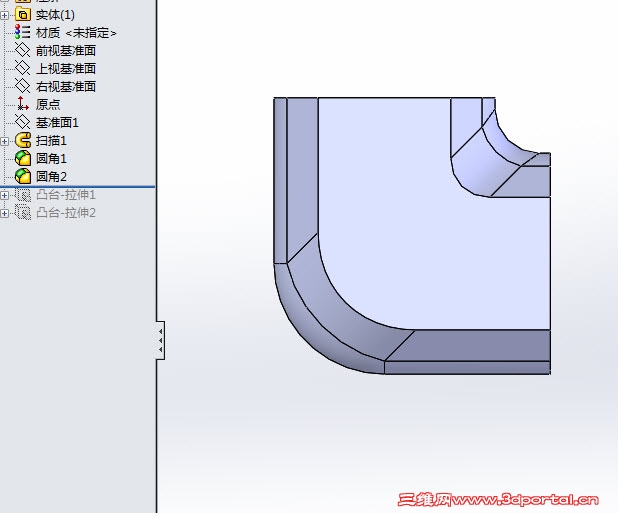

扫描截面同上,随手画下:
. d% `1 }1 Z* Z0 [1 T6 F: D! C% k5 w" x 2016-07-13_14-17-40.jpg + `+ M: J9 ^1 L: p) ]5 @5 d1 ]% A

$ l& }5 B+ q3 o; P& q1 u* w3 d3 u% i; c3 m( h, x% v$ |$ S% h
/ B/ X/ V( c+ q! t2 G
/ M7 ~8 h( ]1 g& i/ M6 R1 h" d
" x) t" g% A  U) G0 q: o* A 2016-07-13_14-18-21.jpg
2 a# W, E* T% L3 F( [0 g( X5 u6 k  d& w9 m! W# |3 ?
发表于 2016-7-13 14:26:23 | 显示全部楼层 来自: 加拿大
抒怀新 发表于 2016-7-13 13:53
- K! @6 ?; R: H我想问下你放样总共是3个草图,草图2和草图3应该都是一样的截面,草图1你是用的引导线还是中心线?可以看 ...
6 ]" x! V  |3 c: y
草图2和草图3是一样的,放样没用到中心线。

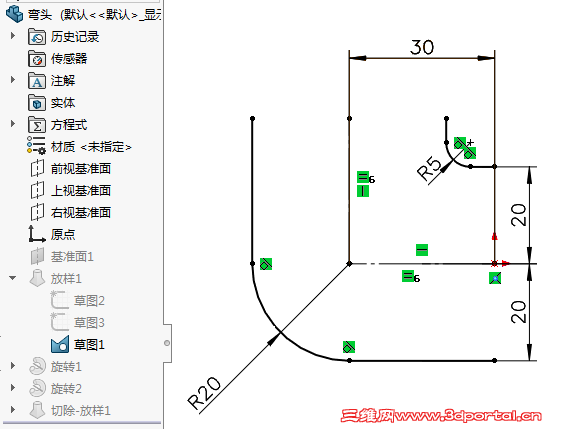

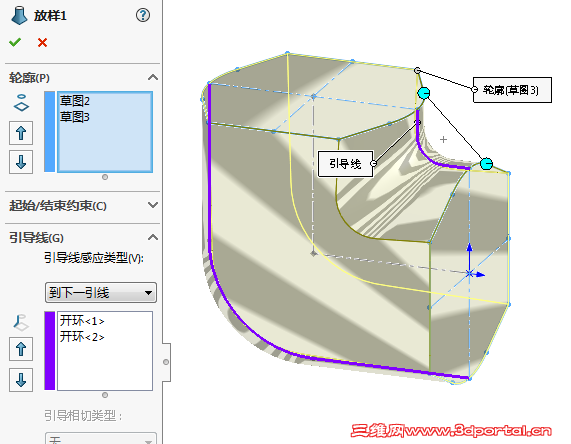

. X0 M+ f* G: e* E: K下面是草图1,旁边的线作引导线,是由中心线等距后圆角。
, D0 V5 `9 U1 z; z
% ~4 W1 Q. m8 I% J a.png 6 z0 G  k# V; m( B% J: H' A

3 X8 V2 }* c2 i0 _0 c b.png
' i' e; |! g, d! @  Q+ v2 k7 w: s& H4 W  o7 p6 q" h
发表于 2016-7-13 16:38:26 | 显示全部楼层 来自: 中国辽宁盘锦
SW2016 发表于 2016-7-13 02:33
' l( [6 z& ~: B, x/ W2 O* M总版主这话应该如何理解呢?

5 k8 H3 v8 ?* c% a做冲模的应该驾轻就熟吧
发表于 2016-7-15 15:30:44 | 显示全部楼层 来自: 中国浙江嘉兴
SW2016 发表于 2016-7-12 15:41
) C& q/ k2 r% }7 q* N放样截面草图
7 [: k1 X. Z3 C6 L
SW2017吧?图标不一样
发表于 2016-8-8 21:43:26 | 显示全部楼层 来自: 中国北京
SW2016 发表于 2016-7-12 15:415 p/ B5 v" L4 ?& J+ D
放样截面草图

" V7 O, _) \* A: `* U真厉害,膜拜
发表于 2016-8-21 13:34:39 | 显示全部楼层 来自: 中国河北沧州
不错。都俩看看。
