[求助] 请教圆弧段切圆弧

[复制链接]
发表于 2016-8-4 14:26:12 | 显示全部楼层 |阅读模式 来自: 中国四川绵阳
特征建模
主题分类用于问题归类:

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
11.png $ l* l/ w) |0 T+ A" L/ R

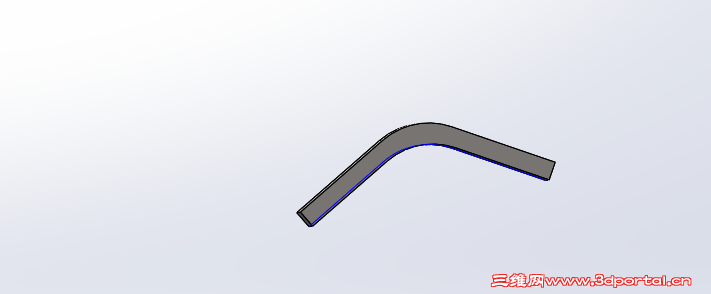

如上图的圆弧段. F" c! S0 n/ E4 B$ ^- p( z2 W

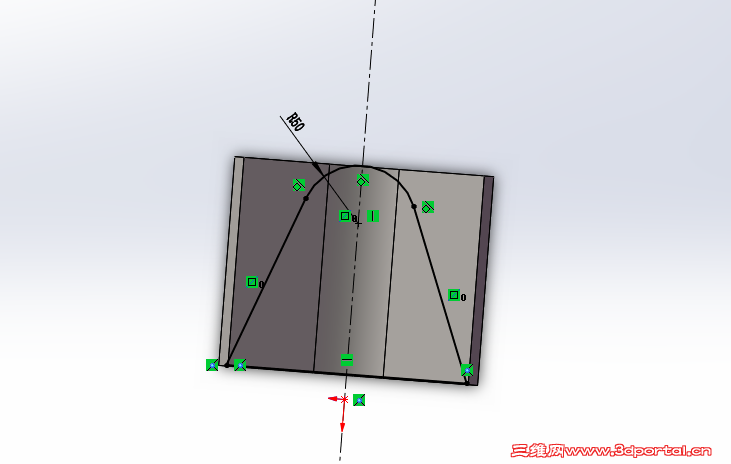

$ A6 b: }! E4 b0 l' X3 l 22.png
; b7 N, o: j8 y  N' H) Y, d5 m; w# o( [! S4 o
我想外框切成类似草图的样式的过度圆弧,需要截面保持垂直状态。: x% [; C$ T( p; G
! I) N# O+ d2 I, G7 H
请大家帮助下!!
! B0 E2 m9 J, k; R" e3 Q
 楼主| 发表于 2016-8-4 15:24:15 | 显示全部楼层 来自: 中国四川绵阳
寂静天花板 发表于 2016-8-4 15:13
: @% R+ q: D: z/ f, _3 ?没听懂,你的草图已经做出来了。还有,所谓的截面是谁,要与谁垂直。类似草图又是指谁。说话时别当我们坐你 ...

. i' [; N' O1 H5 \! U  Z非常感谢您的回复,我也感觉意思没有表达清楚,下面再附图一张,烦请指教下!0 P( U/ f' m- ?1 A) j
5 `6 k7 c0 q: f7 j

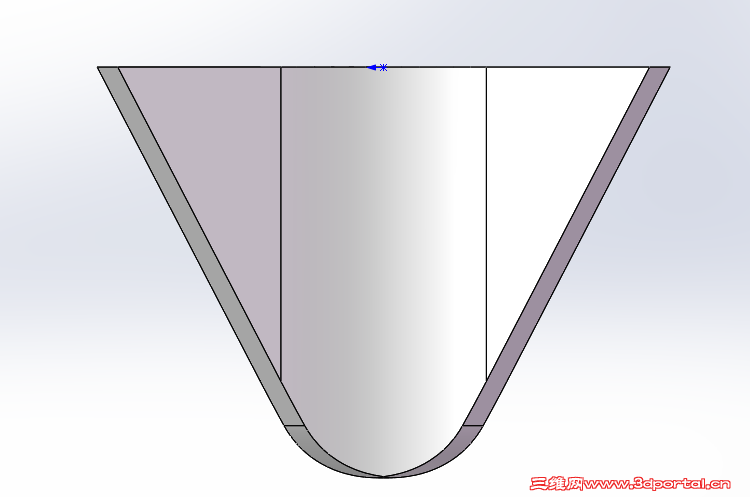

9 Y" p3 N; D2 b; ?0 L6 m我希望做出来圆弧面如俯视图(左下图),但切除后的截面我希望是垂直于上图所标注的参考面;  I  C9 U+ B% g- C( B
而且由于是一个大型零件的一个特征,所以不考虑钣金折弯倒角或者压弯之类的建模。, z. X9 d, R; f9 o
发表于 2016-8-4 16:02:29 | 显示全部楼层 来自: 中国辽宁盘锦
垂直后还能投出像左下角的的那样投影来吗?
 楼主| 发表于 2016-8-4 16:08:43 | 显示全部楼层 来自: 中国四川绵阳
阿帕奇 发表于 2016-8-4 16:024 c6 l6 a9 |6 z; l& V% G
垂直后还能投出像左下角的的那样投影来吗?

$ w6 o% W/ v& P. p! R! O, b# o里侧那个面轮廓实际是应该大点,
0 [! @" r) |: w! \8 l不好意思,我没表达清楚,实在是没画出那个效果来。
发表于 2016-8-4 16:12:26 | 显示全部楼层 来自: 中国辽宁丹东
用钣金做,正交切除,是否可以。8 g' O# j' N) o4 w+ S
参考,2013版- m6 ]- I; ]4 }- b$ h
零件1.rar (69.25 KB, 下载次数: 5)
 楼主| 发表于 2016-8-4 16:14:59 | 显示全部楼层 来自: 中国四川绵阳
qiminger 发表于 2016-8-4 16:12% s" O  Y9 k, d4 F  B
用钣金做,正交切除,是否可以。
; \$ m1 P* ]& n5 `/ m# ~6 v4 k参考,2013版

9 E/ t& ]! Z' T" g& X' d5 F% K/ F大神,这个是个零件里面的一个特征,钣金做好了也不好放置我需要的地方,) E7 `3 {; E' T1 R- D
所以我还是希望不用钣金或者压弯做!请问有别的建模方法么?
7 y3 d: p$ y1 s! W2 V; m6 D感谢您的回复。
发表于 2016-8-4 16:24:23 | 显示全部楼层 来自: 中国辽宁丹东
曲面加厚0 A: I. Z3 M% |9 ?( a" P/ q
参考2013版本
+ h# S7 ~% {/ S( i( c 零件2.rar (59.18 KB, 下载次数: 5)

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3

查看全部评分

发表于 2016-8-4 16:27:01 | 显示全部楼层 来自: 中国辽宁盘锦
eastking1111 发表于 2016-8-4 16:08
. g+ }3 S% U7 J; n5 i里侧那个面轮廓实际是应该大点,
* A: d0 ]& Y  x4 f" H' x0 x不好意思,我没表达清楚,实在是没画出那个效果来。

+ L# Z3 S2 F9 k" y5 D6 S5 v哪侧轮廓大一点,只要垂直侧面下去,正投影也不是这个样子啊
发表于 2016-8-4 16:28:54 | 显示全部楼层 来自: 中国辽宁盘锦
eastking1111 发表于 2016-8-4 16:08
# U0 U3 G8 g/ O1 u- x7 m6 i里侧那个面轮廓实际是应该大点,2 i7 S$ K, n2 e2 f" C8 u0 g
不好意思,我没表达清楚,实在是没画出那个效果来。
' m% c! [0 d0 h, X

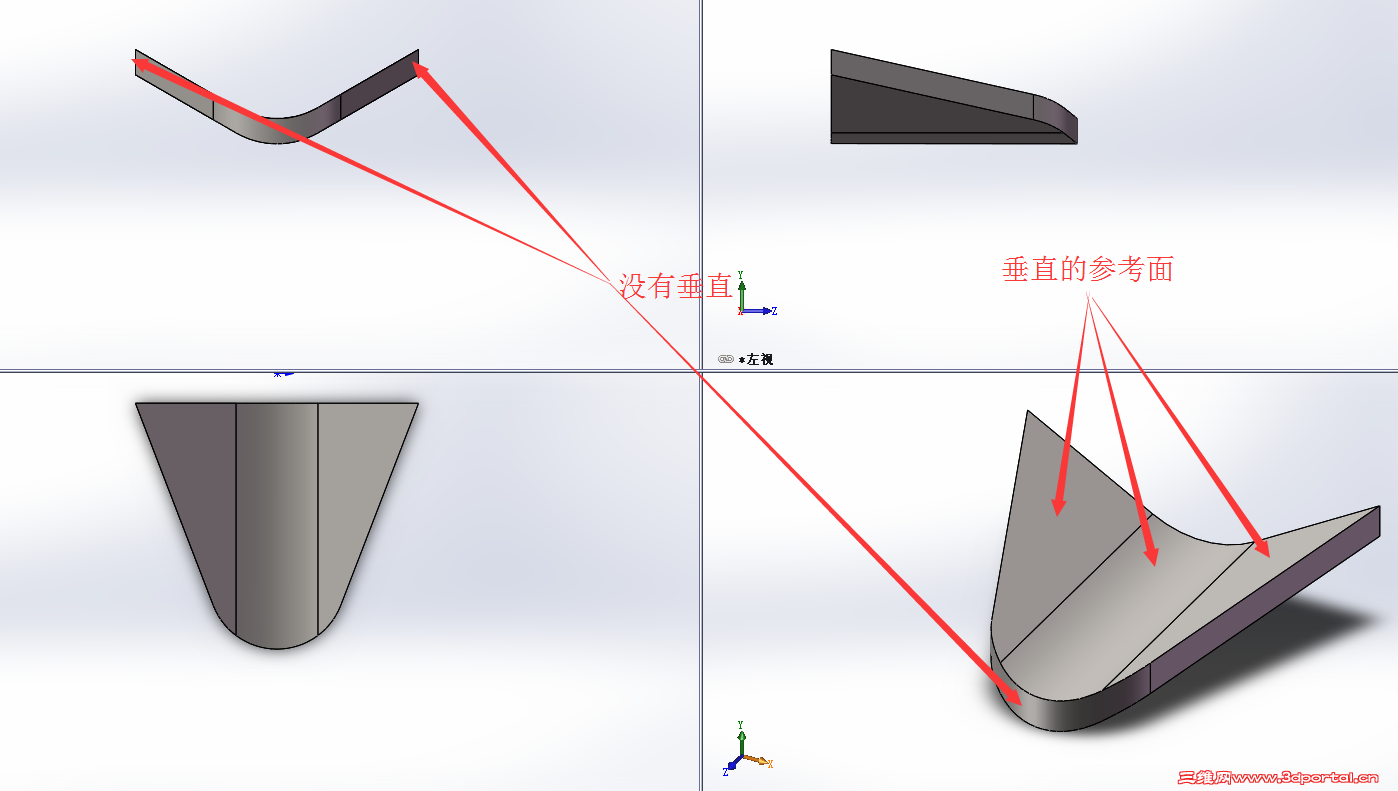

这投影是不是大概应该这个样子?
- Q0 q6 s1 S5 u, a
 楼主| 发表于 2016-8-4 16:38:26 | 显示全部楼层 来自: 中国四川绵阳
阿帕奇 发表于 2016-8-4 16:286 h" {! p) X3 V! s. S$ ~! j
这投影是不是大概应该这个样子?

# u, e# M" n" R- T" ^' C嗯,就是这个意思
 楼主| 发表于 2016-8-4 16:40:36 | 显示全部楼层 来自: 中国四川绵阳
qiminger 发表于 2016-8-4 16:248 R& X/ e) s- z( C' h
曲面加厚
) H: [9 D) T1 G6 Y6 f/ ^参考2013版本

5 w( q/ [* ^2 u0 c3 Y5 r4 ^, S/ T/ I- ?非常感谢您的回复,目前只有按这个方法弄了,但总感觉看起来有点别扭,可能是错觉!!5 h( J9 l+ v. P2 k6 h! s! m1 A8 R
再次万分感谢!!!!
发表于 2016-8-8 14:52:10 | 显示全部楼层 来自: 中国北京

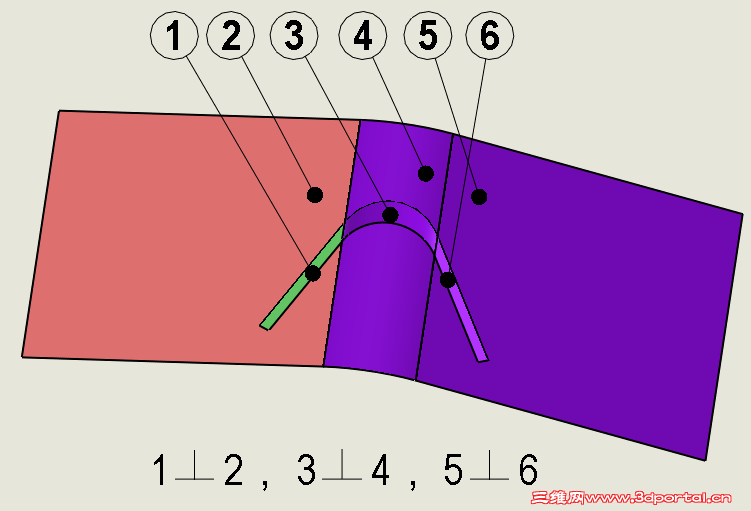

我觉得,你是不是想要我图示中的结果?  g. Y: h  o: L% ^3 k
这是不可能达到的。面2和面5是有夹角的,如果面1和面2垂直,面5和面6垂直,那么面1和面6的交线必是一条“斜线”,它不会平行于面4在该处的法线,这个你可以用平面几何的方法去证明或者计算角度。如此以来,面3是不会垂直于面4的,按照图中相对位置,面3应该是有一个收敛的斜圆弧面才对。
 楼主| 发表于 2016-8-8 21:06:30 | 显示全部楼层 来自: 中国四川绵阳
lf4007 发表于 2016-8-8 14:52, p4 e5 Q! H, u' w
我觉得,你是不是想要我图示中的结果?
2 Z6 V5 A+ s5 G. v这是不可能达到的。面2和面5是有夹角的,如果面1和面2垂直,面5和 ...

6 I0 U: }5 D% q% |# q感谢你的回复,目前过渡段确实是有收敛圆弧,这个和对方交流过,确定这样是可行的。0 u7 b1 X( O5 H" f& @+ p4 M. d
万分感谢
