请教倒圆角

eastking1111

非常感谢昨天坛友的帮助，后面又有点小问题向各位请教下！

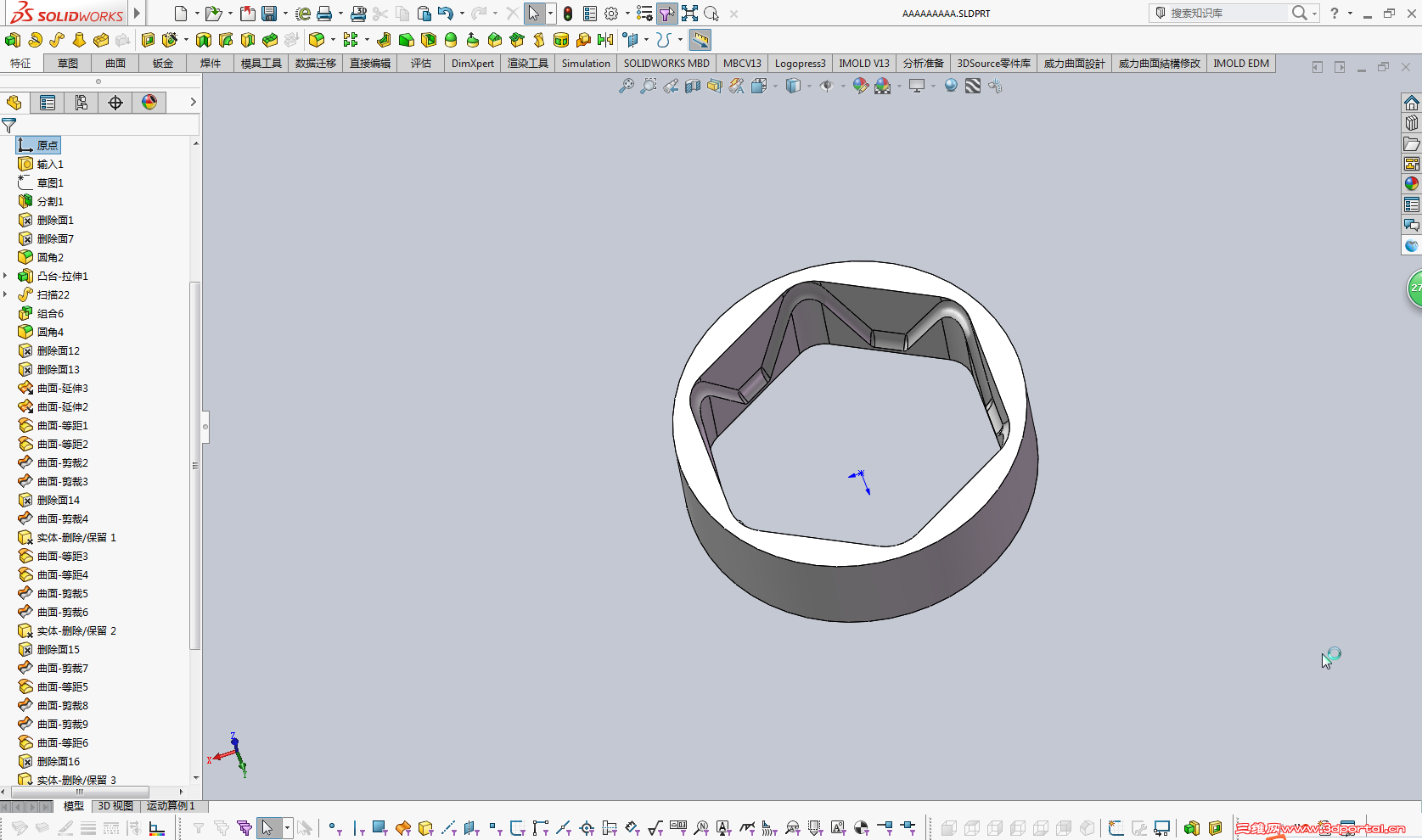

/ e5 ^/ D) Z5 B4 N& f! b# W下图是昨天按坛友提供的方法做的模型
; h  K% @9 }0 C5 j* R
边缘位置想倒角如下图，结果直接倒非对称角没有成功（圆角短边16）


: k4 p  I! C/ I7 V% K8 g

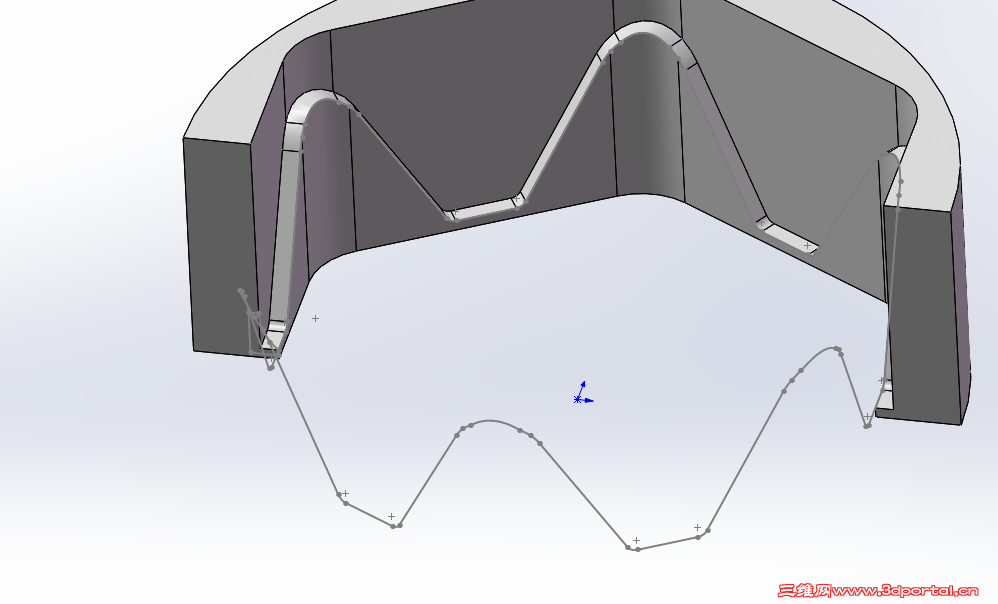

- ?* ~- e: g" _3 }/ ]+ A+ J3 C: N7 C本想直接扫描，还是没成功
' \9 R: G+ H. w
AAAAAAAAA.zip (63.1 KB, 下载次数: 21)

2016-8-5 10:58 上传

点击文件名下载附件
, m  ]7 F- I/ X! A






/ e. g& V4 A" f1 U: ~4 m8 x  o
* i& B/ S8 X5 @9 X' M) I- J0 J% ?请问各位，有啥方法能做出来不？万分感谢了！！

licoolicoo

上模型啊。让大家试一下

eastking1111

licoolicoo 发表于 2016-8-5 10:46
上模型啊。让大家试一下

上传好了，麻烦你了

大鹿

圆角不一定用圆角特征的。

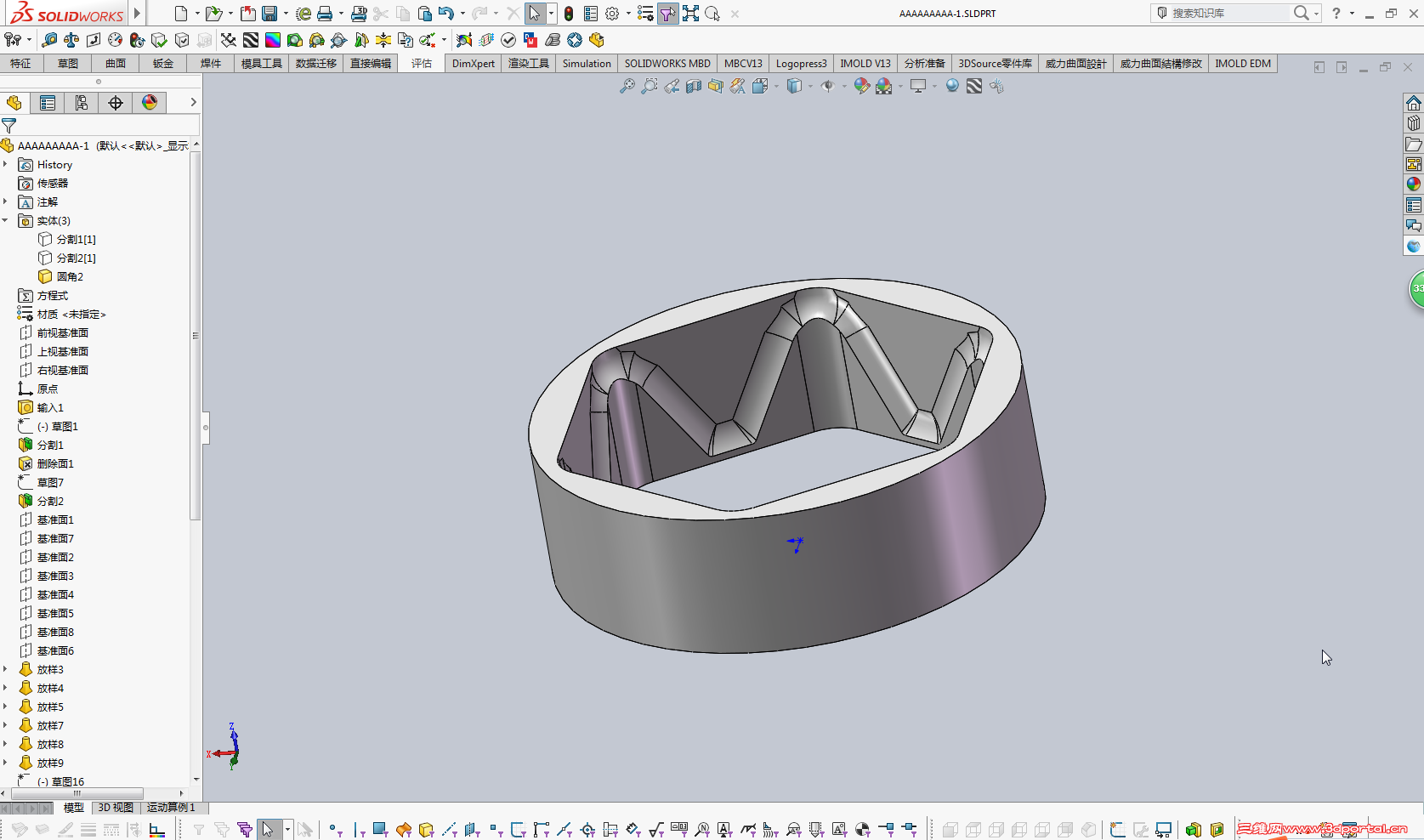

BBBBBBBBBB.rar (73.93 KB, 下载次数: 24)

2016-8-5 12:48 上传

点击文件名下载附件
* q3 E; P+ W: `3 Z
0 c; t) l/ t% d! D) j2 \8 c

eastking1111

大鹿 发表于 2016-8-5 12:49
圆角不一定用圆角特征的。

, N6 z5 [1 c8 q9 A/ S: [# E大神，我还没想到咋弄！！请指点下！

txz1314

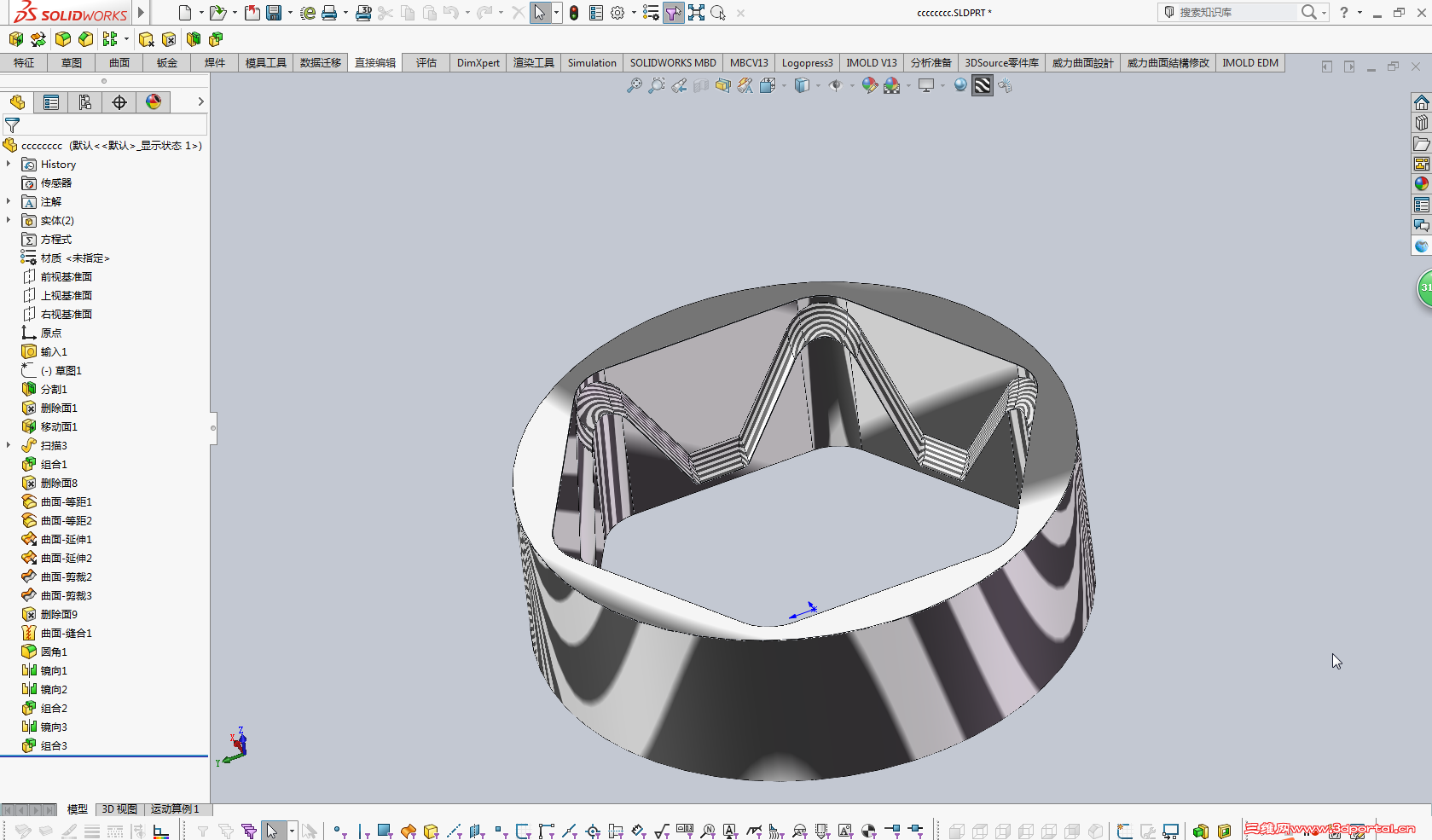

图画的好像有毛病，改了一下，不知道是不是你要的

eastking1111

txz1314 发表于 2016-8-5 14:21
- W  ~' R, R6 \# ^2 q' @图画的好像有毛病，改了一下，不知道是不是你要的

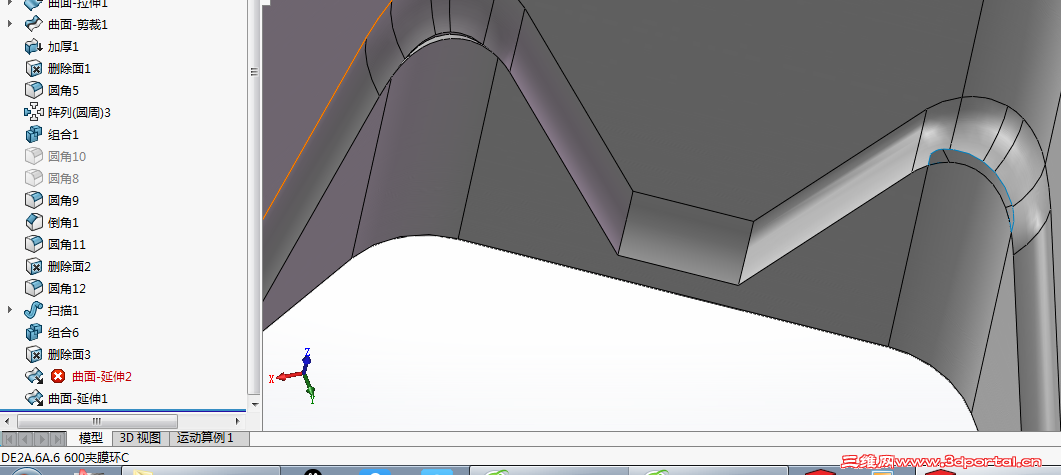

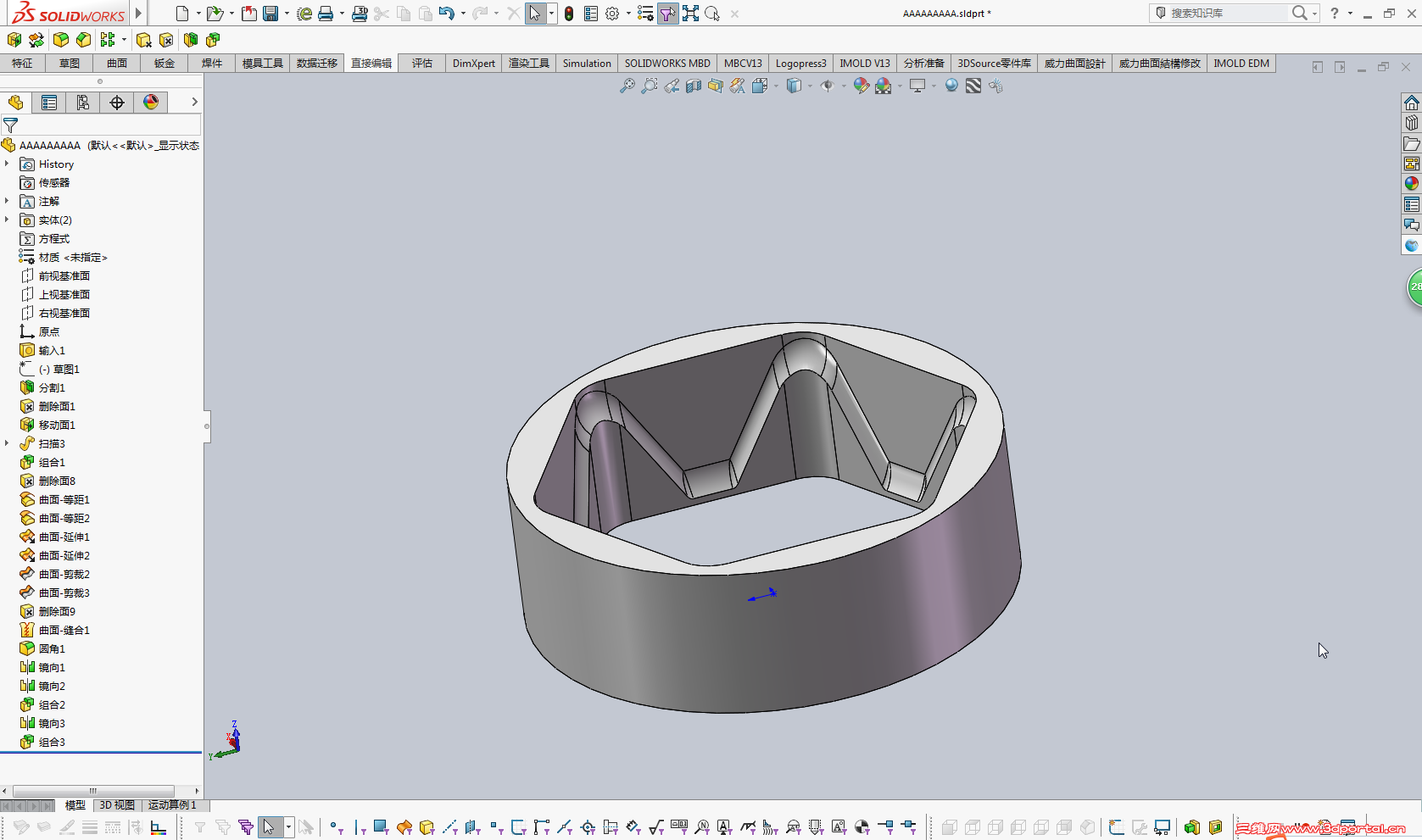

, ^6 ?6 b3 Z* J% ]% u, A厉害！！！确实做出了想要的效果！！就是内框那个圆角改变后对零件影响很大，按照你提供的模型的思路，
没用拉伸特征，扫描出来后，到达曲面剪裁就出问题了，仔细观察了下，时圆弧过渡面和你的有些不同，
搞不懂了，高手。


) v8 x$ x, i7 `( C; e5 Y

eastking1111

大鹿 发表于 2016-8-5 12:49
圆角不一定用圆角特征的。

能否麻烦你空了给个带步骤的源文件？
+ X# P# ?9 M- J) `6 h实在是没想到后面该怎么做。

大鹿

eastking1111 发表于 2016-8-6 12:59
能否麻烦你空了给个带步骤的源文件？
实在是没想到后面该怎么做。

8 V# S5 j/ D. }+ S! w6 U% }; `0 j# T0 Z不好意思，以为不是想要的，没存档，刚才再作又做不出。

eastking1111

大鹿 发表于 2016-8-6 16:43
不好意思，以为不是想要的，没存档，刚才再作又做不出。

只要能做出来一次，后面肯定能做出来，
1 i% B  V+ j' v0 S) G3 I希望您能抽空再试试，成功后指点 下我，万分感谢你的回复。

lf4007

0 D% M9 }8 {$ Ehttp://C:\\Users\\bliu\\Desktop
7 H1 O4 W" L" Q1 L: t: m! `% Z
看看这个是否是你想要的，欢迎交流。

eastking1111

lf4007 发表于 2016-8-8 13:42
看看这个是否是你想要的，欢迎交流。

3 i- z' _- z6 h  |2 T+ [4 z能发下源文件么？因为两个圆角位置的问题，做了好些次都有断面，不能平滑过渡。

lf4007

eastking1111 发表于 2016-8-8 21:08
; V1 f+ Y; m  i. T* C. ]2 y能发下源文件么？因为两个圆角位置的问题，做了好些次都有断面，不能平滑过渡。

* p+ L/ p7 k2 `% a; \* q我的软件时2016的，我的模型是全参的，但是尺寸是我自己估计的，包括倒角参数跟你的实际工件可能有出入，请谨慎使用，仅供参考。

eastking1111

, v2 x- u, y; p  g. V! U5 p  `5 f( z

lf4007 发表于 2016-8-9 07:33
% u: v; v( p: p0 D我的软件时2016的，我的模型是全参的，但是尺寸是我自己估计的，包括倒角参数跟你的实际工件可能有出入， ...

! v+ ]" k6 u, w  t& d0 u非常感谢你的回复，建模过程确实没想到。
厉害！！！不过顶点那个位置和上传文件有点出入，不过还是能用，谢谢你的帮助。
" }  M6 L! O" q: W0 e* }

lf4007

eastking1111 发表于 2016-8-9 08:17
3 O/ r  C+ M# o3 x非常感谢你的回复，建模过程确实没想到。
4 S: ?/ d3 C; U% }* }厉害！！！不过顶点那个位置和上传文件有点出入，不过还是能用 ...

如果尺寸有出入，请一定要参照你客户要求改，越是简单地建模过程，也是好改。
1 x: l* u2 V+ p, S
8 t5 Z$ i( @2 E+ ?% ~如果有需要，可将参数发我，我给你建模。

eastking1111

lf4007 发表于 2016-8-9 08:57
如果尺寸有出入，请一定要参照你客户要求改，越是简单地建模过程，也是好改。

( {5 o- f6 X+ |如果有需要，可将参数发 ...

这个肯定是要用户首肯才行。
2 i5 f1 {" g1 r# J& L% w不过你的建模过程确实给我新的思路，
万分感谢。

txz1314

这个图应该不难画，你能够将带参数的文件发过来吗？我看看内部凸起的顶部圆弧你是怎么画的。从你的中性文件看，那个地方不光顺，而且内部比后也不均匀、角度和其他地方也不一样，应该不适合扫描命令，可以多做几个截面，用放样试试。

txz1314

放样做的，不知是否合乎要求

eastking1111

txz1314 发表于 2016-8-10 19:16
放样做的，不知是否合乎要求

( y( G; f% H* E  g非常感谢你的回复，但是这个圆弧非平滑过度，
, Y* \( X3 F# u7 T& I和我想的有点差距。
1 _2 @/ D) {) F% t1 x6楼的扫描就很合心意了，只是圆角变化了。

txz1314

eastking1111 发表于 2016-8-10 20:00
非常感谢你的回复，但是这个圆弧非平滑过度，
和我想的有点差距。
6楼的扫描就很合心意了，只是圆角变 ...

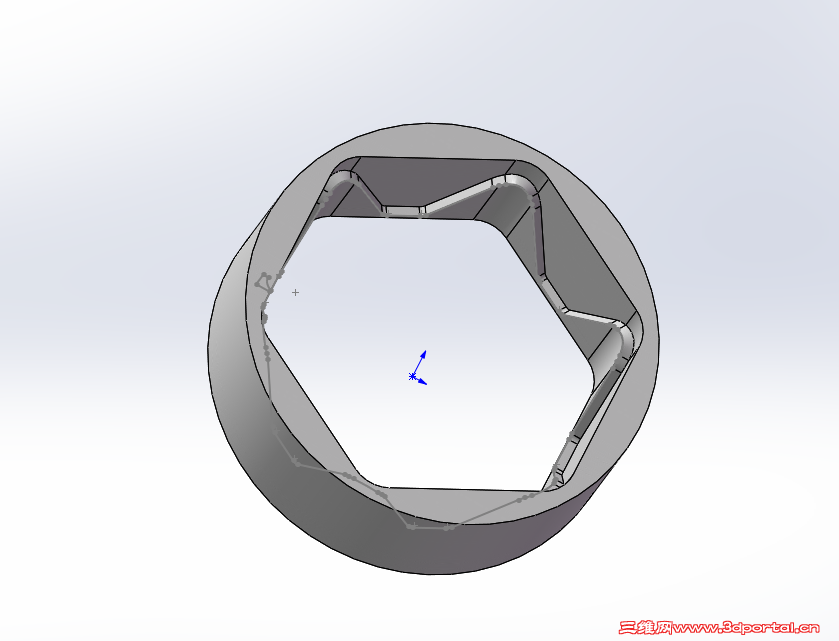

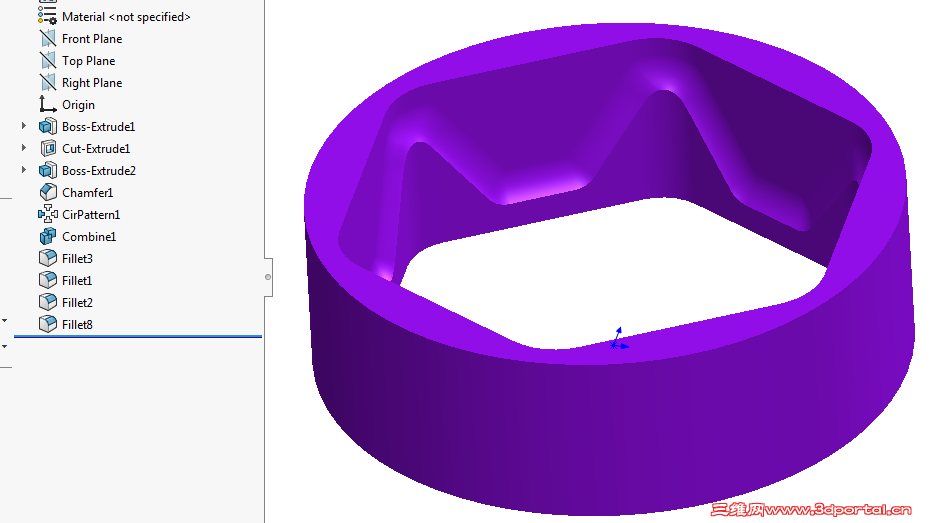

问题就在这，你的源文件就是非平滑过渡，6楼处画的圆弧改成了平滑过渡所以是那个样子，你看看17楼我的建议，只要你的源文件不是光顺的，不论采用啥方法都不应该是光顺的，除非圆角改变。11楼画的和你的源文件也不同，他的内凸起相同是16MM,凸起高度面与体的内表面各处都垂直，才画出那个样子，而你的源文件内凸起高度不相等，凸起高度面与体的内表面夹角也不相等，圆弧处还不光顺，还要沿边线过渡，扫描或放样应该是不可能的，即使用曲面做圆弧处也不应该光顺。

txz1314

eastking1111 发表于 2016-8-10 20:00
非常感谢你的回复，但是这个圆弧非平滑过度，
和我想的有点差距。
+ Z6 a: |: C: W8 a' j9 x) K6楼的扫描就很合心意了，只是圆角变 ...

又画了一个，这个是在你的源文件基础上没有改动，应该是你需要的。

txz1314

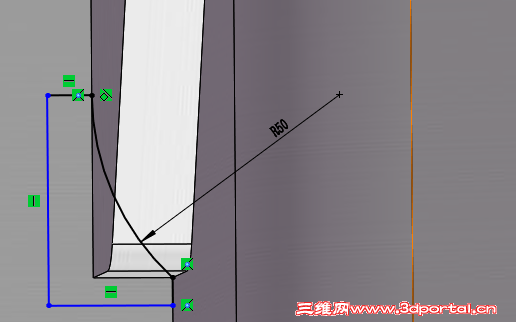

去掉扫描后圆弧处杂面的方法是用等距曲面（距离为0）分别抽取相应曲面，然后再分别延伸，再曲面剪裁。删除等距曲面的原曲面，将剩余曲面与剪裁后的曲面缝合即可。

eastking1111

txz1314 发表于 2016-8-11 05:58
又画了一个，这个是在你的源文件基础上没有改动，应该是你需要的。

. j4 _  j* [" ]: f! A/ N9 g) X厉害，我做到剪裁曲面那里就没法搞了！！！
确实是想要的那种！！！
) W7 y( _+ x. `# `8 |万分感谢！！
