一些特殊的标注

zyl324130 · 发表于 2016-9-7 09:11:43

您需要登录才可以下载或查看，没有帐号？注册

x

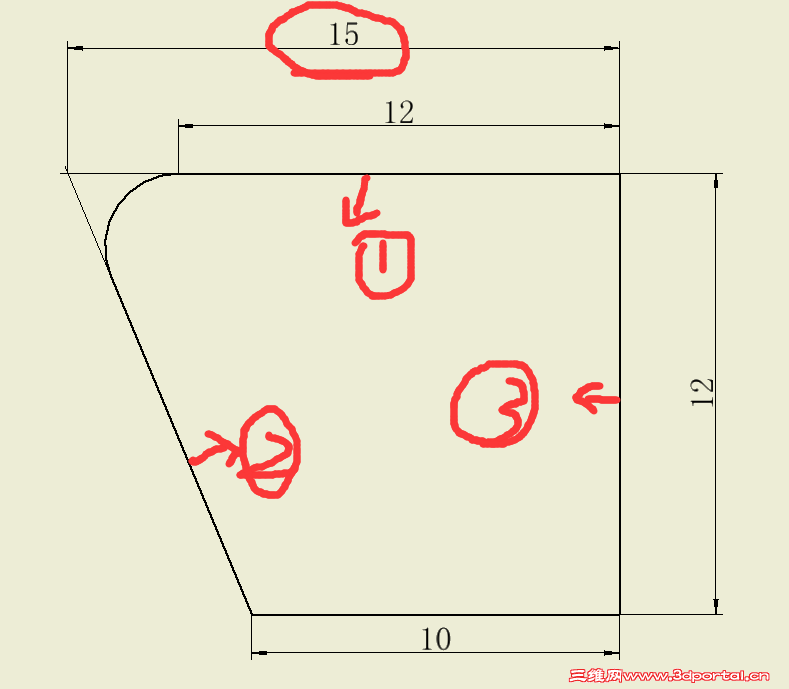

如图，如果想要标出15这个尺寸，应该怎么做呢？首先可以看到15这个尺寸是图中1和2线的交点到3线的距离，所以标注时候，首先选择标注尺寸工具，然后左键点击选1线，然后右键，选择交点，接着左键选2线（这时会预览出现那个1线和2线的交点），这个时候再左键选3线，就出现15这个尺寸了。希望对大家有用

pgp_863 · 发表于 2016-9-12 15:17:02

“首先选择标注尺寸工具，然后左键点击选1线”中左键应该改为右键
http://C\\\\1

pgp_863 · 发表于 2016-9-12 15:27:12

“首先选择标注尺寸工具，然后左键点击选1线，然后右键，选择交点”，改为首先选择标注尺寸工具，然后右键点击选1线，选择查找交叉点

nrh_202 · 发表于 2016-9-13 12:51:06

很好,学习了,谢谢!

sh_mrhg · 发表于 2016-9-14 08:12:05

本帖最后由 sh_mrhg 于 2016-9-14 08:49 编辑

工程图下有交点选项，草图下是没有的

一)草图

二)工程图
