( }1 N+ h f$ G H: zSOLIDWORKS2017 新功能抢先之配合控制器 ICT—AndySun 孙义富 8 O5 i& U% U, e u6 Q- X2 \
6 s$ l: Z) N0 | V2 X, W3 w4 N
【智诚科技/孙义富/AndySun】4 E) v8 q* C7 t5 W2 T' ^: W5 R
摘要：配合控制器方便我们对装配体例如机器手臂的动作控制，但是很多读者遇到这样的问题：如何将装配体特定位置生成对应配置？在SOLIDWORKS2017中，我们很容易解决这个问题。
- u$ _" Q! D- g' @& A关键字：装配体、配合控制器、配置' o+ [0 U/ O0 j% I. Q( B; p
- M" Z+ X7 n* ~# X" T$ N
一、产生背景：/ i) [' n3 E! ^
在SOLIDWORKS2016中增加的“配合控制器”这个新功能，极大的方便了我们对多自由度装配体的动作控制，使得对于机械手臂之类的运动调节也是变得简单方便。然而当我们想要在装配体某个特定位置生成一个配置时，或者进一步的操作，对于多个特定的位置，生成多个对应配置。如果没有2017的新增功能，问题很是棘手。现在笔者将对这个新功能详细介绍。* L) x* d W7 t0 D, K( P
- K& ?3 D) S* ?! m8 l- G2 G2 z* q
二、配合控制器2 S6 Y, y7 A5 w3 q i) k

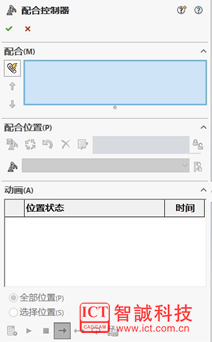

1、插入配合控制器
: o7 `- L' p n4 f3 Z' L
7 S% l8 k; d' _5 q$ g; w2 e% f0 [6 `* y/ O5 D
2、将配合关系添加进来* M" E- A, U2 C! N1 C

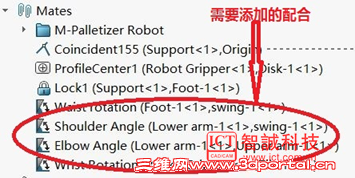

对于下图中的机械手臂里面配合关系，我们可以事先定义好。目前，配合控制器支持平移、旋转、角度和对齐等操作，可以很好的满足我们的需求。
T$ ]7 P) _+ {0 X9 K
& F' z0 z0 {' r. y- ]& P' c6 E" k
3、 在配合控制器中添加希望配合位置

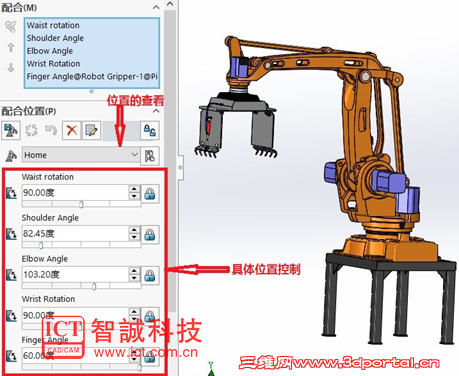

4 F! W% w* Z+ C; I- C 当我们打开配合控制器以后，装配体中能被用来设置配合控制的运动已经收录进来，这时，我们只需进行参数设置来精准控制机械手臂的位置。0 I' i$ j% t8 O# A5 }+ \
4 Z1 g, ^9 s- K
' |3 a+ T4 _& t2 x9 x: f# S9 {- A4 X
% S4 {# d; T5 \) J, R4、在配合位置中添加对应配置

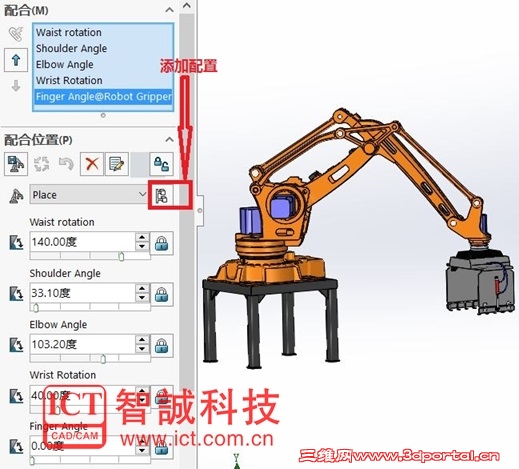

" M" y! j( h& X, @5 Y1 a) ^如图所示，SOLIDWORKS2017中存在“添加配置”图标，这在以前的版本中是不存在的。我们只需轻轻一点，便可将此时位置转变成一个配置。切换到任意一个给定的位置，我们都可以进行添加配置。( p: j( v1 @: ~! L
: e' O, Z( M9 ^2 p- X! X0 |2 W
" M. A; M: C& S- I0 T
5、查看生成的配置

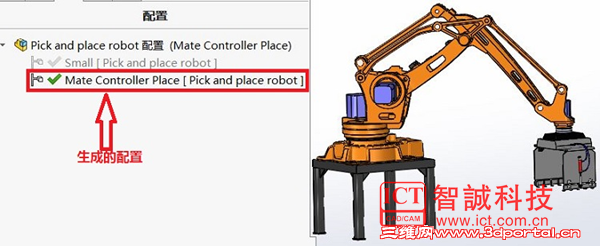

2 T/ d4 N% n6 t: u0 e% m 这时我们只需切换到配置管理器中，我们就可以查看到刚才生成的特定位置配置。# U1 j7 N% `! H: {7 H
; M* k. h6 B, C' c$ h
, G- Y5 l8 L) c2 R+ ~2 J/ |三、结语：
, |: g3 @% U. p1 h1 B 借助于SOLIDWORKS2017的新增功能--新增配置，我们可以自由随意的生成我们工程师希望展示的模型位置，并且借助这款软件自动计算功能，生成我们想要的位置动画。简单的一次点击操作，代替了以往的复杂的多次操作。还犹豫什么，赶快来尝试吧！
