; J1 [9 q7 e9 P* p       日常生活中,我们常用的电脑、手机、平板、游戏机等电子设备,一般都要通过USB接口来完成与其他设备的链接,那么USB接头是如何设计出来的呢?本文将向大家详细介绍如何使用中望3D来完成USB接口数据线。2 \! Z) X( v9 k1 z6 t3 i( Q
       图1是完成设计的效果图,下面我们来看看具体的造型设计步骤。
1.jpg - l: x5 {( g; W6 |* E# c! Z
图1 USB接头
       1、先创建7*15的长方形草图,如图2所示。
% q& E7 p- ]5 ^1 B% M
* @( o4 z2 R. k! E" F1 `
图2 创建长方形草图
       2、以长方形拉伸出长方体,入图3所示,但这里需要注意,拉伸类型选择单边,设置项勾选保留轮廓(图4)。" N3 V  M6 S7 w- d0 p
3.jpg & ^, Y5 X0 f, C9 P8 S' E
图3 拉伸长方体

8 {6 X: e9 x8 {2 X) e8 u
9 V8 v  u5 M. B4 h/ f
图4 保留轮廓
       3、创建偏移基准面,偏移基准面选择ZY平面,偏移距离为-12,如图5所示。& O+ z/ u9 W0 v2 D
5.jpg 9 X4 n% \) g/ w) u/ q7 f
图5 创建基准面
       4、在新建基准面上创建四等分圆草图,如图6所示。9 c: _) p& D0 {0 c" l
6.jpg + R2 S9 {* n6 h+ G2 K3 q, ?
图6 创建四等分圆

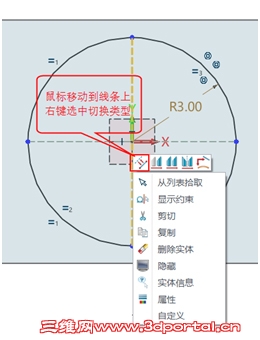

       这里需要注意,鼠标移动到线条上右键选中切换类型可以把线段切换成构造线,如图7所示。/ N& e% W5 k, ]$ w6 K5 V
; R2 p) l* D. L. W" l3 j- h( H
图7 把线段切换成构造线

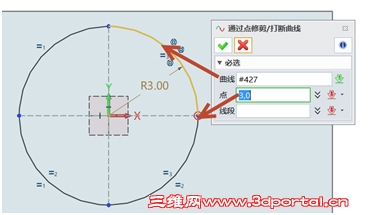

       线段与XY轴重合并端点落在圆上,然后利用四端点对圆做四等分,打断点可多选,如图8所示。% e* U# j9 p( v# |6 f' Y: Q) T
4 v) n- ]6 v3 e+ i3 x: Z
图8 四等分操作

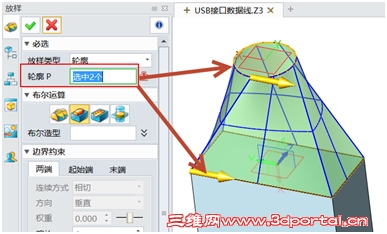

       5、使用造型模块中的“放样”功能,如图9所示,以放样模式创建尾部连接部分。' B4 c9 C2 k4 a) d! D' j6 }
9.jpg ' A) j4 ]; |  ?  q. t6 m9 r
图9 以放样模式创建尾部连接部分

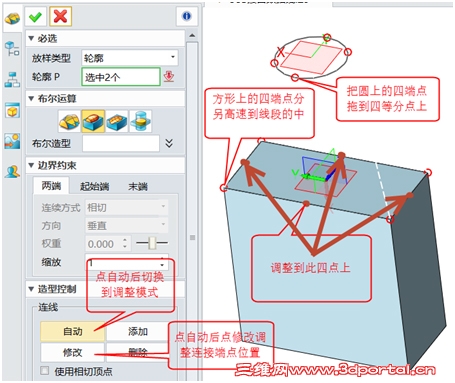

       从上图9中我们可以注意到有些地方连接得不顺,无规律,那么我们可以通过下面图10所示的选项进行调整。0 O/ n$ N" J: ]8 }6 j9 F
7 t  d. G: `4 Y$ e. z" R
图10 调整
       图11是经过调整后效果。" o+ @- S5 `9 k7 F$ b; k  w2 H
11.jpg + ~- F( k# _  C0 l) q; t
图11 调整后的结果

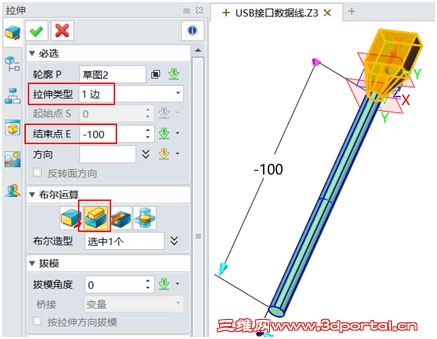

       6、以草图圆拉伸段圆柱,如图12所示。
! D; R% i3 U! h" H
12.jpg $ q; ~# j! L) V
图12 拉伸

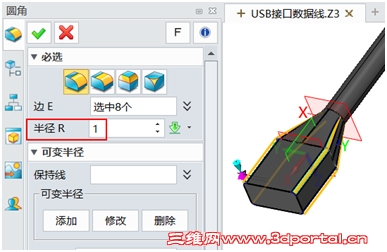

       7、USB头添加圆角,如图13所示。( W- x7 p0 n; i7 @( }% q3 ^
- w- K0 `5 Z, \- M. _
图13 添加圆角

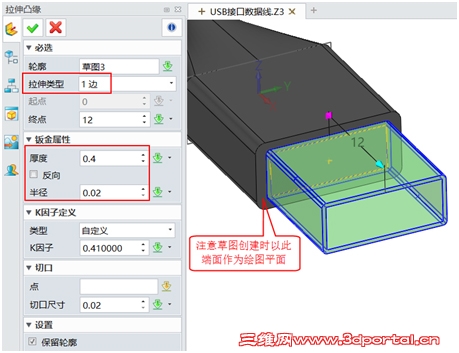

       8、创建金属接口。先创建长方形4.5*12,使用钣金模块中的“拉伸凸缘”功能拉伸创建金属接口部位,参数按下图14输入。
: {* X. V5 B8 J3 X+ p& S2 R+ N
14.jpg   m( m& G6 b2 a  B- \
图14 创建金属接口

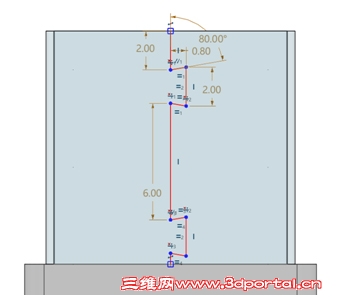

       9、创建金属口接合缝隙的草图,具体如图15所示。' t- k; }" u: \0 Z4 e! G! c
15.jpg 3 N1 H% ]1 F* j8 U2 t( E' Z
图15 创建接合缝隙草图

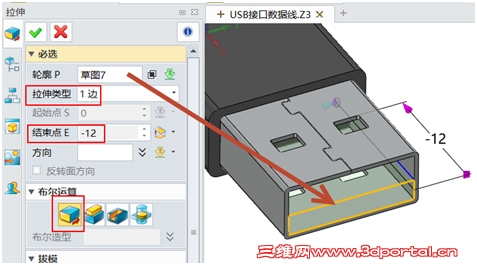

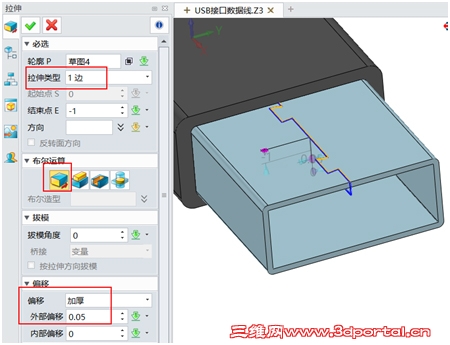

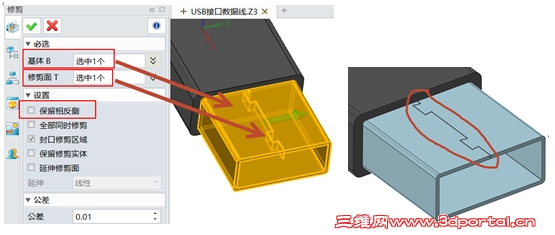

       10、使用拉伸功能把上一步草图拉伸成高1\0.05厚度的薄片,使用修剪功能,把金属接口的缝隙剪切出来,如图16。+ ^0 K" W- l2 y
' ~9 J( g) d& z- N- J3 a+ ]: K! l
图16 拉伸草图成薄片
       图17是修剪后的效果。
5 A' z$ Q0 M2 g5 Y0 y
17.jpg " b' d7 F) \  e- {" N
图17 修建效果图

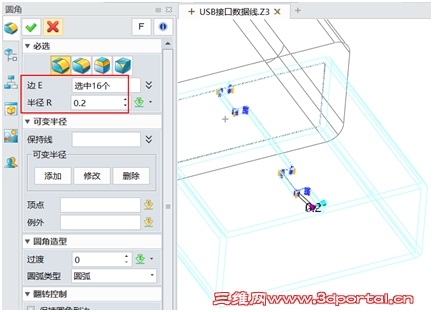

       11、对图18进行锐边倒R0.2的操作。4 k* \; h3 Y1 d3 N5 }2 T
18.jpg , s; Q; X2 P2 Z" u4 c" \
图18 倒圆角操作

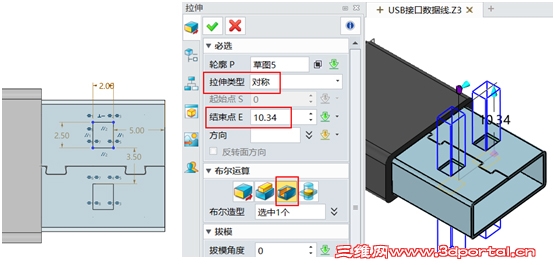

       12、创建方形通孔特征。先绘制草图,然后做减运算拉伸,并对锐角倒R0.2,详见图19。8 V, S0 M; f" O
19.jpg - i2 W; z9 Q0 d: i2 B. }8 ]
图19 创建方形通孔特征
       图20是倒R角后的效果。
: Q1 X. @( A* y5 ]1 k: B  g
20.jpg 0 F# M) f( O& x# Y
图20 倒角效果

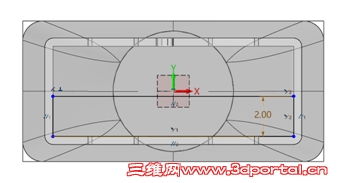

       13、创建接口金手指接触板,先创建下图21的草图。( P5 p, Y! G% H' |6 m) B8 X
21.jpg . v7 r6 v- q' }$ w% A2 I% |
图21 创建草图
       再进行拉伸操作,拉伸效果如图22所示。
6 b& L/ j9 X" |- K  c- {" Q
22.jpg 9 z* w# E* j5 J8 B* k6 t" f9 B" p' g
图22 拉伸草图

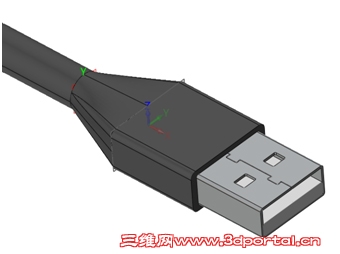

       经过上述的操作,我们就完成了USB接头的设计了,图23是最终完成的效果图。
9 e3 f( T4 j+ s) A+ R, P! G8 x
9 [8 V+ W6 H% P. e" O! z  E/ U/ n
图23 USB接头设计效果图
       在本实例的操作过程中,中望3D的放样造型功能可以帮助设计师快速实现灵活的连接线和端点调整,从而达到设计目的,而中望3D的钣金功能,也可以充分满足设计师完成像USB接头这种塑料金属复合产品的设计需要。
+ T; S6 t& [. C7 M) Q4 o* p0 H/ j       马上下载中望3D 2016版,享受高效灵活的设计体验:http://www.zw3d.com.cn/product-58-1.html, h3 S( W9 l9 [2 m; G/ q- i& t- p
       Z3是什么格式文件:http://www.zw3d.com.cn/blog/201503131763.html
7 c) S5 }% i# t4 D9 B       更多详情,欢迎访问中望3D官方网站:www.zw3d.com.cn
