[分享] 【实例教程】使用中望3D设计塑胶椅(下篇)

[复制链接]
发表于 2016-12-27 17:06:38 | 显示全部楼层 |阅读模式 来自: 中国广东广州

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
本帖最后由 Abby001 于 2016-12-28 08:49 编辑
9 U3 j. w3 e" i: t: E" p& H1 [0 h+ n8 O6 v# R: W4 i/ b
       在上篇的塑胶椅实例教程文章中,我们向大家介绍了使用三维CAD软件中望3D进行塑胶椅凳面的设计操作,其中,我们大量运用到了曲面功能,充分体验到中望3D曲面建模功能的灵活和高效。在下篇的教程中,我们继续为大家讲解塑胶椅凳脚的具体建模操作,相信经过学习,大家对中望3D的建模功能会有更加深入的了解和体验。
& }6 D( d# n& V! r  w0 [       下面,我们来看看凳脚的具体设计步骤。3 l1 I4 B# f9 z  o" K4 T: J: E1 c7 ?
       第一步:点创建
( C3 E4 n! }- N       XY工作平面偏移-230创建一个新的辅助工作平面,如图1所示。
7 @! G5 Z7 [5 G! G
1.jpg 5 E& K0 W5 H5 ?6 V5 ]

6 B* J# ?8 }. F' j/ m
图1 创建新辅助工作平面

2 B* _+ X- e2 I. l/ m2 [       在新工作平面上创建4个可见点,接下来以下图2中出现的数字顺序,进行凳脚的建模。
& r2 d/ Y* x$ ~3 p. Y
. l4 p" U9 R) p* j$ Y$ X9 t* j

. D; K  f: h( c+ i* M  [
图2 创建可见点
. Y+ Q2 {* P3 e- R
       第二步:四凳脚创建
' k) l/ u, S( t: W       1、凳脚1。7 V& V9 }: |9 b
       在图2的点1位置创建半径为8mm的球体,如图3所示。$ L$ s$ f$ c! l/ ?( f- s6 d

9 F& F8 m) Z1 ^; L* b( l7 k1 d" Y
图3 球体创建
4 J" W6 a/ k" ]! O
       把上面创建的工作平面进行偏移6mm,隐藏上一步工作平面,如图4所示。
2 ^& H2 s  w3 K/ r/ v- v- v
2 V% M& w2 E" @$ U0 W( [
! h3 ~6 o8 @2 C/ l: _3 c6 \
图4 偏移工作平面

6 B; L7 o5 ]0 Q7 I6 i       用图4的工作平面切除球体上表面,如图5所示。: p8 D* G+ y) E* G; }7 x
9 m% m, ]3 m9 M4 w
8 h. O0 I9 _& X, f2 e
图5 切除球体表面
; ?. a* L& a7 q0 F4 G
       旋转球体沿YZ工作平面-20°度,旋转基点为绘制球体的草图点,如图6所示。. f( i  a  ?( W" r. X. P  X. G2 P
7 h: b  G* b  ?$ a2 J5 T) Z

# C2 _( U8 {# ]8 [6 X8 ]9 [
图6 旋转球体-20°度

  s  ~, R4 T( h       在球体的切割平面上绘制半径为R10mm的圆形,如图7所示。
, C! T8 J* L: e! b
7.jpg + }9 i$ d# \! z3 S; }1 R2 A  e+ z1 ]
" C- l7 Y9 |; s$ x
图7 绘制圆形

4 y6 @% Q/ b+ p5 s       2、凳脚2。
; u4 X7 T& k. t8 b/ ]6 h# h       在图2中的点2位置创建半径为8mm的球体,如图8所示。$ V' B) K) c) n- W( X
2 J2 E7 ?$ O8 ?& v! }, o
8 ]8 f2 [* E# {4 X; l
图8 在点2创建球体

- f0 {. M! r5 V6 V       用切除凳脚1球体的工作平面切除点2球体上表面,如图9所示。8 Q7 }1 k- o6 O$ I' s4 r) k; z
9.jpg 7 r; N: Y% \2 |

$ l; ~1 X) V- i0 F: x* M" G: y- {
图9 切除点2球体表面

/ P7 G' O) S1 D       旋转球体沿YZ工作平面20°,旋转基点为绘制球体的草图点,如图10所示。: ^% c7 y6 {- O' ~" x
10.jpg 6 @6 |( Y% E1 d+ T3 m- p4 T

, P" _! H- u# l. n
图10 旋转球体20°

' b! x6 ~" l9 T       在球体的切割平面上绘制半径为R10mm的圆形,如图11所示。
) m7 B& F5 D' p& w) ?% w  G. N  q$ |
; P5 g/ L; a, [8 ~! t' p# J
; E' ]" E6 ~5 r0 s
图11 切割平面上绘制圆

6 i) {, I9 T" O) l+ b, D       3、凳脚3。; w% P* K% i- u4 I+ z3 I
       在图2中的点3位置创建半径为8mm的球体,如图12所示。
( f% C& o. a; O. \
12.jpg ; c7 L( x' Q" s; [! f' o
, Z: M( y5 p# _3 r& ^
图12 点3创建球体

  o3 I' m& i4 k% w& n8 s4 Z       用切除凳脚1球体的工作平面切除点2球体上表面,如图13所示。3 u  ^7 Z. C  b3 Y! I
7 P$ [' d( ]$ V. O  j! x" \
  P0 f  u8 k/ `. ~7 q
图13 切除点2球体上表面
4 b" R9 m! }; e$ ~  ^; l

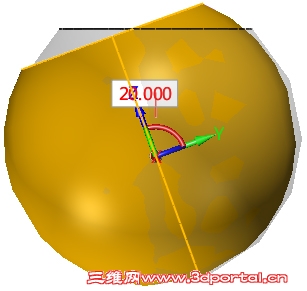

       旋转球体沿YZ工作平面25°,旋转基点为绘制球体的草图点,如图14所示。
  W* B+ E# G+ C: l
# X  `7 v/ Z9 _

0 N4 x6 v" A  E  d) w7 i$ u6 i2 C
图14 旋转球体25°

2 {) u9 q4 a6 E+ c7 X       在球体的切割平面上绘制半径为R10mm的圆形,如图15所示。退出草图后隐藏切割球体的工作平面。. y3 C" t& G  x, \0 L8 Z( I
15.jpg - E/ i4 J  [5 H  c6 {& k

; Z3 {/ p( w0 U" F" S9 y
图15 圆形绘制

+ N7 p, R0 k( [1 O       4、凳脚4。, [% y; r) `; l0 h
       使用镜像,把左侧的球体和草图沿YZ工作平面进行镜像到右侧,如图16所示。
, j; d/ k7 ?1 _3 x- L0 w
16.jpg * E' C- J- C2 z' V& x5 {0 U

& e8 B3 f5 L- L  e! x8 A
图16 镜像球体
$ @# h( Z  [- L) q' N
       5、凳脚建模。
$ R7 n/ B. e/ ^5 t' U" I1 z. D       使用拉伸命令把含有R10mm圆的草图进行拉伸到凳面,和凳面进行布尔加运算,拔模角度为2°,如图17所示。6 \4 W6 c" a/ e3 l
17.jpg 7 ~. P* b/ \# @0 n

# g9 `0 ~) }3 E# b9 J
图17 拉伸圆草图

: u! H* j# Y9 S: x  s/ M! X2 r       继续使用拉伸操作对另外三个含有R10mm圆的草图进行拉伸,如图18所示。) m, ?" Q- b! O& f: H  Q
7 b8 d! g+ M) Y% W% [; a1 _) T

9 n  [* ?. k0 F: A7 d0 S9 d4 I# a
图18 重复拉伸操作

. \9 L" r' U$ y3 L* c       对底部凳脚和凳面相交处的边缘进行R40mm的倒角,如图19所示。
2 D2 |& B" M! m
19.jpg 1 u% H7 Y  e6 T2 H4 ?7 [0 u. n( a

& K6 C* p' `/ @
图19 倒角
3 \9 L+ N. b& ]4 l% z* o7 B& D

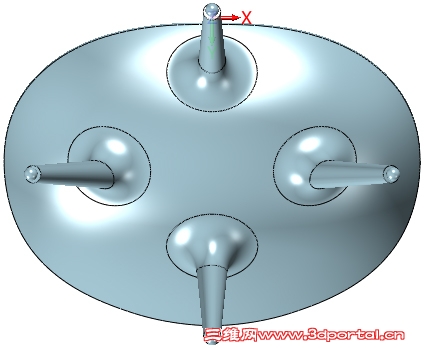

       完成后的造型如图20所示。
! @. b+ M( v: n" I' \( l
20.jpg 7 r. Z3 Q! l! b

4 e2 Q# ]  S( M- e; F  p4 q9 s2 f
图20 未上色造型
3 ?) o% N9 \1 n# C
       第三步:上色/ y3 v! ?2 ~/ @8 V( \; W

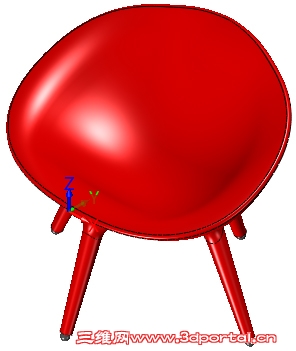

       修改颜色,完成凳子造型,如图21所示。0 @$ j7 A/ c4 P5 q; t/ d9 }" x0 i
21.jpg 0 f  f, Z1 n" `5 o
' m0 M1 g/ e- L
图21 最终完成造型
1 y" z1 h: g2 ?- D* b
       完成上色操作后,我们就完成了整个塑胶凳的设计。通过这个实例教程的学习,相信大家对中望3D曲面、拉伸、镜面等功能都有了进一步的了解,而熟练掌握这些功能的综合运用,对设计师开展产品建模设计工作是有非常大的帮助的。中望3D,功能强大,易学易用,是设计师建模设计的高效选择。4 b  k/ ~  c2 u
