《复仇者联盟2：奥创纪元》是一部经典的科幻冒险电影，片中英雄之一的雷神托尔给大家留下了深刻的印象，而造型独特别致的“雷神之锤”也让许多设计师津津乐道。本次实例教程中，小编将以“雷神之锤”为例，重点介绍中望3D的实用拉伸命令，并结合其它常用命令，教大家如何使用中望3D高效、快捷地完成建模设计。

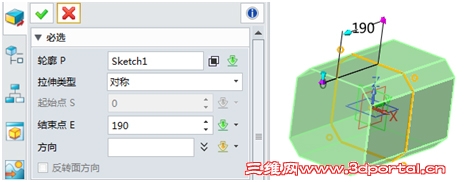

3 n: E# [* s. D! i图1 雷神之锤 第一步：在XZ平面新建草图，绘制如图2尺寸草图，然后进行草图拉伸，选择对称类型，距离190mm，效果如图3所示。

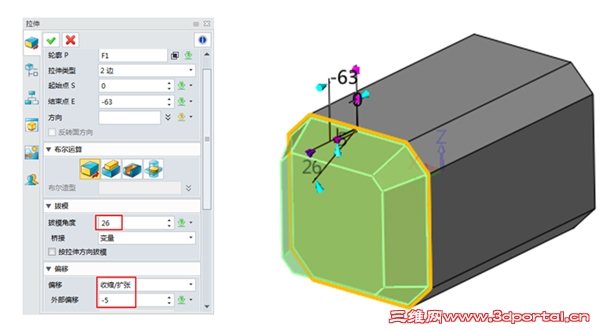

8 g$ {6 _2 d6 A1 J图2 草图 图3 锤子基体 第二步：选择基体左边面为轮廓进行“拉伸”命令，距离-63mm，拔模26°，外部偏移-5mm构建左翼基体，如图4。

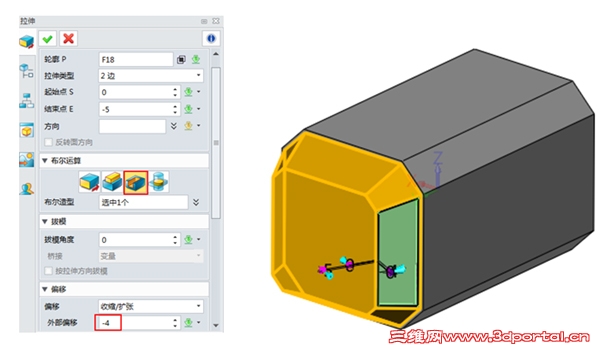

; y! V/ |6 _4 m G& V4 V! S图4 拉伸 第三步：选择斜面为轮廓进行拉伸命令，距离-5mm，外部偏移-4mm，进行布尔减运算构建凹槽，在其它3个面重复以上步骤生成同样效果凹槽，如图5所示。

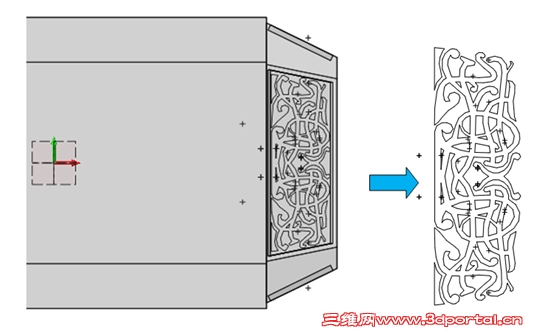

4 ]: m# W; i/ w+ {6 L图5 拉伸切除体 第四步：在YZ平面新建草图，绘制花纹草图，如图6所示。
4 g* h! k O- t: R; j V; @! R图6 花纹草图绘制 第五步：完成草图进行拉伸命令，启始点-80mm，结束点选择斜面，如图7所示。
; y/ w/ ~- N/ |! m图7 构建斜面花纹 第六步：运用“阵列几何体”命令，圆形方式阵列生成其它三个面花纹，如图8所示。 5 @" ^ H! h$ U2 Z% n$ c( z
. [8 S/ O/ @) Y) T! a

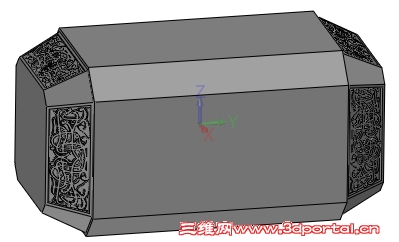

图8 阵列花纹 第七步：运用“镜像”命令，选择XZ平面镜像生成完整基体，如图9所示。
* m) m! c( [( ~3 v8 L2 n0 I! p
) f/ \' b& s2 p

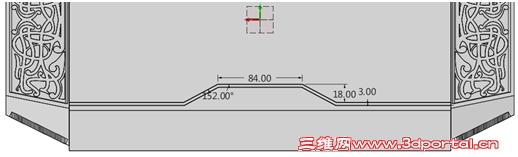

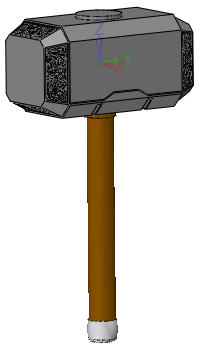

图9 镜像实体 第八步：在YZ平面新建草图，绘制如下图10所示尺寸，运用拉伸命令切除基体，构建2mm深槽，如图11所示。/ q7 o( L; K3 ^; \$ y' ]' {

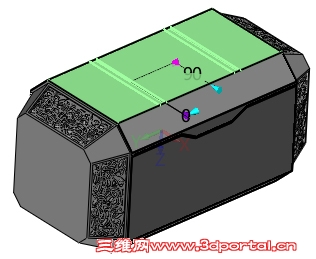

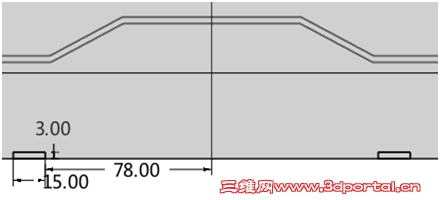

图10草图 图11拉伸切除槽 第九步：在YZ平面绘制草图，尺寸如图12所示。然后拉伸草图，距离90mm，布尔减运算切除基体底面构建2条槽，如图13所示。

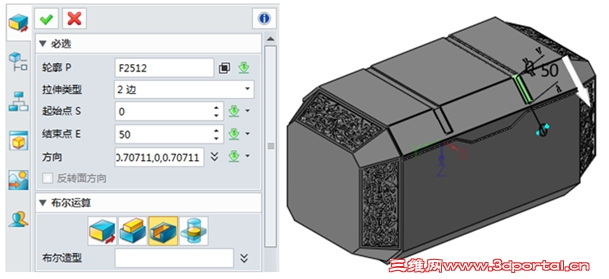

' `2 x; p# U1 p% m d) Y- A( K$ P图12 绘制草图 图13底部草图与槽 第十步：继续选择槽端面，运用“拉伸”命令，距离50mm，构建斜面上的槽，如图14所示。# Z2 @! L2 O- N1 E! ~2 m) a

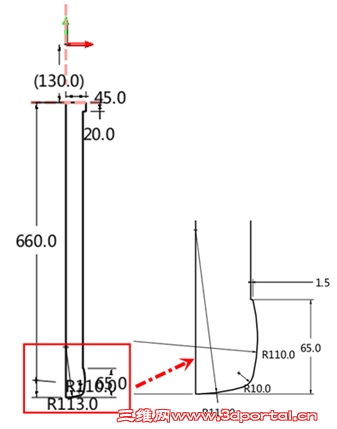

图14斜面槽构建 第十一步：构建圆柱体(R=65, H=10) 在基体顶面中心，在XZ平面新建草图，绘制尺寸如图15所示，运用“旋转”命令构建如图16手柄。

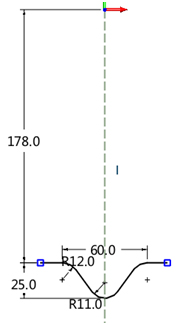

5 f- t+ A+ l* r1 a# l 图15 手柄草图尺寸 图16 手柄 第十二步：在YZ平面绘制如图17草图, 运用“投影到面”命令，把曲线投影到手柄面上，如图18所示。

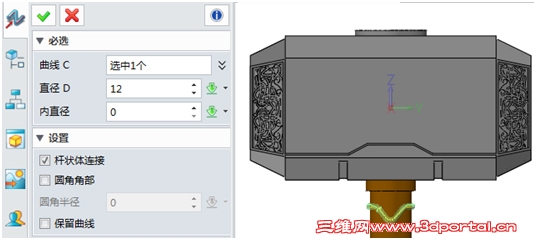

4 \# e+ d1 @; {6 u6 P+ [7 x$ z图17 草图 图18 投影曲线 第十三步：运用“连接”命令，把手柄上曲线组合成一条, 然后运用“杆状扫掠”命令生成直径12圆杆，如图19所示。2 ]! f8 K+ T' g3 F+ P6 P! P. ~

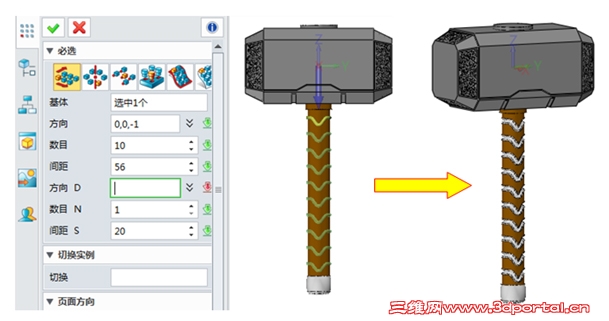

图19 圆杆 第十四步：沿Z轴方向阵列圆杆, 然后布尔减运算切除手柄构建凹槽，最后倒R=3.5mm角，见下图。2 b3 F* ?0 Q( f7 M8 G

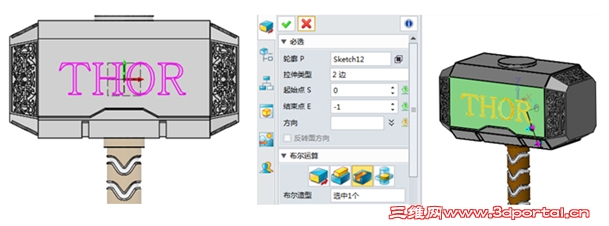

图20 阵列和布尔减运算 第十五步：运用 “预制文字”命令创建logo，然后拉伸字体切除基体创建logo效果，如图21所示。6 ]$ d$ E( L* Z, z, `: B* m6 z
图21 logo 第十六步：打开内置 KeyShot 插件，然后对产品进行渲染，效果如图22所示。

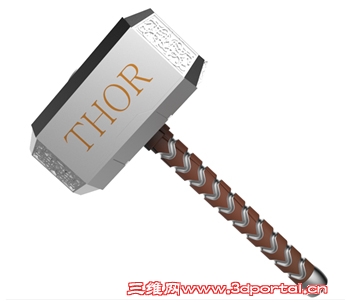

& S" K- f" K+ i图22 渲染效果图 至此，我们就完成“雷神之锤”的建模设计了。在整个设计过程中，我们通过中望3D的草图绘制、拉伸、旋转、圆柱体、阵列几何体、杆状扫掠、组合等常用命令就轻松地完成了整个产品的建模操作。本次实例中所运用的拉伸命令，是产品设计过程中最常运用到的功能之一，特别是在建模设计方面起到了非常关键的作用，因此，掌握并灵活运用拉伸功能，能够帮助设计师提高设计效率，达到事半功倍的效果。
