[分享] 机械设计中必须掌握的铰链四杆机构!

[复制链接]
发表于 2017-1-18 20:57:24 | 显示全部楼层 |阅读模式 来自: 中国北京

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
% O2 I; X* ?2 ]1 o+ Z
【机械cax360第180期】铰链四杆机构是由转动副连接四个构件而形成的机构。根据两连接杆中曲柄(或摇杆)的数目,铰链四杆机构可分为曲柄摇杆机构、双曲柄机构和双摇杆机构。

% h. m* x5 h! z2 |
4 s9 `3 r" G6 e" {9 F" G+ C4 ^
' A( |1 L+ c+ n; [

( L) d: h, f1 b$ t# G
01 曲柄摇杆机构
具有一个曲柄和一个摇杆的铰链四杆机构称为曲柄摇杆机构。通常,曲柄为主动件且等速转动,而摇杆为从动件作变速往返摆动,连杆作平面复合运动。曲柄摇杆机构中也有用摇杆作为主动构件,摇杆的往复摆动转换成曲柄的转动。

2 m' A; b# u2 z, b- ^
8 D6 P# r9 W; C+ e6 E, l% V$ Y+ \: Z

2 b8 \. b5 D, T# }0 M/ D" k9 J1 v
两个连架杆中,一为曲柄,一为摇杆。通常曲柄主动,摇杆从动,但也有摇杆主动的情况。应用例:牛头刨床进给机构、雷达调整机构、缝纫机脚踏机构、复摆式腭式破碎机、钢材输送机等。
# K/ S2 M: R  m- x

) H3 A) R1 u7 R- ^8 V/ D▲雷达天线俯仰角调整机构

2 t, u0 j7 ~, Z% h; b% C  p% M
当曲柄匀速转动时,摇杆作变速摆动,而且往复摆动的平均速度是不同的。若将平均速度小的行程作为工作行程(正行程),将平均速度大的行程作为非工作行程(反行程),那么,我们把曲柄摇杆机构这种正、反行程平均速度不等的特性称为急回特性。急回特性很有用,牛头刨床、往复式运输机等机械就常常利用急回特性来缩短非生产时间,提高生产率。
8 G5 R% b- l/ c1 K4 l6 G' ~2 `4 w0 B7 q
▲缝纫机脚踏机构
- a: s8 Y2 Z- u/ _
02 双曲柄机构
在铰链四杆机构中,若两连架杆均为曲柄,此四连杆机构称为双曲柄机构。
; h. ~/ I, {% f
9 d, J$ o7 a/ o
# T2 K1 D: Z% @" |! t& }

, q" k7 t; p6 {- _4 G
不等长双曲柄机构:曲柄长度不等的双曲柄机构。无死点位置,有急回特性。应用实例:惯性筛;
2 X9 ^/ K( [1 x& I# Q7 H
平行双曲柄机构:连杆与机架的长度相等且两曲柄长度相等、曲柄转向相同的双曲柄机构。有2个死点位置,无急回特性。应用实例:天平;
" r5 ^) r5 ]9 Z1 e1 p* h* Y+ J0 W! z

* J3 D) a5 u8 A" S& L2 h

* R; f$ l9 ~' @- {. n& Q
反向双曲柄机构:连杆与机架的长度相等且两曲柄长度相等、曲柄转向相反的双曲柄机构。无死点位置,无急回特性。双曲柄的回转方向相反,角速度不等。应用实例:汽车门启闭系统;
, x  Q, V* o# Q
03 双摇杆机构
铰链四杆机构中两两连架杆均为摇杆,称为双摇杆机构。机构中两摇杆可以分别为主动件。当连杆与摇杆共线时,为机构的两个极限位置。双摇杆机构连杆上的转动副都是周转副,故连杆能相对于两连架杆作整周回转。

  w% }4 K  c" R0 ~1 V
* f9 \3 B+ q' a6 V  L! z, c
4 l* x1 V: E. \+ o' s6 p
最长杆长度+最短杆长度 ≤ 其他两杆长度之和,此条件称为杆长条件;组成该周转副的两杆中必有一杆为最短杆。 在满足杆长条件的四杆机构中,如果以最短杆为连杆(即图中的AB杆,CD杆为机架),则该机构为双摇杆机构。

5 j/ ]9 C+ w; a9 Z/ p9 b8 E3 v+ w

3 l- w9 l* _' y% k' l/ `$ r
- l: `8 l" n* b& x* x. e
双摇杆机构的应用实例:电风扇摇头机构,起重机机构;
" P5 g# x# r9 `4 N5 u
▲港口起重吊车双摇杆机构

7 _& \/ B( T& T6 ~0 M) L9 P
04 铰链四杆机构的演化

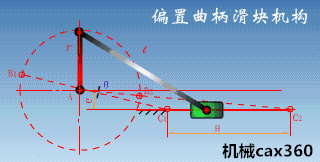

曲柄滑块机构:用曲柄和滑块来实现转动和移动相互转换的平面连杆机构。

1 ]3 c+ N' |" r) `) a+ C

/ Z" o8 A8 I7 D# K5 P

! g$ R) @* q! ?# l! K! ~( U
导杆机构:在导杆机构中,如果导杆能作整周转动,则称为回转导杆机构。如果导杆仅能在某一角度范围内往复摆动,则称为摆动导杆机构。
" `) N. P+ i4 T6 d! Y

) u# l4 L. Q' k8 @

$ h: Z" j5 K! }- \& Y1 B3 N
摇块机构
& g% t2 N% p" L7 l' ?

4 r% ~9 W, o5 ]* V" s
曲柄移动导杆机构是具有一个曲柄和一个移动导杆的导杆机构。当输入曲柄等速旋转时,输出导杆的位移呈简谐运动规律。
# S' @" J% W/ h
4 z% E8 E4 j7 W2 y5 t: n$ R) x
$ R0 y* `3 y, U, u. j( R/ T
最后,大家知道飞机起落架是哪种机构吗?

7 U& W- M" C! A
5 h' @! M+ k( I$ Z5 K

机械cax360原创内容
首发于微信公众号:机械cax360(ID:cax-360)
如需转载文章,请后台回复“转载”,按要求转载
分享给朋友或朋友圈请随意

& \" \! S5 \( ~6 C2 ?: F
写评论看见独特的自己!

( R) _" s. }5 L/ V- k↓↓猛戳下方阅读原文,交流机械知识!
