[已解决] 这个用CAD怎么画？？

[复制链接]
aatempcn
发表于 2006-10-20 11:40:37 | 显示全部楼层 |阅读模式 来自： 中国广东深圳

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x

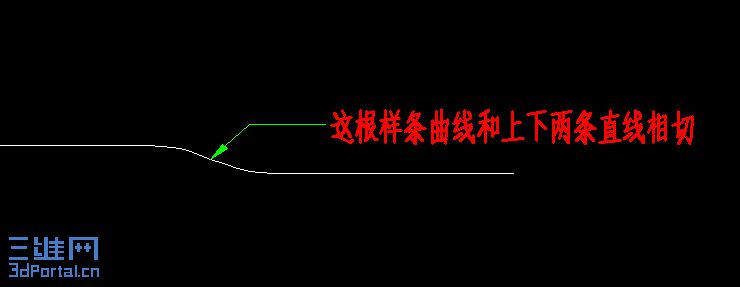

这个用CAD怎么画？？

gif

gif
回复

举报

blackbird
发表于 2006-10-20 11:42:39 | 显示全部楼层 来自： 中国北京

回复 #1 aatempcn 的帖子

是画成样条还是圆弧过渡呢？要用样条是没法准确相切的
, O( `& j: A/ B. @9 E$ m- E5 |* y2 e4 ]+ s* M0 v  I  f
[ 本帖最后由 blackbird 于 2006-10-20 11:44 编辑 ]
回复 支持 反对

举报

luohuayu
发表于 2006-10-20 11:58:39 | 显示全部楼层 来自： 中国河北保定
你得说清楚一点啊,要是圆弧就好画了,样条就挺难的了.
回复 支持 反对

举报

aatempcn
 楼主| 发表于 2006-10-20 15:14:13 | 显示全部楼层 来自： 中国广东深圳

当然是样条啊，我画得够清楚了啊

上下各一根直线，中间一根样条曲线。只有三根线
回复 支持 反对

举报

blackbird
发表于 2006-10-20 15:54:03 | 显示全部楼层 来自： 中国北京

回复 #4 aatempcn 的帖子

样条本来就是近似模拟光滑曲线的，所以没有办法做到精确相切。在机械制图中，所有的形状都必须由尺寸来限制，一般不会用样条画外形的
回复 支持 反对

举报

seraphleo
发表于 2006-10-20 22:52:25 | 显示全部楼层 来自： 中国重庆
为什么用样条曲线呢？) g+ w4 I# U$ |0 B3 p6 o; f
样条曲线基本上在机械方面这种对尺寸要求严格的地方没有什么用
回复 支持 反对

举报

gkljs2005
发表于 2006-10-20 23:36:42 | 显示全部楼层 来自： 中国天津
没有确切的尺寸和方程不知道能不能加工出来？？？
回复 支持 反对

举报

ymdmaster
发表于 2006-10-21 08:43:13 | 显示全部楼层 来自： 中国湖北宜昌
你要先告诉我样条曲线的方程我才能确认这个图形存在！你是不是顺序错了,先有样条曲线再有直线与之相切才有存在的可能而且样条曲线的曲率是不定的根本不可能有你图中那么好的平行相切情况．
回复 支持 反对

举报

yuyu20050915
发表于 2006-10-21 08:54:01 | 显示全部楼层 来自： 中国广东广州
这样的图没有确切尺寸很难车画.
回复 支持 反对

举报

fox0403
发表于 2006-10-21 11:05:33 | 显示全部楼层 来自： 中国吉林辽源
用样条命令直接画出。
+ r: _7 Q! Y5 ]% P% i& y
- E; o, R6 M5 i  X' W 1.gif
0 [# i) O. F* Z
! R1 \+ }5 _  v[ 本帖最后由 fox0403 于 2006-10-21 12:01 编辑 ]

spline.swf

178.51 KB, 下载次数: 20

spline.rar

834.82 KB, 下载次数: 16

评分

参与人数 1三维币 +5 收起 理由
blackbird + 5 应助

查看全部评分

回复 支持 反对

举报

ch8948203
发表于 2006-10-21 19:51:34 | 显示全部楼层 来自： 中国广东深圳
试试看，能不能画出来！
回复 支持 反对

举报

★新手★
发表于 2006-10-21 20:15:45 | 显示全部楼层 来自： 中国江苏南京
这个不用试肯定可以直接用样条线命令画出的！' T$ }7 K( G7 F8 K( h8 _* C
% W4 D+ h  Y9 h4 ~
命令：ＳＰＬ) Z" L9 d8 [, [8 m, [& j$ E
分别连接两条直线的端点，确认后指定起点与一根直线相切，再指定终点与另一根直线相切。

评分

参与人数 1三维币 +3 收起 理由
blackbird + 3 应助

查看全部评分

回复 支持 反对

举报

userkypdy
发表于 2006-10-21 20:24:17 | 显示全部楼层 来自： 中国重庆
这个图应该可以用最小二乘法能算出点来，比较麻烦
回复 支持 反对

举报

jtyuer
发表于 2006-10-21 21:42:30 | 显示全部楼层 来自： 中国江苏常州
10楼的利害，不光解决了问题，还给出了视频录像，高！实在是高！
回复 支持 反对

举报

aatempcn
 楼主| 发表于 2006-10-22 12:13:46 | 显示全部楼层 来自： 中国广东深圳

回复 #10 fox0403 的帖子

谢谢！我在一张图纸上见到这样线条，还以为是用别的软件画出来，然后转成CAD的呢。; e" f9 S. f6 d+ N6 r
还和楼上的一些井底蛙说一句，现在的工业设计中，这样的外形是很多的，外形是不需要非常准% t1 @" X: v! r$ K3 t( W
确的数值的，加工可以用CNC。
+ _: Z2 A/ w1 W5 A: P, vPS. 我也是一个井底蛙，时刻等待小鸟的出现
: `0 m1 j! j$ P+ h% W% }! n' l6 j& V- O( ?9 b/ N. u* C
[ 本帖最后由 aatempcn 于 2006-10-22 12:37 编辑 ]
回复 支持 反对

举报

wubin622158
发表于 2006-10-22 12:21:21 | 显示全部楼层 来自： 中国广东韶关
为什么用样条曲线呢？
回复 支持 反对

举报

aatempcn
 楼主| 发表于 2006-10-22 12:42:16 | 显示全部楼层 来自： 中国广东深圳

样条曲线漂亮。

对于那上下两根直线来说。我感觉用样条曲线连接比用圆弧! p! E- R3 d$ V' U
连接更加简单流畅。你试一下用曲线把下图的两根直线连接
) O. E: C2 W7 J5 Z8 Y# r- y起来，我感觉样条是最简单，连接的最自然的。1 X3 Q) ^* E2 |; g3 u
2 I7 h9 S& s4 T( G. F- l5 [" ]
[ 本帖最后由 aatempcn 于 2006-10-22 12:59 编辑 ]

gif

gif
回复 支持 反对

举报

ah257
发表于 2006-11-4 17:49:16 | 显示全部楼层 来自： 中国辽宁沈阳
不错，的确很高啊！谢谢！
回复 支持 反对

举报

铭珠初海
发表于 2006-11-4 18:53:16 | 显示全部楼层 来自： 中国新疆乌鲁木齐
头一次见，的确是高啊！
回复 支持 反对

举报

zcziay
发表于 2006-11-6 14:42:23 | 显示全部楼层 来自： 中国河南郑州
这方法不错
) C1 Y' u4 m6 |8 g( T- F7 P2 ~& x又学了一招
- r2 J) K5 K2 k  H9 Z: v1 j) P谢谢
回复 支持 反对

举报

tandyjan
发表于 2006-11-12 12:32:08 | 显示全部楼层 来自： 中国江苏无锡
按十、十二楼的方法顺利画出，多学一招。
回复 支持 反对

举报

liweisky
发表于 2006-11-12 17:31:53 | 显示全部楼层 来自： 中国广东广州
哈哈，还有这种高招啊
回复 支持 反对

举报

rgyzgwh
发表于 2006-11-12 18:43:32 | 显示全部楼层 来自： 中国江苏南通
　　用样条命令spl直接画出，因为样条线是有方向的（端点），可能有不少人都没有注意这个问题。分别连接两条直线的端点，确认后指定起点与一根直线相切，再指定终点与另一根直线相切。这样就可以画了。
回复 支持 反对

举报

rex
发表于 2006-11-12 20:46:52 | 显示全部楼层 来自： 中国河南洛阳
学习了，样条居然可以这样划
回复 支持 反对

举报

y2103_2103
发表于 2006-11-12 22:27:02 | 显示全部楼层 来自： 中国辽宁营口
第一次看到，我不会!!!
回复 支持 反对

举报
