       金戒指是从古代到今朝都很受大众欢迎的饰品,如果能亲手设计一枚必定是件十分有趣且有意义的事情。本节课我们就来向大家介绍如何使用中望3D从建模到渲染,设计一枚简洁美观的S形金戒指。
3 u; f7 _) d8 D       第一步,创建一个名称为S-Ring的文件。

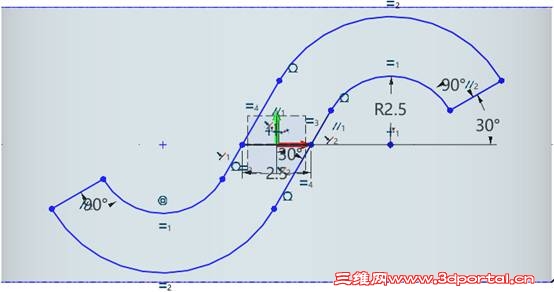

, V# W0 j$ d; ~4 T7 @       第二步,在XZ工作平面上绘制下面草图,如图1所示。
' G3 H6 j/ k! P  [" J9 e5 `- p
# i+ F# H! y& c  _! I( x. ?
图1 绘制草图-1
' i& W8 _# r6 F( E, x
       第三步,对称拉伸5mm,如图2所示。. z; N- R& a5 {1 R' S6 r. q( w/ u7 l
3 _/ i* c# z7 o. F" i

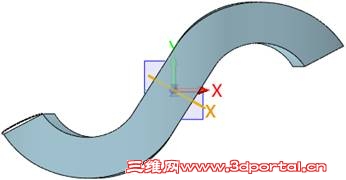

图2 对称拉伸
& Z, w; v6 H7 T" x( E  b: O; h
       第四步,在XY工作平面上绘制图3所示草图。
6 h  Q' y; k# A# Z! k

( C" N) V! Y2 S, ~4 b
图3 绘制草图-2

9 @# ~3 g* x/ C0 ^5 M, H       第五步,通过旋转复制上步草图,重新约束,如图4所示。
) s$ t6 F& Q, u7 v4 `( j2 o

& a; a0 @3 a, L* m" }. ~. f) Z1 p
图4 复制草图
2 x4 m1 F. |" W
       第六步,拉伸上步草图,和圆形曲面进行交运算,如图5所示。
9 d5 B% e$ g+ g& `" g
: N' R) q7 o1 F2 Q4 b! j& k  j
图5 草图拉伸

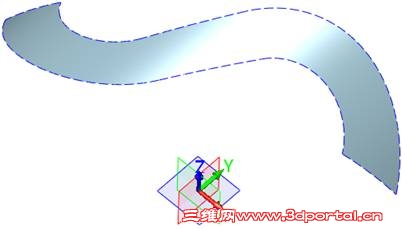

2 p( J& c( a  \& e5 D( w9 ^$ Z1 O       第七步,删除不需要的曲面,只保留顶部圆弧部分,如图6所示。# v# i& g# X) Y2 [
# _  L+ T* q% V

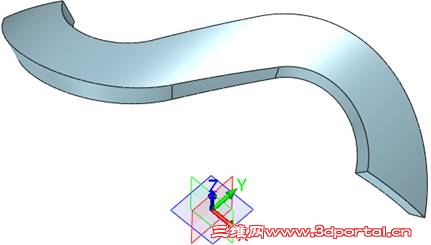

图6 删除部分曲面

+ P0 n2 @& i, w9 @" C       第八步,抽壳,圆弧面沿外加厚1mm,如图7所示。
' t8 G% Q' L* B4 W2 g4 G$ s" [4 ?
  s6 z. [  K% S, d1 |, Q, q* Y9 T/ D

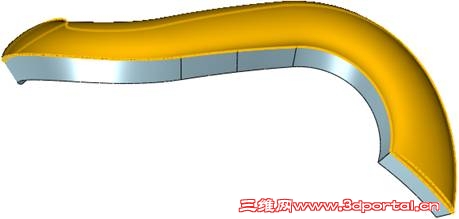

图7 加厚操作
# o0 y, @  b: l) X; R7 S9 t8 m

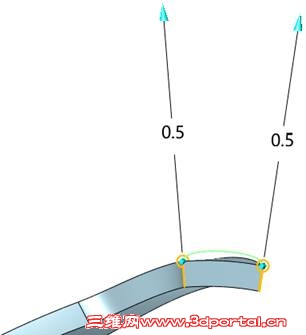

       第九步,使用桥接,在实体两端创建权重为0.5的曲线,如图8所示。& ^1 P% i$ k# Y7 a

# K7 P$ K# y& D4 r* c6 Y( I

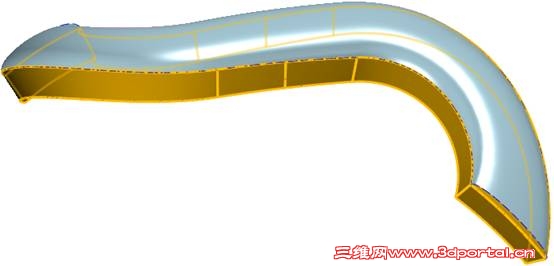

图8 桥接-1

2 i9 U* S- |2 ]$ j       第十步,创建工作平面,绕XZ旋转-30°,得图9。
  ~+ R/ O$ E! f7 {
! Z: r: S7 ~) Y4 K5 Q
图9 创建工作平面
0 a4 J8 j5 I5 M: R
       第十一步,以上步工作平面进行实体分割,把一个实体分割成两个实体,如图10所示。
+ [( a: D# }4 e. S
8 `+ c' i# O* B" B4 Z
图10 实体分割
' t& B4 ]5 G2 T1 i
       第十二步,使用桥接,在造型分割处创建权重为1的曲线,如图11所示。' F" f1 q! z$ v. d; `1 F9 ^

' Q: t6 o8 N/ a
图11 桥接-2
( \: m# L( l$ u) G( [% n, w/ @

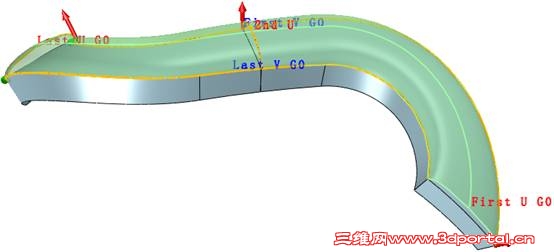

       第十三步,创建U/V曲面,隐藏曲线,如图12所示。
' G" d  Z, A4 W# V, X" V% S: m( V

7 T9 o1 x0 R& Z; g1 {5 I
图12 隐藏曲线
. ?$ C# Q* j' F8 k3 K2 s4 t+ y
       第十四步,把两个分割后的实体进行合并,如图13所示。
: S7 D8 [2 r; N  t* m* i

* ~, P5 c6 o4 P* c& H' A
图13 实体合并

3 L, q7 w! _% \- i/ J, S9 ^* G- s7 F       第十五步,使用替换,用上步创建的曲面替换实体上表面,然后隐藏曲面,如图14所示。
' R" Y9 W9 k6 f' k0 f8 ?
$ p3 G- B  n7 K! @" d
图14 曲面替换并隐藏
% B% \$ {% W. T2 l: D2 d
       第十六步,倒圆角0.3mm,如图15所示。
5 U% W. m! j" S- L- p
# a* C* T1 Y6 G6 T

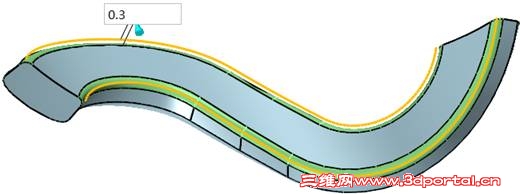

图15 倒圆角-1
% \2 u( m! ?7 ~3 I+ h
       第十七步,圆形整列,数目为9个,角度为40°,使用布尔加得合并在一起的实体,如图16所示。
* B, v1 a: J0 q- \# S

  X" D8 Y4 p. n% \
图16 圆形整列

$ L( x6 S0 O0 P0 a7 L8 A3 K       第十八步,倒圆角0.3mm,如图17所示。
, x$ q5 L, m* M1 a" {' g1 @
8 k+ L0 n5 N- T0 K2 n

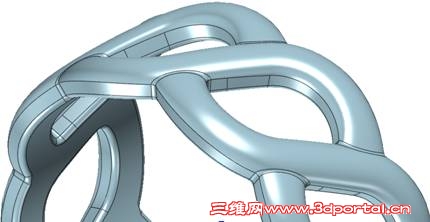

图17 倒圆角-2

* I+ Z) T  R/ o1 z, O/ V% k       第十九步,进入KeyShot,搜索gold材质,如图18所示。: V& l+ o" O5 |) Q4 h
! `7 x- }" k! Q- G( |

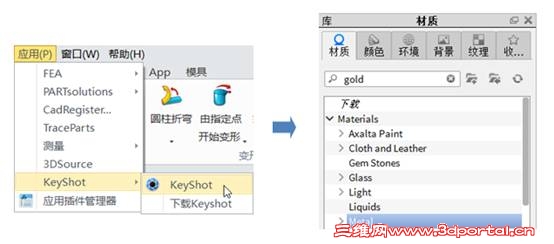

图18 进入KeyShot
4 G% s( \7 x! q! }, x
       第二十步,附加下图材质到戒指模型上,得到被赋予金材质后的戒指模型,如图19所示。' J1 c$ f2 N; J# v- y$ a5 I
( L* T+ v4 o& w4 W

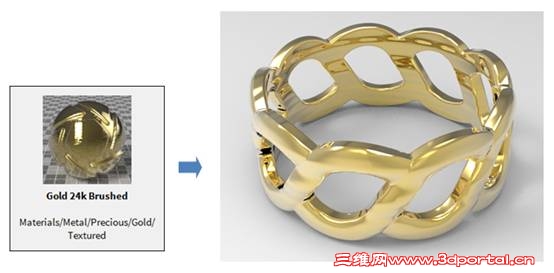

图19 赋予材质

5 t3 S" f1 w# y+ t1 J9 H       到此,一枚简洁美观的S形金戒指就完成了。希望能通过这个课程能让大家进一步了解中望3D软件的建模和渲染操作,也能帮助大家在学习过程中找到更多设计乐趣。" y( s- P5 T  b5 [4 B! z: E  Z  \
       马上下载中望3D2017版,体验智能设计,让创意无极限:http://www.zw3d.com.cn/product-58-1.html5 C5 M3 m2 m+ k2 f
       Z3是什么格式文件:http://www.zw3d.com.cn/blog/201503131763.html
