       无论多么复杂的产品，都是通过一个个的零部件装配而成的。饮水机是我们日常生活中经常接触到的饮水设备，如下图的这个饮水机，是由水槽、水龙头、面板、内部支撑结构、过滤加热装置等。接下来，我们一起来了解佛山的这家饮水设备企业是如何使用3D软件完成这些零部件设计的。

       1、水槽的设计

       基本的建模过程如下：

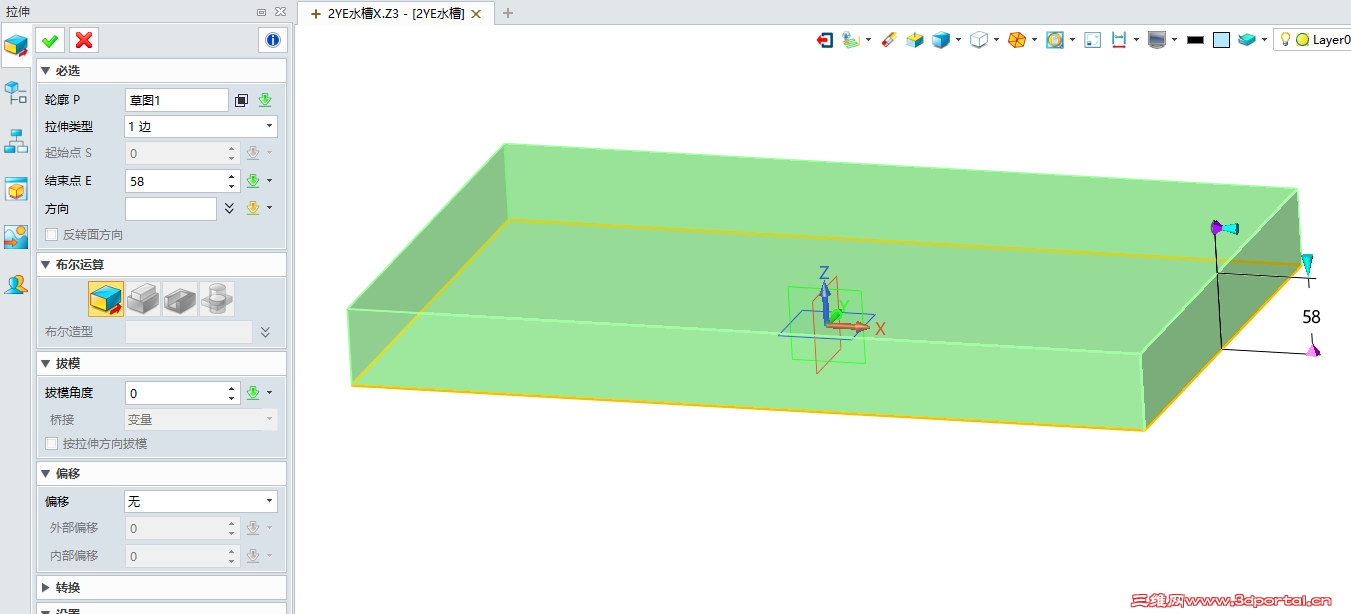

       A．使用拉伸功能创建水槽基体

. m# q; a5 v8 Q; \* n6 d

       B．对四周的边倒角及倒圆角

2 P- p( z/ }/ C; L. J, d+ `$ N8 H( v

       C．拉伸剪切出水槽位置，国内自主的中望3D在拉伸、旋转等功能都集成了布尔运算功能方便我们做加减交运算。

# V! {. T% J- B/ U( s

       D．对水槽内部做拔模、倒圆角后就可以做抽壳操作了

" H! ]1 B: U0 c' j2 L3 C3 ^% p5 e' v

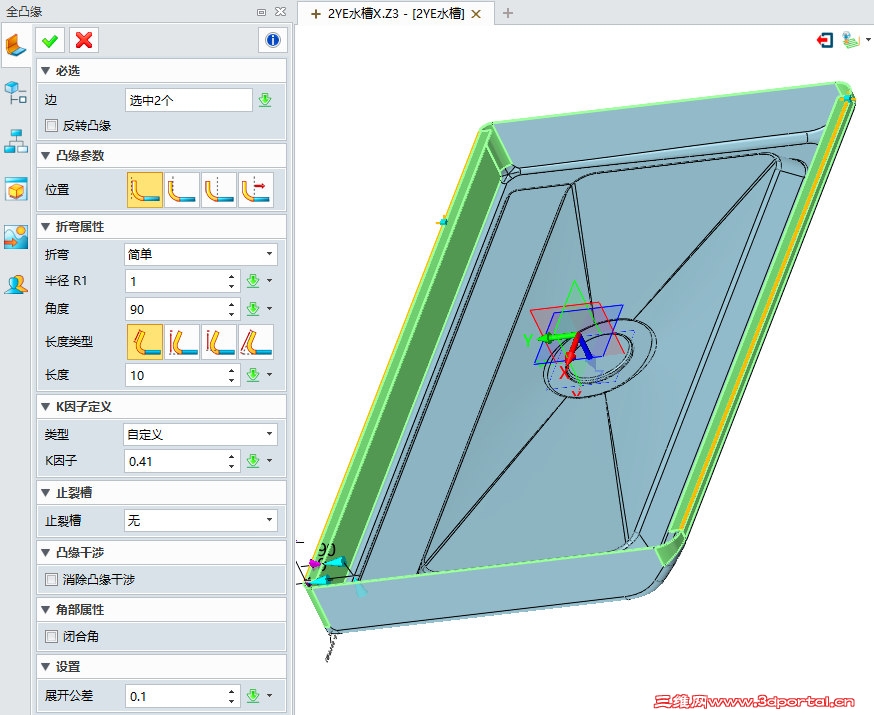

       E．使用钣金模块的凸缘功能就可以创建底部的翻边效果

- j- I3 d. J9 F* h, q7 c1 }

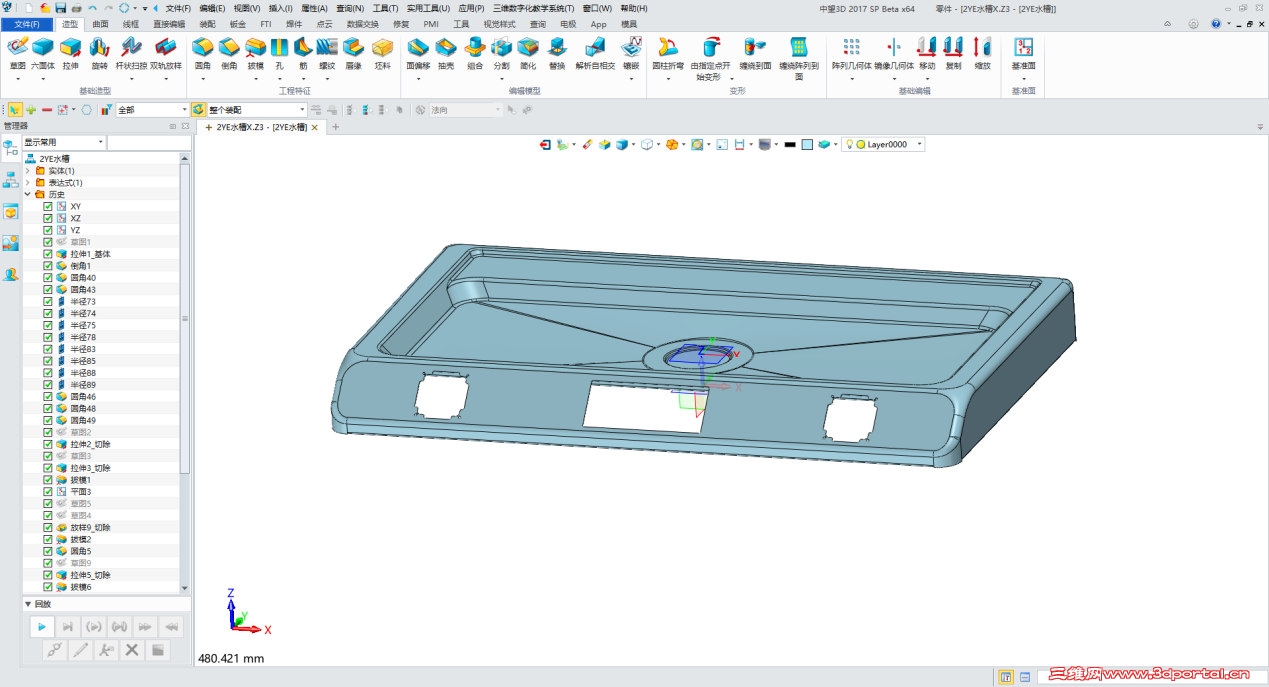

       F．最后，拉伸剪切出面板安装孔

       到这里水槽部件就完成了。

       2．水龙头的创建

, \7 R; B4 x1 {! Z; @

       水龙头主要就是构线做面，中望3D提供丰富的曲面功能，帮助设计者完成复杂的产品外观设计。

       A．使用旋转功能创建底座和出水口

1 N" j* Z( I: {; k9 W% ~  P

       B．使用旋转功能创建中间部分的曲面

  x) y, |" H/ G. [% d( c1 E+ m

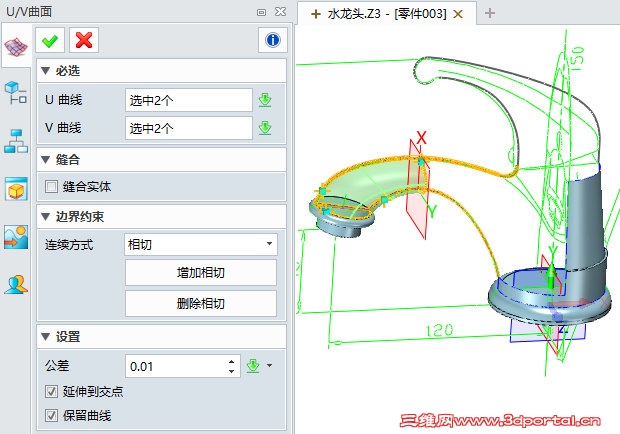

       C.搭好线框后使用边界面等功能创建曲面外形

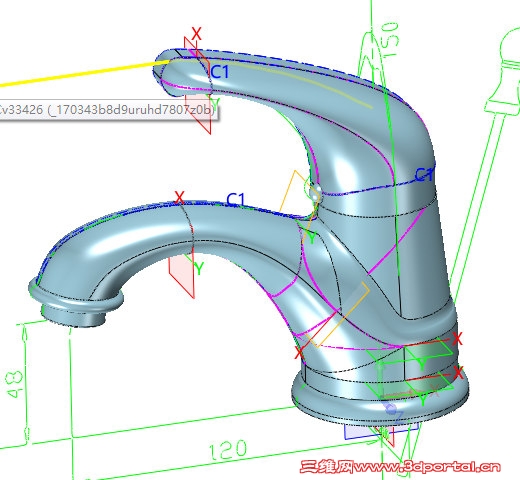

       通过草图、线框模块功能创建好曲线。

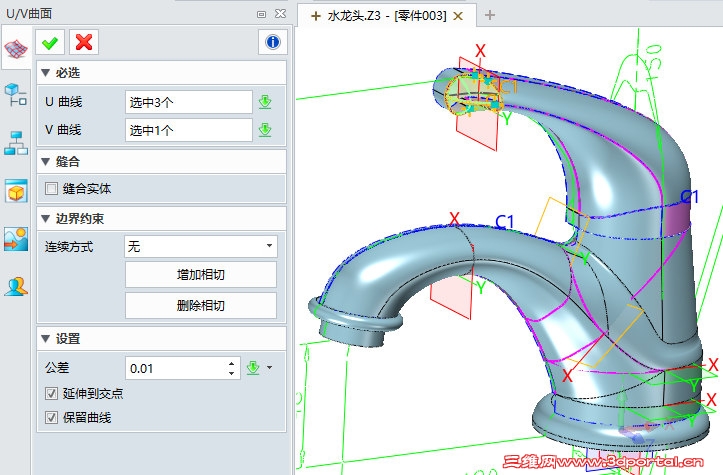

       结合投影线、面切割等功能就可以把复杂的曲面外形一一创建。

       中望3D目前已经具备饮水设备产品设计需要的造型、曲面、钣金、装配、工程图等功能模块，能够很好的满足这个行业的产品设计需求，而且操作方式简单易用，价格合理，是值得推荐的三维软件选择方案。
