标注的尺寸是否可以链接到拉伸或包覆用的草图文字？

文惠 · 发表于 2017-7-19 12:17:15

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由文惠于 2017-7-19 15:37 编辑

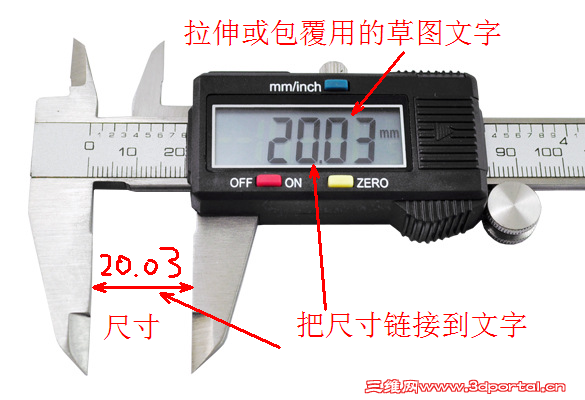

比如这个数显游标卡尺，我想实现游标动时，那个显示的数字跟着动，距离是20时显示20，距离是30时就显示30。
也就是标注的尺寸（或特征尺寸）和草图文字联动。
不知能否实现这样的效果，请大家指教。


大鹿 · 发表于 2017-7-19 12:47:13

请见多年前还在孵化阶段『蛋』的提问：
https://www.icax.org/thread-763669-1-1.html

ps：蛋>>>>孵化出>>>>神丹......

文惠 · 发表于 2017-7-19 12:59:27

大鹿发表于 2017-7-19 12:473 j P5 p% a6 b1 \$ k
请见多年前还在孵化阶段『蛋』的提问：
5 r4 K3 h# H# T/ i7 zhttps://www.icax.org/thread-763669-1-1.html

原来早就有教程，多谢大鹿大指引。
慢慢研究消化。

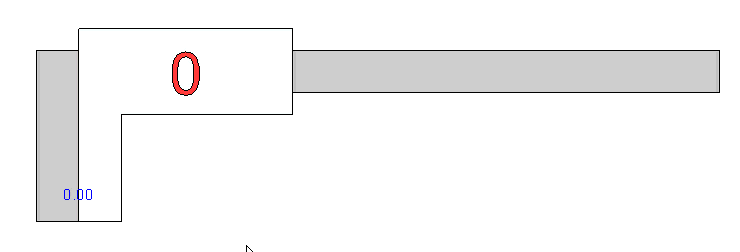

大鹿 · 发表于 2017-7-19 13:09:23

乱做了一下

文惠 · 发表于 2017-7-19 13:45:42

本帖最后由文惠于 2017-7-19 15:32 编辑

大鹿发表于 2017-7-19 13:09" t5 i- F" W% u/ w$ X4 j- G4 V1 x. B
乱做了一下

太精彩了，这就是我想要的效果。
看了闷大的教学动画，链接到配置的标题是学会了，但链接到尺寸找来找去不知在哪设置。
经过一番摸索，终于搞定，多谢大鹿大。

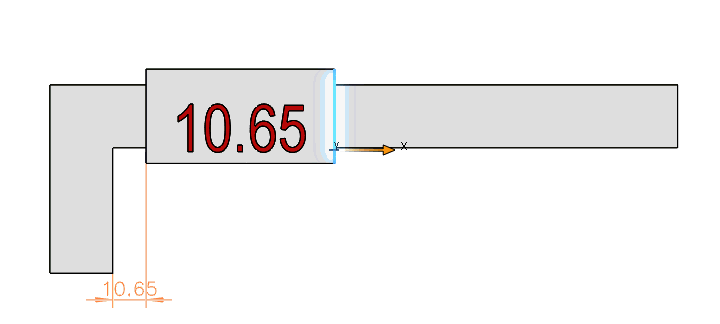

文惠 · 发表于 2017-7-19 15:37:07

大鹿发表于 2017-7-19 13:09; D" W7 i: P1 t& \7 I* J; K9 x8 q
乱做了一下

我用instant3D拉动时会显示标尺，大鹿大的却没有。
这应该是很基本的操作，但我还不会，请教大鹿大这个拉动是如何操作的？

xflhf · 发表于 2017-7-20 19:46:27

这么老的帖子，鹿大还记得，真是难得，可见用心之深，佩服！

ga7zm · 发表于 2017-7-21 09:22:54

很不错的案例

lugger · 发表于 2018-6-14 10:38:59

能否发一个实例上来，以供大家学习啊
