【实用技巧】巧用中望3D"简化"功能修复曲面

Abby001

       破面修复是一个产品工程师无法回避的问题，而从前期报价到模具设计及CAM编程加工都涉及到补破面的工作。在一些OEM公司，客户来图格式多样化，难免出现破化的产品图，一些变形严重的面更是让人头疼（如图1）。

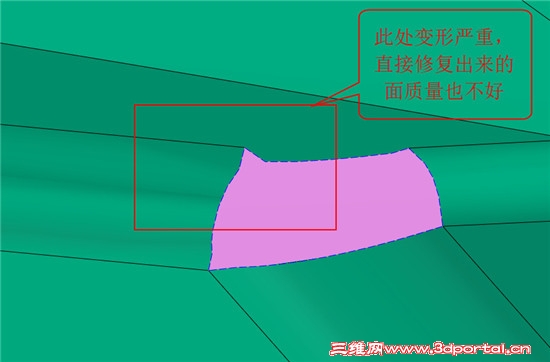

图1 变形严重的破面

       那么如何对上图所示的破面进行快速修复，且使其达到良好的质量？下面我们来学习使用中望3D的混合建模功能，对破面进行修复的技巧。

       中望3D支持直接导入CATIA、NX、PROE、SOLIDWORKS、SOLIDEDGE、INVENTOR、IGS、STP、X_T等格式。导入产品图后我们要先找到出现破面的地方，中望3D提供了2种方法去帮助工程师定位破面的地方。

       找破面方法：

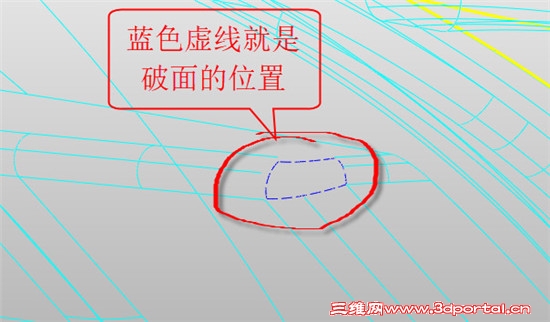

       1. 通过切换到线框模式（CTRL+F可以快速实现线框和着色显示的切换），具体见图2，蓝色虚线就是有破面的地方。

图2 破面的位置

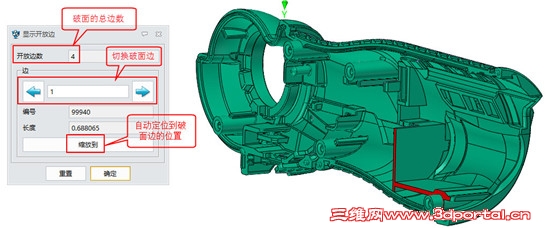

       2. 通过修复模块里的显示开放边功能，自动定位到破面的地方，具体操作如图3、图4。

图3 自动定位破面的地方

       缩放定位后的效果：

图4 缩放定位后的效果

  ~3 l8 L& v5 I" `5 M7 e7 J) V

       找到破面的位置后就可以开始进行修复的工作了：

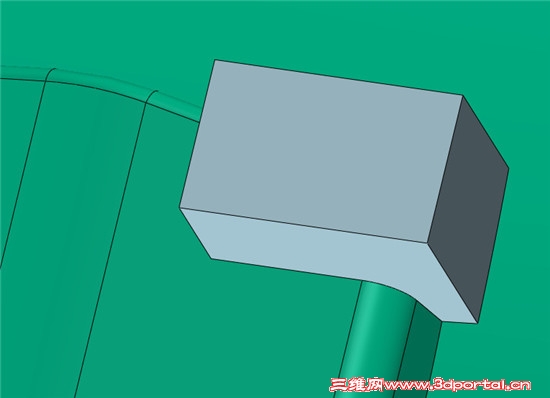

       1. 在破面变形的位置创建一个六面体，大小覆盖变形的面就可以，如图5。

图5 创建六面体

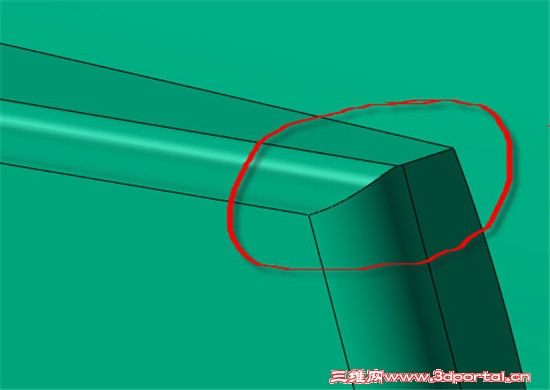

       下图是布尔加六面体后的效果，如图6。

图6 创建六面体后的效果

       2. 接下来使用【造型】模块的【简化】功能，如图7。

图7 选择六面体加后的5个面

       简化后的效果，见图8：

图8简化后的效果

       3. 根据原来圆角大小，用倒圆角来还原原来的倒圆角，如图9所示：

图9 还原原来的倒圆角

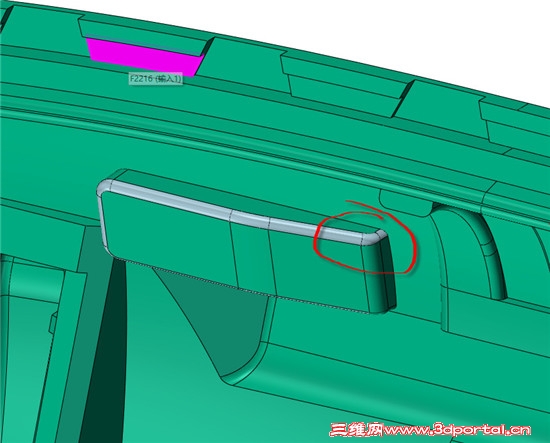

       到此破面已经完美修复，见图10：

图10 破面修复后的效果

       中望3D支持在面体与实体之间做布尔运算操作，这样可以免除很多需要做面才能修复的麻烦，而且操作更快捷，修复效果更好。

       马上下载中望3D2017版，体验智能设计，让创意无极限：http://www.zw3d.com.cn/product-58-1.html
