钣金画绞笼叶片

掵運

, `$ e' @# z" s0 G3 N, Y各位达人，师傅，前辈，你们好！

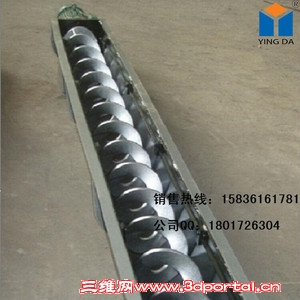

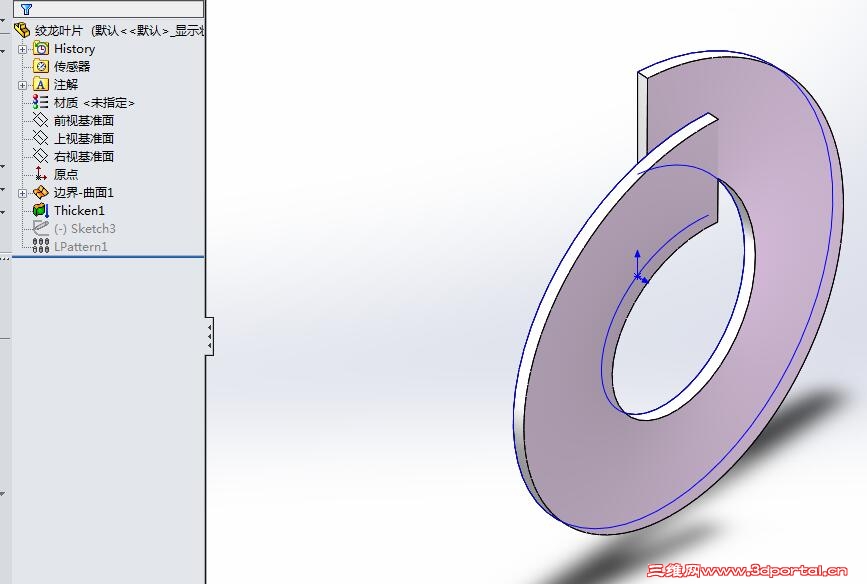

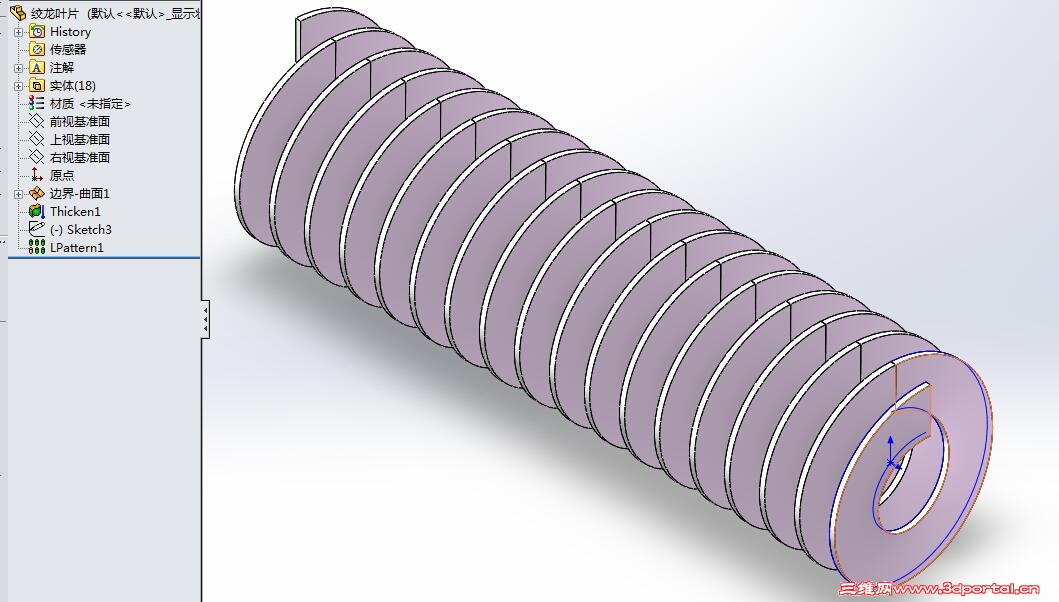

小弟入门SW两年，平时使用不多；以前曾经看到一个达人使用钣金（好像放样的折弯）特征画了我附图所示的绞笼叶片，可惜我没有保存，现在在温故知新中想到这个问题，却又百思而又不得其解，望哪个达人看到或者会的帮忙指导一下，不胜感激！
" N4 l2 v  n7 U. W顺祝各位元旦快乐，新年大发！
  Y1 n2 o$ ~( h) o2 I* D$ V, T（新人不熟悉，这是重新发到钣金板块的，见谅）
2 s; P2 T  N2 {
6 @: `! O6 t" y+ u# T) h3 z

掵運

咋没有人帮帮我啊？

keilei001

掵運 发表于 2018-1-2 19:28
咋没有人帮帮我啊？

% o3 K% k; D# Y. q* I  b4 _9 N你看看你这问题你发了几个帖子。

掵運

keilei001 发表于 2018-1-2 19:39
9 d6 |1 v, O# r0 j1 ~你看看你这问题你发了几个帖子。

对不起啊强迫症，以前论坛看到有人做过的，就想搞明白不好意思！

keilei001

掵運 发表于 2018-1-2 19:46
. V7 w) }5 O9 {+ w对不起啊强迫症，以前论坛看到有人做过的，就想搞明白不好意思！

自己发了多少个相同的帖子都记不起来了吗？
6 ]  H2 y" x' q# qhttp://www.goto3d.cn/discuz/foru ... &extra=page%3D1

掵運

keilei001 发表于 2018-1-2 20:00
' [( f. W6 q6 Y- c* z自己发了多少个相同的帖子都记不起来了吗？
http://www.goto3d.cn/discuz/forum.php?mod=viewthread&tid ...

+ G8 y3 K) Y8 B* X; N谢谢这位大哥。
* `2 P( K* W0 R4 Z/ v) H不知道是不是我的权限不够只能看到你发的图片很小把屏幕放大后看的。为什么那两根螺旋线选不了，能不能把你的文件发给我看看，谢谢了！
6 }, U( _" {) D) R! Z, \我在这里等，网站不熟悉，见谅！

掵運

keilei001 发表于 2018-1-2 20:00
自己发了多少个相同的帖子都记不起来了吗？
- J/ i( c: i0 X( V& O5 Thttp://www.goto3d.cn/discuz/forum.php?mod=viewthread&tid ...

) E- x6 K7 a7 W" X6 B谢谢这位大哥。
不知道是不是我的权限不够只能看到你发的图片很小把屏幕放大后看的。为什么那两根螺旋线选不了，能不能把你的文件发给我看看，谢谢了！
我在这里等，网站不熟悉，见谅！

掵運

掵運 发表于 2018-1-3 19:23
谢谢这位大哥。
3 a1 B0 T1 W" `3 P8 j8 R  x! H不知道是不是我的权限不够只能看到你发的图片很小把屏幕放大后看的。为什么那两根螺旋线 ...

9 H7 C% R/ C! U1 `7 f9 l, l今天网站好卡，白天才能打开，大哥我为什么不能选择那两根线？能不能把文件给我看看？

keilei001

不能直接用螺旋线，要把螺旋线转换实体引用为3D草图。
" h# O+ p! I9 ]& y0 R
文件奉上，仅供参考
2016版，论坛真的好卡，传了好久才上传成功。
" y6 k+ }9 V- Q- D, b* t5 O 螺旋叶片.rar (328.79 KB, 下载次数: 30)

2018-1-3 20:14 上传

点击文件名下载附件

掵運

keilei001 发表于 2018-1-3 20:14
& `0 Q* w) n, X- x, r2 E不能直接用螺旋线，要把螺旋线转换实体引用为3D草图。
5 o1 j( [: ^* V- Q2 r, F" L
' R. l. e) p1 M- d5 Q! c文件奉上，仅供参考

3 t) |2 x3 b# B0 U0 d/ }谢谢你！

掵運

掵運 发表于 2018-1-4 18:10
谢谢你！

一语点醒，谢谢大哥！

SWJY1956

2014版 中间螺旋体.zip (944.6 KB, 下载次数: 10)

2018-1-6 14:24 上传

点击文件名下载附件
* u% Q4 @+ i% I; K- X$ o

wxg263

这个不是钣金做的吧？ 是冲压做出来的吗
