各位社友，

$ O0 n4 k8 x# r) r: X' q# e  d# f       早上好，今天早上在闲逛一个论坛是发现一位同学求教天圆地方的画法，图1为求教的图片

然后下面各位同学八方來助，给出了各种软件的方法，但有一位同学使用SW的方式，我想了很久也没明白，他这个是怎么画的~

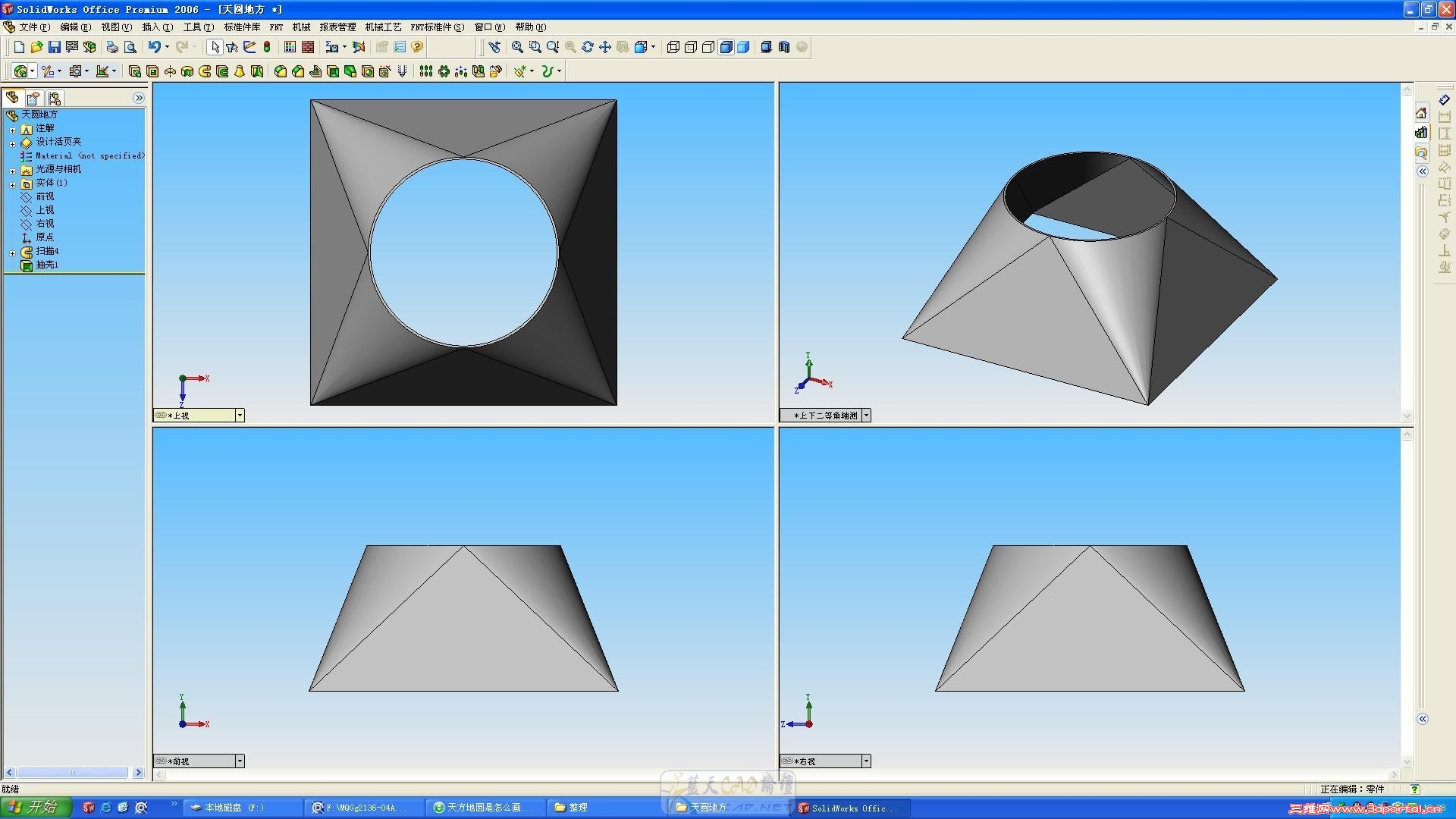

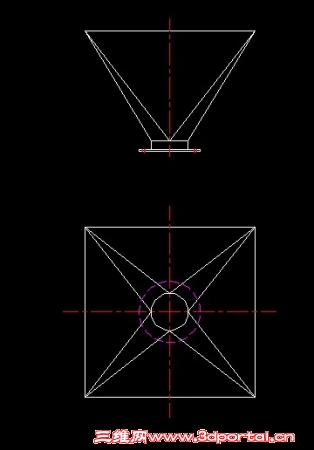

3 |; z) Q* M8 c$ c" @+ {以下是求助原图：

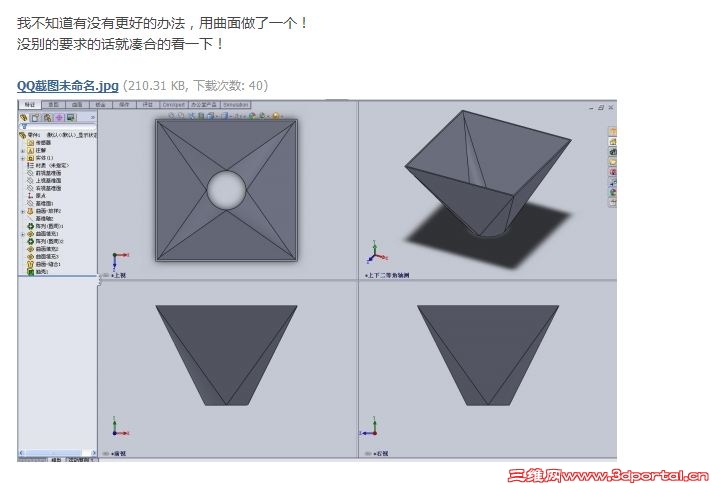

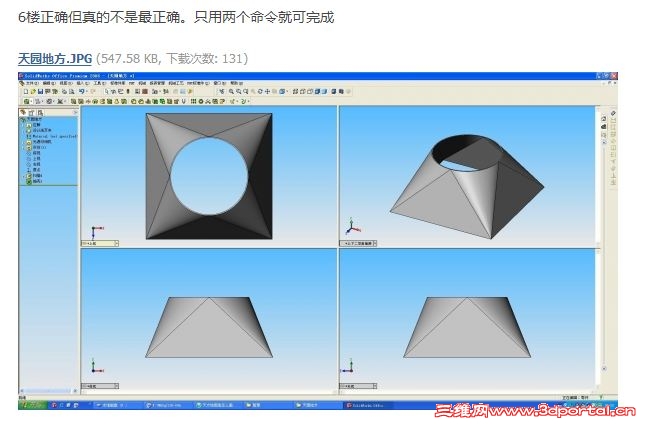

以下是解答图片：
& A5 ?) J+ e$ ?  ?
, c! }* b- [, f+ ]; Y
9 _  Z/ i* g: d; Y0 |# r) e  T第二种方式是我没弄明白，怎么用扫描做出来，我一般都是用钣金放样，是否有同学可以解答出来~~~

) Z% s* m% M0 G; b$ [/ |) q5 q* h# F

魅-影

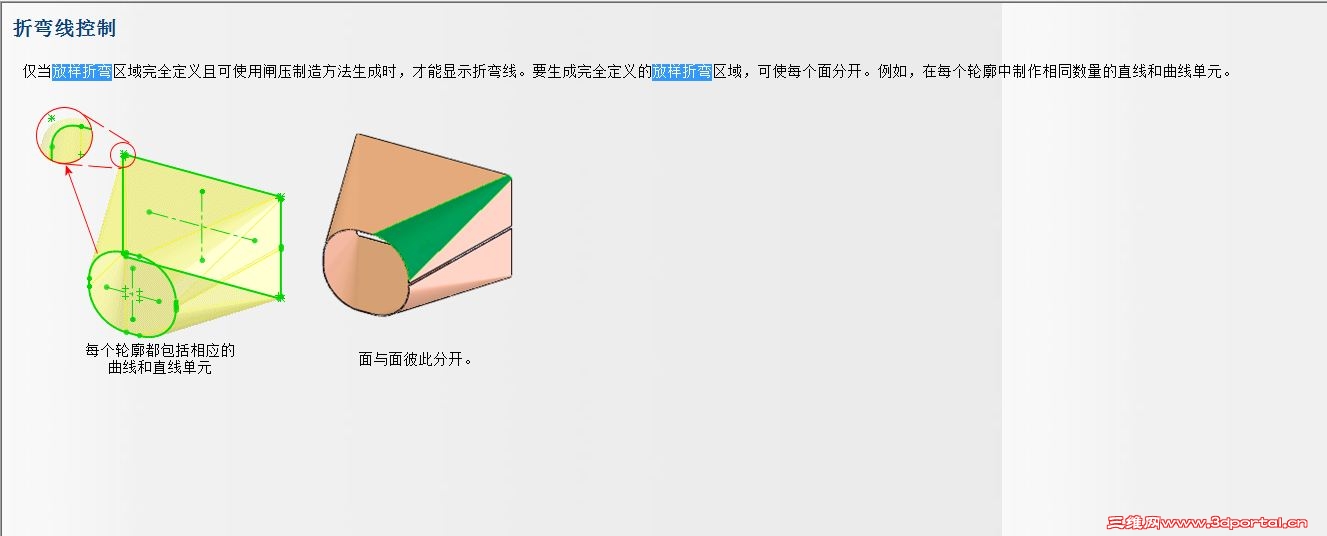

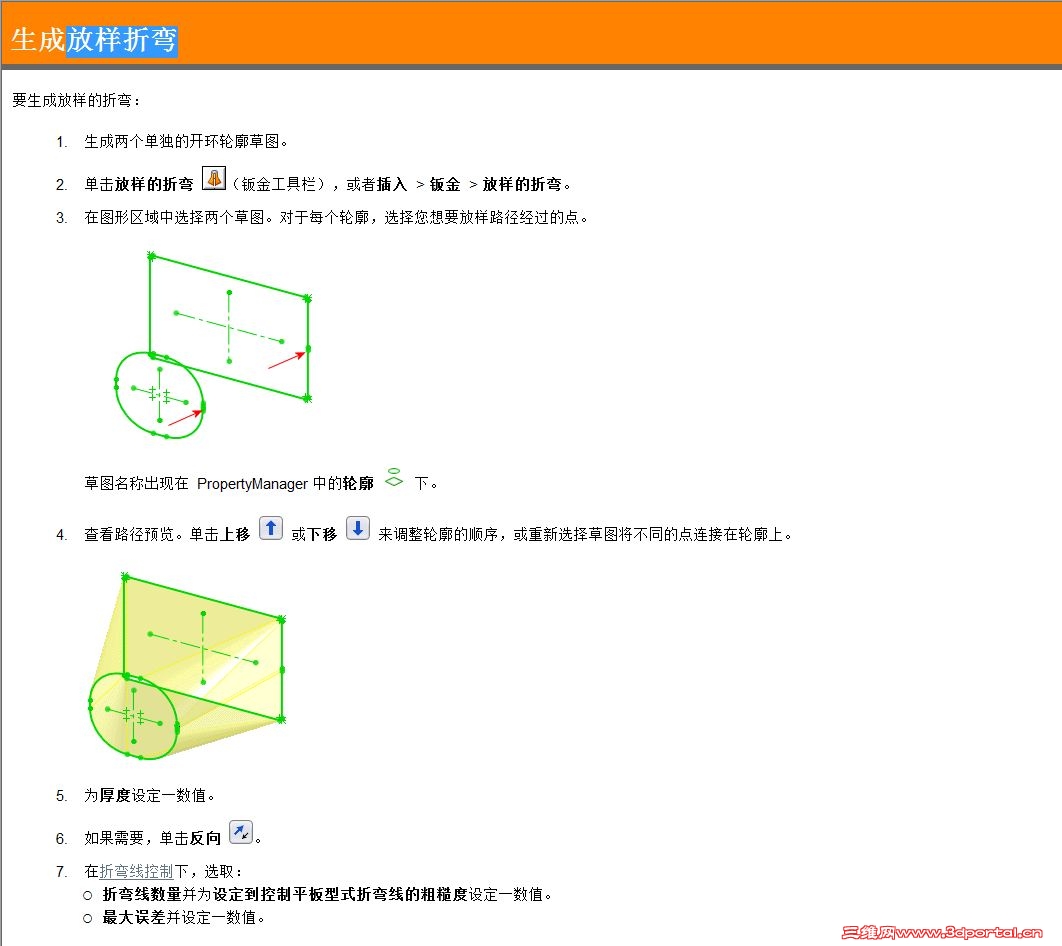

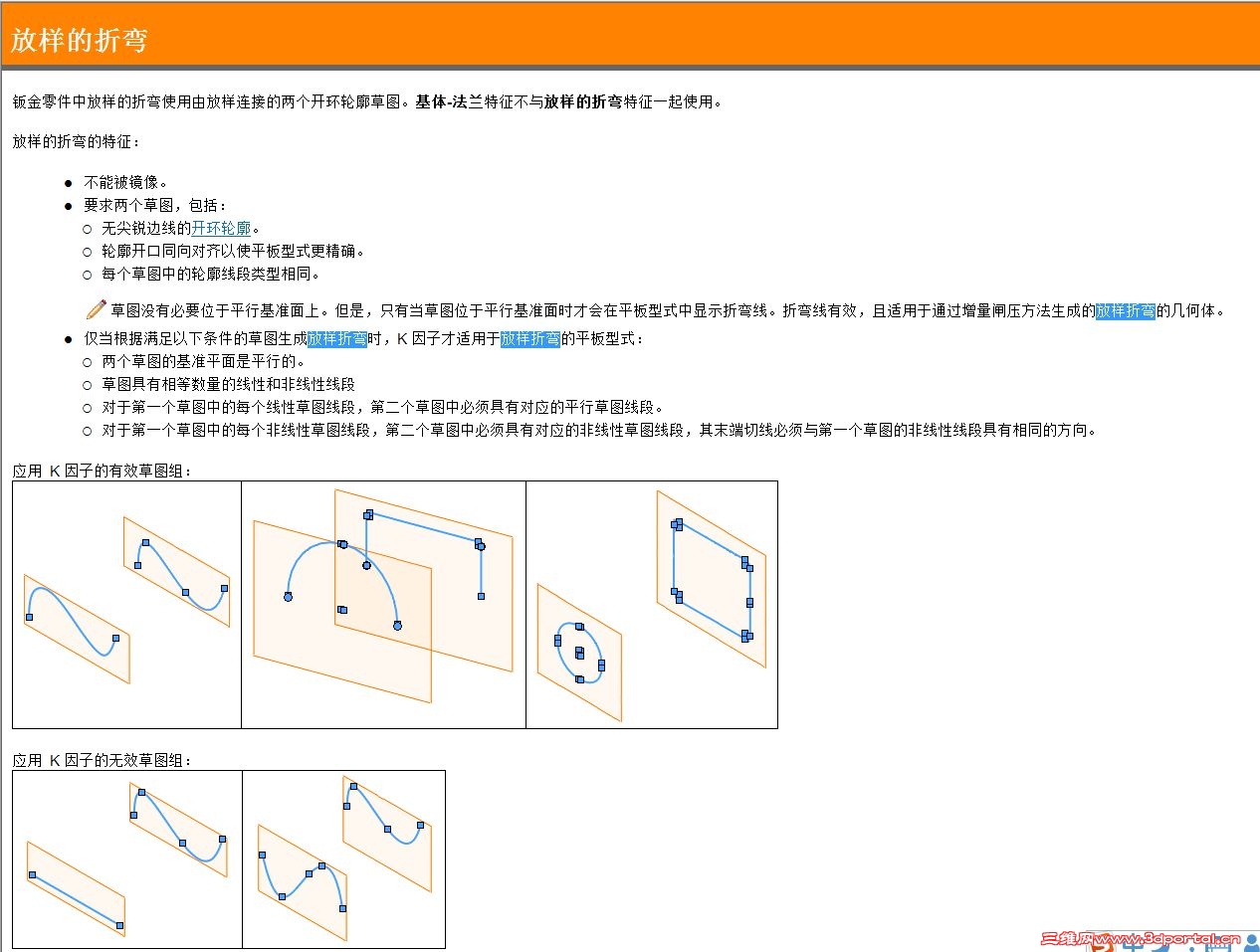

两个开环轮廓进行放样折弯，这两个基准面平行时有折弯线。圆口的圆形有正方形加圆角变为近似圆，方口的矩形要加适量的圆角，这样进行放样折弯后，三维实体不变形。SW的本地帮助里面讲的很详细。

魅-影

这里有个偏心天五方地圆的图，原贴地址：http://www.jxcad.com.cn/forum.ph ... =1836127&extra=有兴趣的朋友可以画画。
* v5 u( a8 [7 c8 j8 e: L

magicnie

魅-影 发表于 2018-1-12 09:46
, l) o$ o+ B: j$ |+ h! k# l. [+ ~两个开环轮廓进行放样折弯，这两个基准面平行时有折弯线。圆口的圆形有正方形加圆角变为近似圆，方口的矩形 ...

+ Q; R2 k0 ~  W3 _2 x: I你好，你说的这种方式，是我正常的操作方式。
1 q: }% D. [% F+ M8 y2 U, h

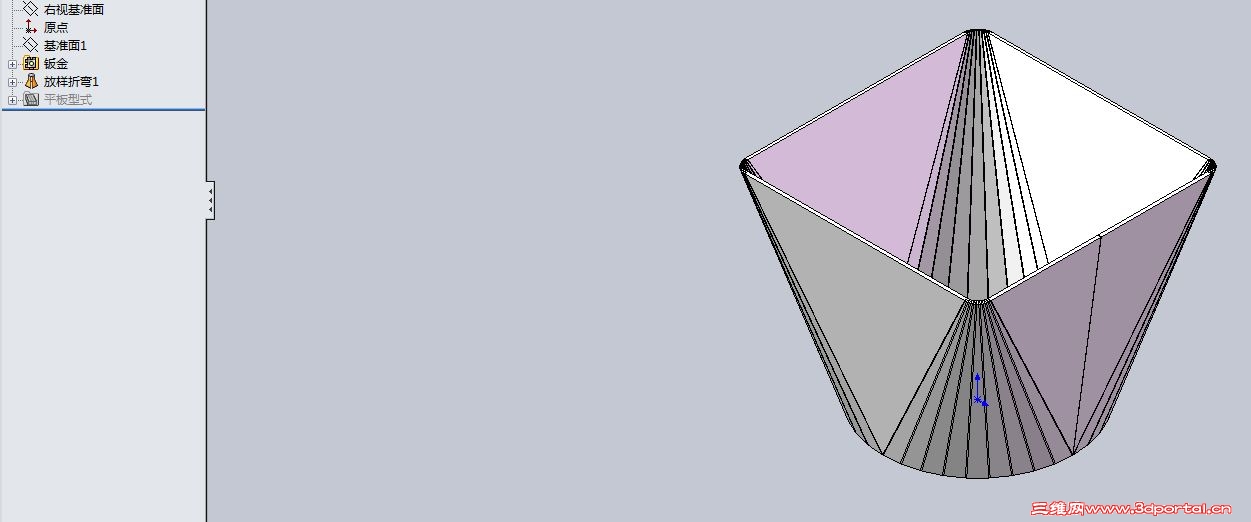

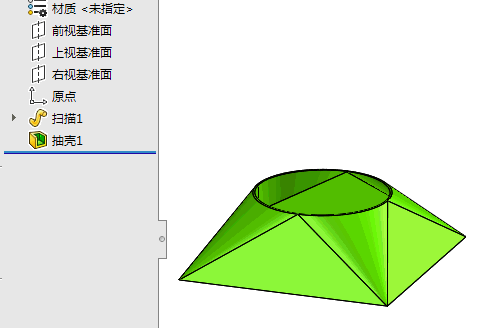

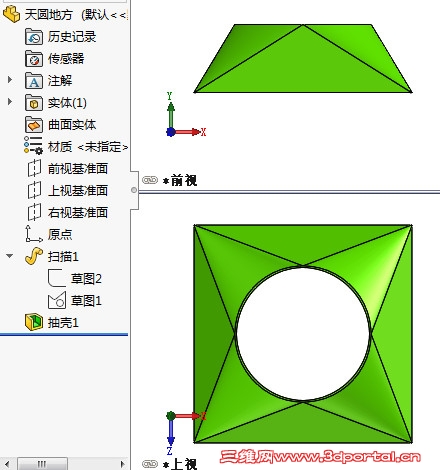

( Y) [5 S+ h4 p5 q但我现在疑惑的是，我们用放样折弯，管理树栏是放样折弯，但我疑惑的那位同学，是用扫描和抽壳的方式做出来的


如上图，我们用放样折弯是放样折弯 ，但那位同学的步骤 是扫描和抽壳
# }/ a+ m# H3 m) h) N
; a! d& E8 S  J3 ?; ]

魅-影

magicnie 发表于 2018-1-12 16:05
你好，你说的这种方式，是我正常的操作方式。
' T7 c- R" ~. l
# m* d. c( T+ y' k4 k- L但我现在疑惑的是，我们用放样折弯，管理树栏是放样折弯 ...

( E/ s- ]7 h; G' a* a% q" d. Y我用扫描做出的和你上传的图片不太一样，不知道他是怎么做的。抛砖引玉吧，谁知道怎么做的指点一下(学习一下思路)。

魅-影

magicnie 发表于 2018-1-12 16:05
你好，你说的这种方式，是我正常的操作方式。

但我现在疑惑的是，我们用放样折弯，管理树栏是放样折弯 ...

+ f7 e- A0 _% W6 ?( o2 i能否把原贴网址发出来？去原贴看看

SW2016

天圆地方之扫描做法
http://www.goto3d.cn/discuz/foru ... C%D4%B2%B5%D8%B7%BD

SW2016

$ L% M; i' R& p, D( R. M; u
0 I' d1 [. `3 t. T0 j

* O# P) M5 j8 W做个动画玩玩
8 u4 \7 O: Q6 ^* z
+ f! u, K, Z1 S4 q3 F

魅-影

SW2016 发表于 2018-1-16 00:19
做个动画玩玩

谢谢指点！学习一下

magicnie

魅-影 发表于 2018-1-15 15:15
; C- V/ R/ _! `2 M, k我用扫描做出的和你上传的图片不太一样，不知道他是怎么做的。抛砖引玉吧，谁知道怎么做的指点一下(学习 ...

学习了，还是SW运用不到家啊

magicnie

SW2016 发表于 2018-1-16 00:19
% R( g1 I0 Y& m  J8 l' K做个动画玩玩

非常感谢指点，又学到了
, A, T7 {7 s+ i5 W, D: C" |  Z" L

SW2016

魅-影 发表于 2018-1-16 08:37
- }+ S) V6 \2 y. v9 Z( A' ^& @谢谢指点！学习一下

7 J7 r( K+ L- E  Y& g, v  e8 k学到了就很好啊，期待您能展示一下学习成果。

SW2016

magicnie 发表于 2018-1-18 09:39
" ]7 \& `0 z+ [. U3 P: N非常感谢指点，又学到了

学到了就很好啊，期待您能展示一下学习成果。
