[求助] 请教大神：这个草图是怎么画的？

[复制链接]
chenmik
发表于 2018-3-5 12:44:28 | 显示全部楼层 |阅读模式 来自： 中国广西南宁
其他
主题分类用于问题归类:

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x
在隔壁看到的，居然没有过定义，真是神奇！8 E( j+ I, @* K% r0 _! g* M
; W* _; a8 r% R2 ?+ T
回复

举报

wxg263
发表于 2018-3-5 13:12:48 | 显示全部楼层 来自： 中国江苏苏州
不知道，不会画，隔壁是哪里
回复 支持 反对

举报

木_棉
发表于 2018-3-5 14:39:10 | 显示全部楼层 来自： 中国上海
系统选项里面，颜色，把“未输入的尺寸(从动)”颜色改成黑色

点评

keilei001

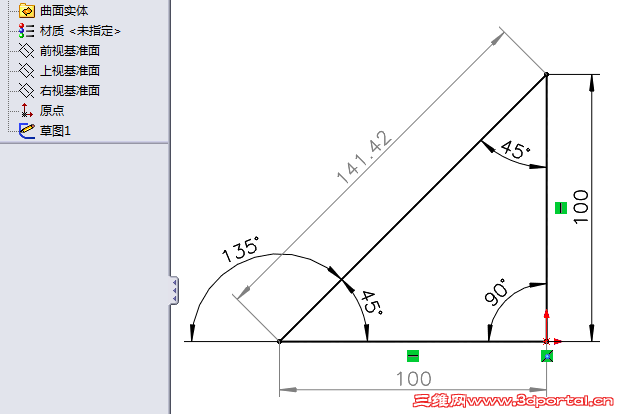

没改系统的尺寸的颜色 [attachimg]2327910[/attachimg] [attachimg]2327911[/attachimg]  详情 回复 发表于 2018-3-5 15:34
回复 支持 反对

举报

keilei001
发表于 2018-3-5 15:34:21 | 显示全部楼层 来自： 中国广东肇庆
木_棉 发表于 2018-3-5 14:39
! l, i( l* l( Q$ s& O3 Y' a系统选项里面，颜色，把“未输入的尺寸(从动)”颜色改成黑色
1 }. a5 \" \: v% ~+ K  x* @
没改系统的尺寸的颜色6 ~9 ~& ?7 f& D# L3 i) I( ]

/ B4 e+ Z( s* a5 V3 v2 [9 R 2018-03-05_153108.png
; V7 ^9 {# N6 W: x0 ]  j% }# _) }2 u) y* W( S% l
* N. [/ C* [* n9 U/ W& u
回复 支持 反对

举报

keilei001
发表于 2018-3-5 15:36:03 | 显示全部楼层 来自： 中国广东肇庆
这其实是个脑筋急转弯的问题。

点评

chenmik
请大神赐教，我想了好久没想出来。  详情 回复 发表于 2018-3-5 20:36
回复 支持 反对

举报

wxg263
发表于 2018-3-5 15:49:20 | 显示全部楼层 来自： 中国江苏苏州

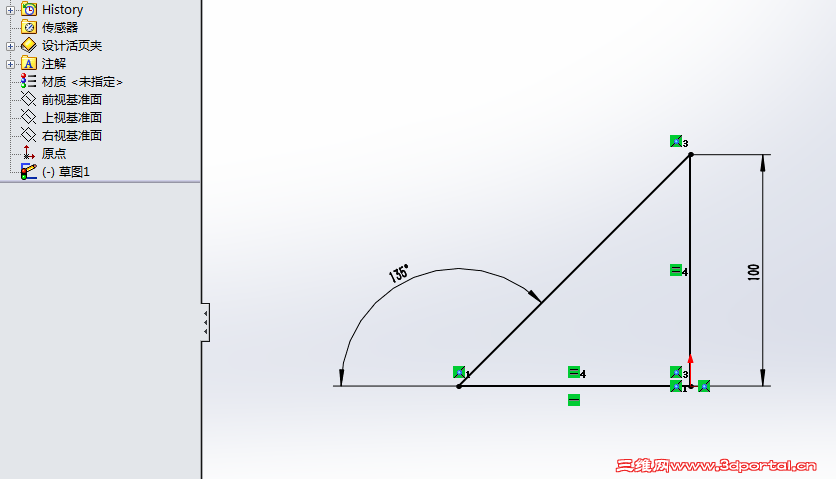

QQ图片20180305154840.png 不是应该越少限制尺寸越好吗

点评

keilei001
这是娱乐题  详情 回复 发表于 2018-3-5 16:00
回复 支持 反对

举报

keilei001
发表于 2018-3-5 16:00:00 | 显示全部楼层 来自： 中国广东肇庆
wxg263 发表于 2018-3-5 15:497 v; P- N" v2 \  u
不是应该越少限制尺寸越好吗
/ D. ]  W: _" X' k  }: o  B
这是娱乐题
回复 支持 反对

举报

木_棉
发表于 2018-3-5 16:36:07 | 显示全部楼层 来自： 中国上海
keilei001 发表于 2018-3-5 15:34
) E6 j! [- F5 p没改系统的尺寸的颜色
3 A, t, a9 |, e* \* c1 H9 U. L
原来如此，开始没有想到
回复 支持 反对

举报

chenmik
 楼主| 发表于 2018-3-5 20:36:19 | 显示全部楼层 来自： 中国湖南益阳
keilei001 发表于 2018-3-5 15:36
- x0 N5 ~/ @- J, ^+ c- m$ g9 b这其实是个脑筋急转弯的问题。
1 A' W, O$ q2 t1 h, ~
请大神赐教，我想了好久没想出来。

点评

keilei001
没看原题，只看到几何关系只有一个重合约束。 不知原题的要求，我的理解不一定符合题意，仅供参考。 [attachimg]2327920[/attachimg]  详情 回复 发表于 2018-3-5 22:29
回复 支持 反对

举报

kungli03
发表于 2018-3-5 21:32:07 | 显示全部楼层 来自： 中国台湾
這是台湾來的题目http://solidworks.org.tw/forum.php?mod=viewthread&tid=25390
2 a  V3 G# p# ~: Z- `$ t0 g( |
回复 支持 反对

举报

keilei001
发表于 2018-3-5 22:29:30 | 显示全部楼层 来自： 中国广东肇庆
本帖最后由 keilei001 于 2018-3-5 22:31 编辑 7 s" z& y1 x6 ]2 q# Y" ]3 N  }
chenmik 发表于 2018-3-5 20:36
- e1 O5 c* m& f' L- y% ^( {6 ~% b% H; h: R请大神赐教，我想了好久没想出来。
5 R3 c8 h& L7 j) {& q

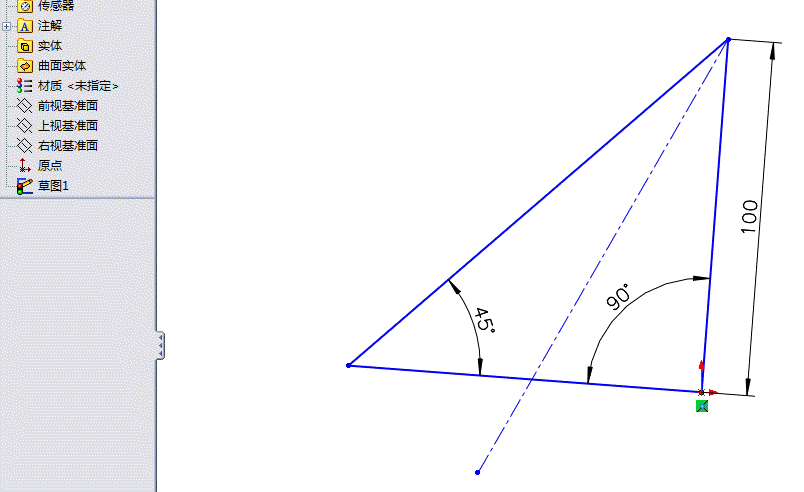

没看原题，只看到几何关系只有一个重合约束。( d+ ]6 [3 i9 o5 t9 Y, y& D* }
不知原题的要求，我的理解不一定符合题意，仅供参考。7 a' B; V% Z# D( F& Q
如果只要求达到图片所示效果的话，方法还有很多的。
* x3 q  k* v# Q& v/ ~1 i2 R# U4 _: p9 n1 c

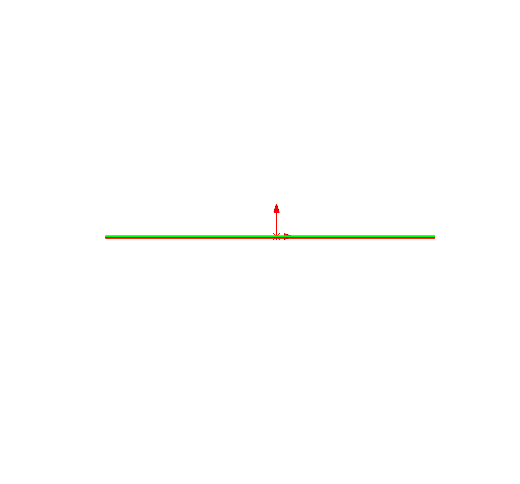

' y% l0 d0 B' ] 06.gif 9 {, y+ s5 N* ?8 m
; g: J1 e% V$ N5 a. X) U4 h& N

2 L9 d, S- ^4 u& J: w0 r, G5 w
回复 支持 1 反对 0

举报

keilei001
发表于 2018-3-6 01:37:02 | 显示全部楼层 来自： 中国广东肇庆

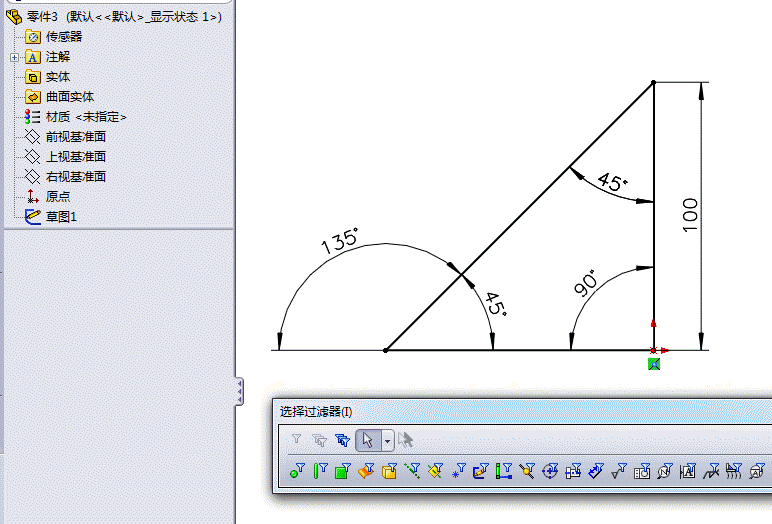

跟着11楼kungli03老大提供的链接看了一下原题，发现上面的做法不符合题意。7 m; T+ }4 |9 S' \- a
原题要求只用三条线段，重新画了一下。
  a  x6 k# }" S: l动画最后一步只是说明没有改尺寸的颜色。& j# r$ v$ M! |' P0 Z4 v% q
5 r2 x' P9 U+ ~" `$ @3 ~8 c

点评

chenmik
多谢大神解答！  详情 回复 发表于 2018-3-6 09:46
回复 支持 反对

举报

zqm
发表于 2018-3-6 08:46:09 | 显示全部楼层 来自： 中国湖南
本帖最后由 zqm 于 2018-3-6 08:53 编辑
- G6 d. Y. w  k: j& c! Q; D& D0 B
  U& p+ i6 T$ @0 `9 }这个有点意思

多尺寸草图.rar

42.66 KB, 下载次数: 10
回复 支持 反对

举报

chenmik
 楼主| 发表于 2018-3-6 09:46:16 | 显示全部楼层 来自： 中国广西南宁
keilei001 发表于 2018-3-6 01:37* o3 v  m% D, g4 ^8 F( p
跟着11楼kungli03老大提供的链接看了一下原题，发现上面的做法不符合题意。
; O3 ~" [3 t$ p; P& g原题要求只用三条线段，重新画 ...

! p2 G5 Z; [( V. @) Z; }" ?. ^多谢大神解答！
回复 支持 反对

举报

骚丽的蜗壳丝
发表于 2018-3-17 06:25:52 | 显示全部楼层 来自： 中国上海
有什么意义吗: ^, k5 M+ Q5 b; U& w, c  a

点评

keilei001
这个练习可以让人认识到几何约束的重要性。  详情 回复 发表于 2018-3-17 11:29
回复 支持 反对

举报

keilei001
发表于 2018-3-17 11:29:50 | 显示全部楼层 来自： 中国广东肇庆
骚丽的蜗壳丝 发表于 2018-3-17 06:25
/ M; v  s4 T. T5 L2 z有什么意义吗

+ B# k& F! q  H2 {这个练习可以让人认识到几何约束的重要性。
回复 支持 反对

举报

抒怀新
发表于 2018-3-17 16:48:29 | 显示全部楼层 来自： 中国江苏镇江
keilei001 发表于 2018-3-6 01:37
5 q. C/ u6 Y0 C4 h" C: K* g& ~跟着11楼kungli03老大提供的链接看了一下原题，发现上面的做法不符合题意。$ X. ~  ?/ Q' K) G- L5 E& Z8 P5 h
原题要求只用三条线段，重新画 ...

1 V' u$ B, p0 x) y" {3 }$ QK大厉害，出个教程吧
  a" _+ Y; N" d8 E9 f  J" c

点评

keilei001

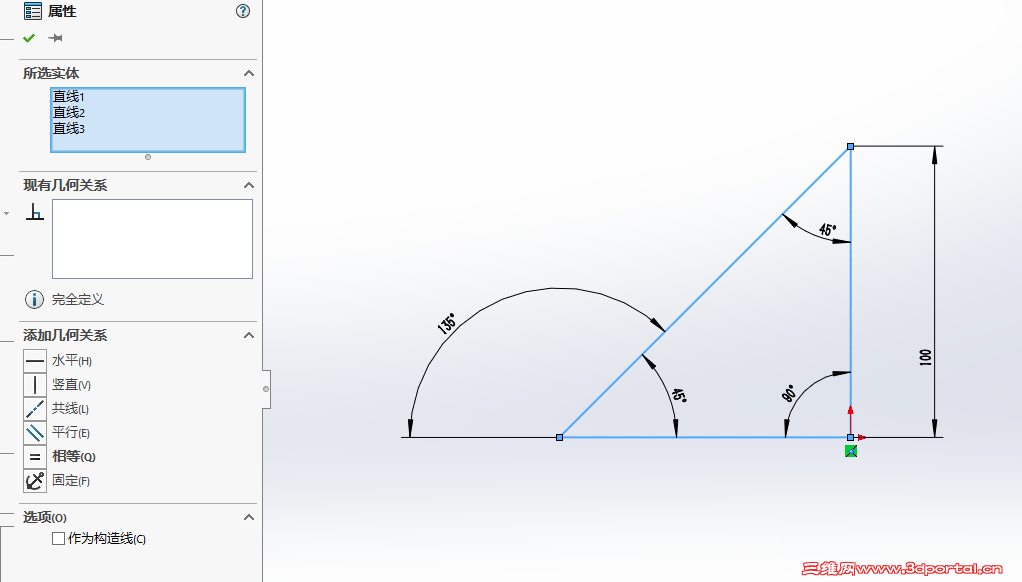

出教程我是没资格的，大家共同学习。抒大要注意的是原题的要求： 1、草图要完全定义； 2、草图只能有3条线； 3、只有一个重合的草图关系； 4、尺寸标注方面：1个距离、3个角度和1个三点定角。 要满足上述四点才  详情 回复 发表于 2018-3-17 20:40
回复 支持 反对

举报

keilei001
发表于 2018-3-17 20:40:29 | 显示全部楼层 来自： 中国广东肇庆
本帖最后由 keilei001 于 2018-3-17 20:46 编辑 ; a( Z0 L  R- c( I$ N% `2 f# b1 u: P& N
抒怀新 发表于 2018-3-17 16:48
4 }1 z. |$ W1 y% X) X+ {3 w; `3 XK大厉害，出个教程吧
+ S$ e3 W( }' O5 H0 r, b
出教程我是没资格的，大家共同学习。抒大不妨继续想想，我明天再放上我的做法。
# l# Q! Z3 W/ A; f% ~2 t要注意的是原题的要求：; Y. y- |& ~  ]6 a. C
1、草图要完全定义；
2 h, ?5 e( }. E. U2、草图只能有3条线；0 g8 [$ L; i; j, }" m. ~$ v# m- l
3、只有一个重合的几何关系；( j! e" H! z! l: U
4、尺寸标注方面：1个距离、3个角度和1个三点定角。
% P; ^, ?, ]1 F要满足上述四点才算做出。
9 W2 v& h# \" g, g( t* ^8 h因此14楼zqm老大做得不对，多了1个距离100，如果没这个100，那么他的草图是欠定义的。
% }( e$ F9 L, ]9 s2 n2 a7 W

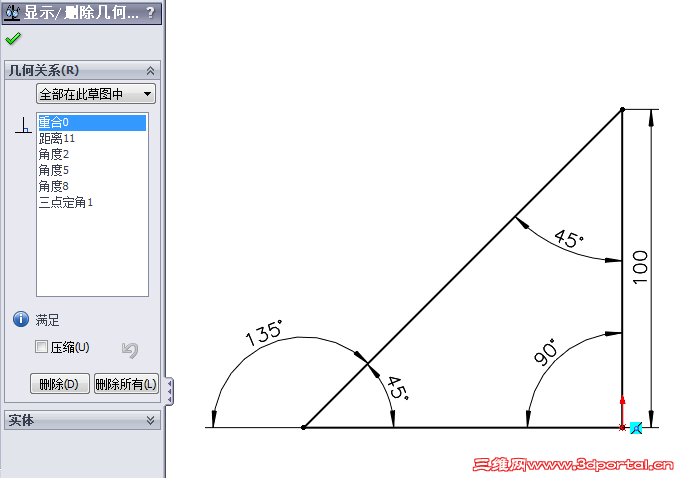

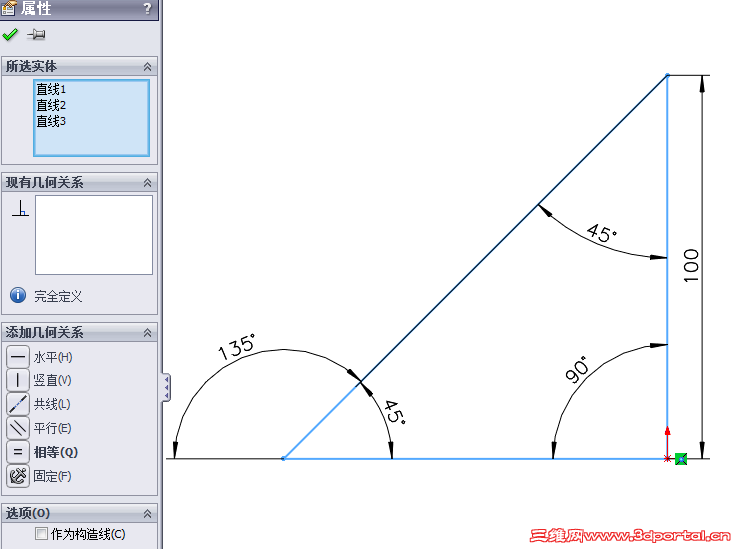

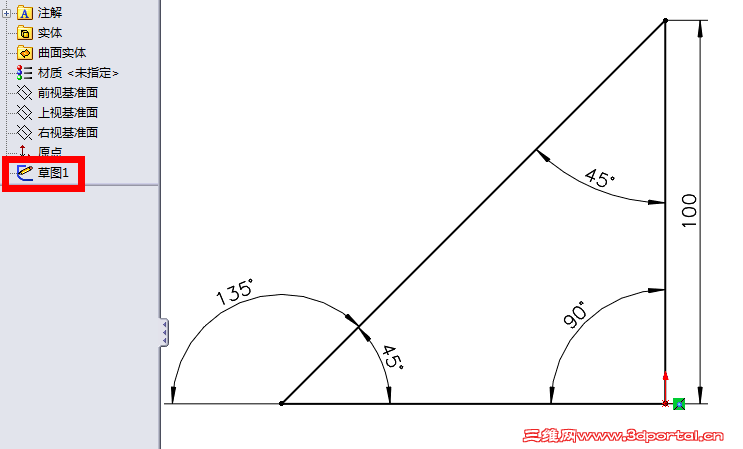

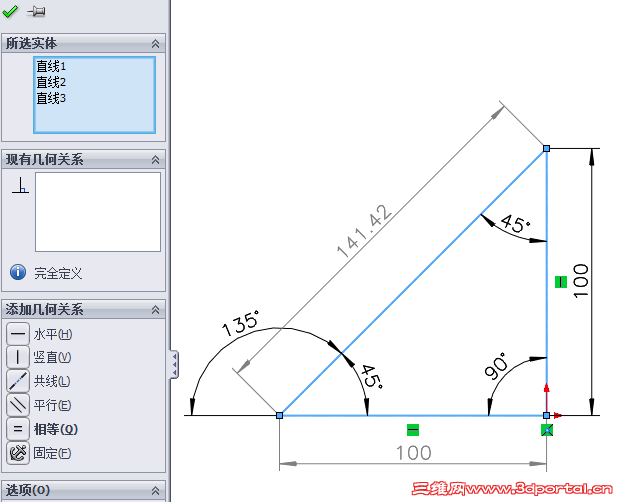

6 K) F: z% W8 G. \  h6 C) O 2018-03-17_202849.png $ v0 z3 r: C/ E: ~0 _/ E! \/ R# ~

; G# @9 @  v; G3 E& j. m0 h- V: {注意看草图是完全定义的
! V# u# U3 P' a$ s
2 V3 G+ A+ b6 O: l 2018-03-17_202923.png
6 X$ l! S' @# t& q, m 2018-03-17_204536.png 4 K" k  \2 w, z$ L' N
3 V8 J. f* V$ ~, Y9 r" I

2 F! }2 @& O1 b3 ?2 q- |. q: R* e: n$ ?. @7 t9 m
回复 支持 反对

举报

NC@jiang@nan
发表于 2018-3-18 01:03:38 | 显示全部楼层 来自： 中国广东深圳
很明显的，把水平线和竖直线的“水平”与“竖直”约束关系去掉就一切迎刃而解了。
回复 支持 反对

举报

文惠
发表于 2018-3-18 01:44:39 | 显示全部楼层 来自： 中国广东肇庆
NC@jiang@nan 发表于 2018-3-18 01:037 J! F% C* m4 \6 E
很明显的，把水平线和竖直线的“水平”与“竖直”约束关系去掉就一切迎刃而解了。
! I  @" K0 t3 X. F
原来如此！有请这位大哥动手画一下把图贴上来让我学习一下。

点评

NC@jiang@nan
小弟不才，画了下。 直角那个顶点不要和原点重合，给竖直线和原点添加重合关系。两个45度角中的一个标注的是线段和基准面之间的角度，不知道这样算不算投机取巧，敬请指点。 动图我不会做，只能放个最后结果的图片  详情 回复 发表于 2018-3-18 22:44
回复 支持 反对

举报

抒怀新
发表于 2018-3-18 13:41:11 | 显示全部楼层 来自： 中国江苏镇江
本帖最后由 抒怀新 于 2018-3-18 14:06 编辑 $ W  Z  U$ b) i, I" y7 Z/ Q' J5 U
keilei001 发表于 2018-3-17 20:40
1 A  u# ?) z1 E7 h  x, L( \5 t出教程我是没资格的，大家共同学习。抒大不妨继续想想，我明天再放上我的做法。5 B- Z% e& u$ [- Y9 N  M
要注意的是原题的要求： ...
谢谢K大回复！; v7 Q$ V, M( z  R$ h7 w5 F

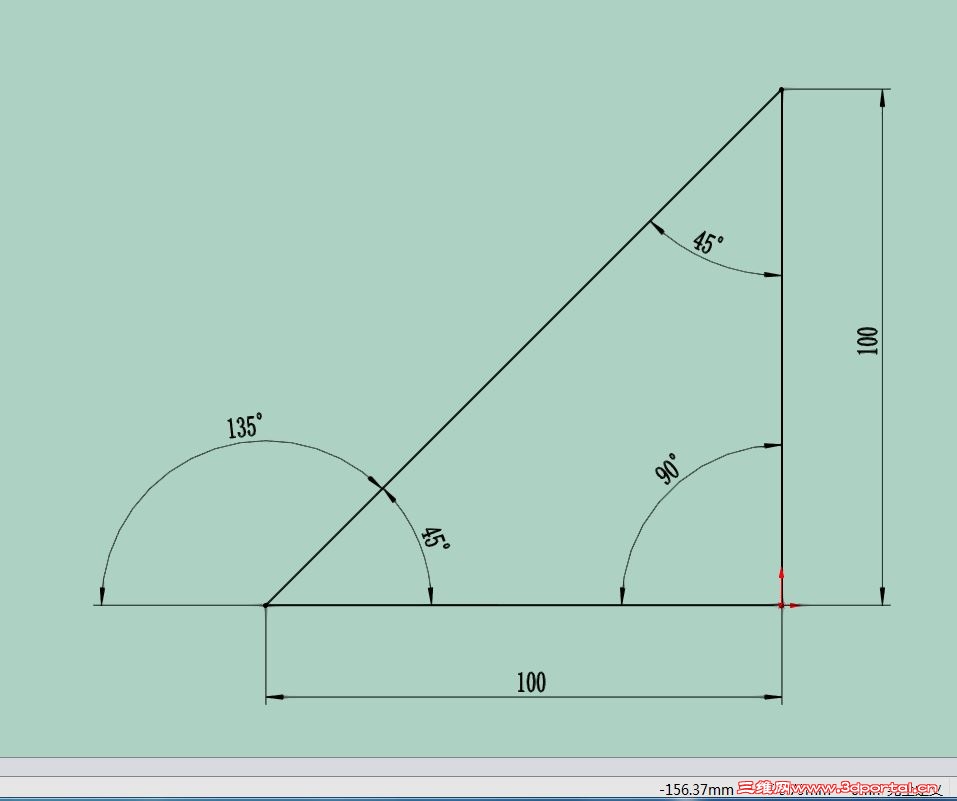

想了很久，原来那个重合几何关系是点和直线% }/ d0 a* D$ S6 E' n  w7 ?  |9 l
3 I' M7 s/ F+ M
& ]/ ]. N; \. S7 k2 Z9 b' h) p% {2 c" I5 g% D0 v+ c4 r

; r- E( l! r) ]
4 t/ a, [/ X# k0 K

点评

keilei001
抒大机敏过人，恭喜成功做出。 最后一步也可以把直角的顶点和右视基准面重合，效果是一样的。  详情 回复 发表于 2018-3-19 12:25
回复 支持 反对

举报

抒怀新
发表于 2018-3-18 14:05:37 | 显示全部楼层 来自： 中国江苏镇江

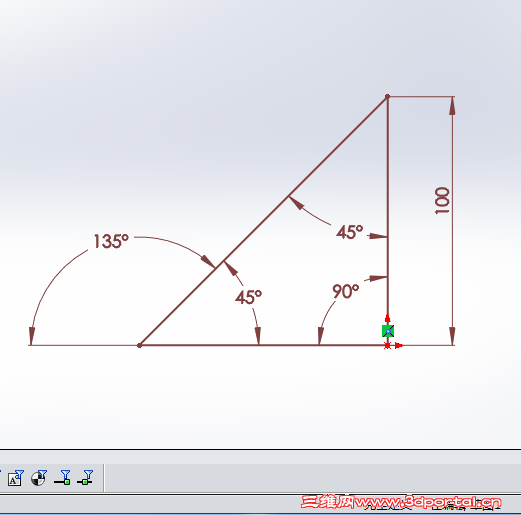

上传我的做法( r4 M+ ^( z1 D+ n* n
% L1 X+ m  \8 T0 q: _
回复 支持 反对

举报

NC@jiang@nan
发表于 2018-3-18 22:44:09 | 显示全部楼层 来自： 中国广东深圳
文惠 发表于 2018-3-18 01:441 c8 v  b( ]1 a3 [* \
原来如此！有请这位大哥动手画一下把图贴上来让我学习一下。

) ~8 Y' a- ^* K9 u小弟不才，画了下。

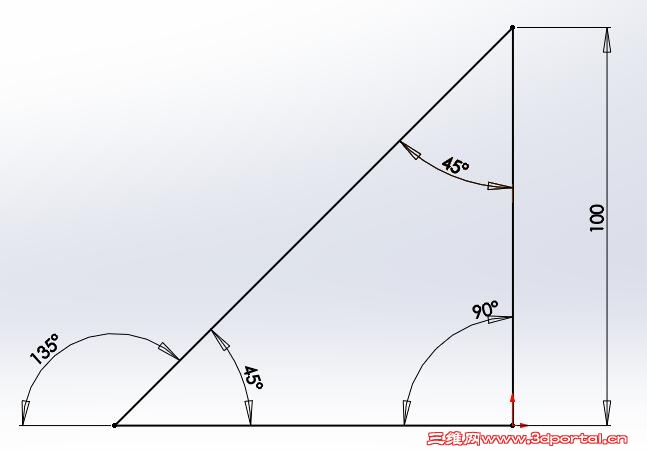

8 f* P; w) V# v" P7 }6 T) q& f* o3 K直角那个顶点不要和原点重合，给竖直线和原点添加重合关系。两个45度角中的一个标注的是线段和基准面之间的角度，不知道这样算不算投机取巧，敬请指点。
3 I, w6 O9 J" p; Y0 P$ J  B9 G. p动图我不会做，只能放个最后结果的图片。
回复 支持 反对

举报

文惠
发表于 2018-3-19 10:50:20 | 显示全部楼层 来自： 中国广东肇庆
NC@jiang@nan 发表于 2018-3-18 22:44
* v$ Q6 W  {9 Z9 [小弟不才，画了下。0 O3 g0 m  i/ B2 s- v1 s
直角那个顶点不要和原点重合，给竖直线和原点添加重合关系。两个45度角中的一个标注 ...

! L7 N* \7 ]  V' C; W  B: \4 n江南大哥厉害，多谢指导。
回复 支持 反对

举报

keilei001
发表于 2018-3-19 12:25:26 | 显示全部楼层 来自： 中国广东肇庆
抒怀新 发表于 2018-3-18 13:41) l% j# i1 B8 ^" j/ o# q
谢谢K大回复！
1 {1 g4 I$ {  g$ g* ~! B0 |想了很久，原来那个重合几何关系是点和直线

/ T0 }& J, K' I. x, j% e, a3 W抒大机敏过人，恭喜成功做出。$ D- m8 Y! ^; r; u
最后一步也可以把直角的顶点和右视基准面重合，效果是一样的。
回复 支持 反对

举报
