【实用技巧】巧用中望3D交错阵列功能实现各种规则图案创建

Abby001

       使用中望3D进行绘图，几个简单的步骤就可以实现各种花式的花纹，真正实现建模傻瓜化。本次课程我们将学习如何运用中望3D2018中的交错阵列功能来画出菱形网。

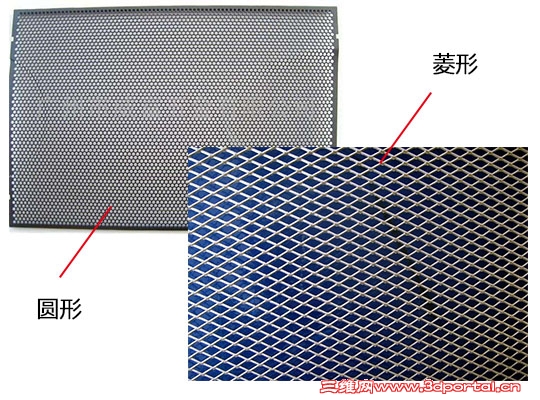

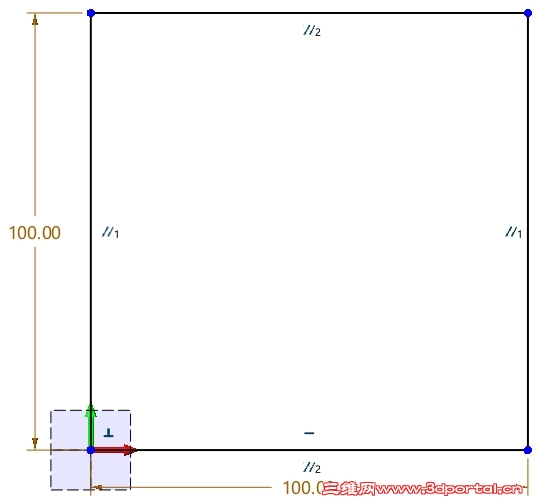

       第一步：创建基板，绘制一个100*100的正方形草图拉伸0.5厚度的板，绘制草图如图1所示。

图1

       第二步：拉伸出0.5厚度，如图2所示。

图2

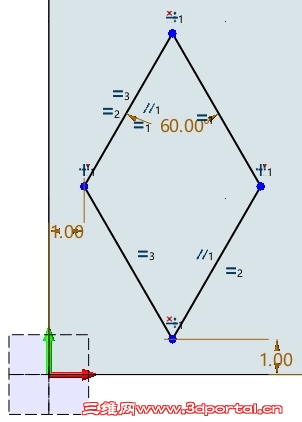

       第三步：绘制菱形图案草图，如图3所示。

图3

       第四步：在基板上拉伸减除出菱形图案，如图4所示。

图4

       第五步：使用阵列特征功能列出错开的规则图案，注意在页面方向交错模式选择交错阵列，如图5所示。

图5

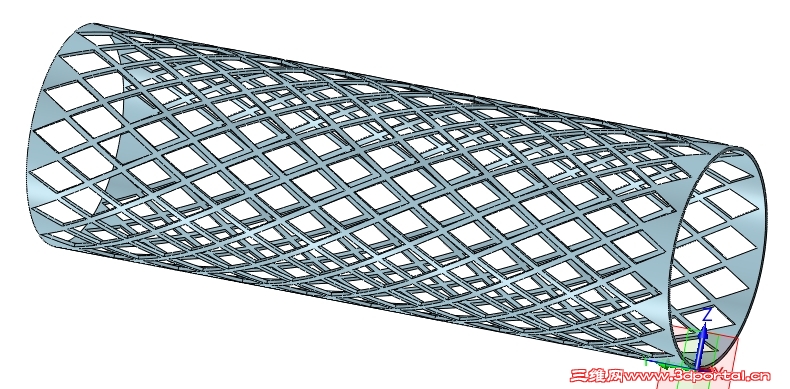

       第六步：另外，还能使用圆柱折弯功能卷成圆柱形状，如图6所示。

图6

       至此，菱形网的绘制已经完成。中望3D交错阵列的方式使得我们可以轻松绘制各种规则形状的图案，相信大家通过以上例子能熟练掌握这几个简单的步骤，并且将其运用到花纹网面的设计中。

       马上下载中望3D2018版，体验智能设计，让创意无极限：http://www.zw3d.com.cn/product-58-1.html
