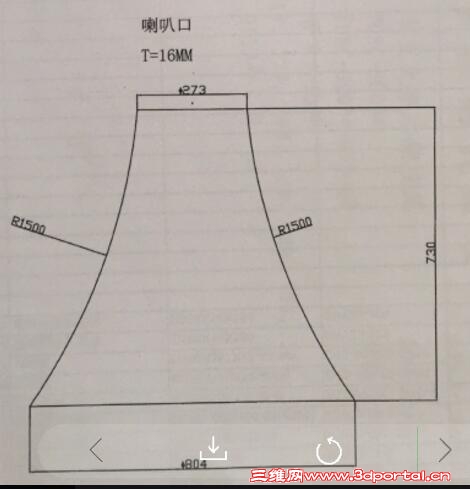

这个双曲线圆筒如何做展开图？

骚丽的蜗壳丝

6 y9 ^% z1 z' z# h' X# O) P! Z用钣金功能不会做，目前用曲面做的，只能展开一半，
! ~* O' j  q0 g2 w, f) ~不知道高手们如何解决这个问题

( r) U5 @5 T# q  ^) f8 V

文惠

展开的目的是什么呢？仅仅是为了看看吗？

骚丽的蜗壳丝

在一个压力容器群看见的这个问题，有人要下料展开图，我挺感兴趣

骚丽的蜗壳丝

寂静天花板 发表于 2018-5-16 09:41
" M/ W, d) D  g$ K1 _9 d# Z6 o这是一个不可展开的曲面，毫无疑问的，不过强行展开不是问题，要不然冲压件该如何设计，问题是这种用于重工 ...

* g5 `" ~( z* o. v+ E刚毕业时，在一个大学研究所上班，当时公司有个钣金软件，是和天河软件一起买的，很牛逼的，
( L  s7 h- `: i, g% c! y5 R7 Q( z可以把很多钣金件都排样在一张图纸里，至今已经10多年没有接触了，当时忘记了什么名字。
