300×300方口手动插板阀

keilei001

; S9 |, n3 W+ T+ V* n" A* y

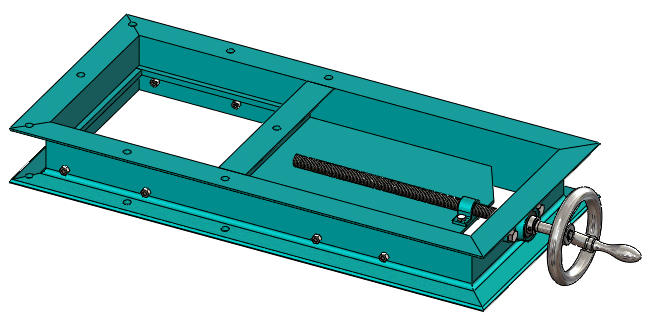

  h+ E- X+ l" H" G因工作需要，画了个手动插板阀。
' c. l# R5 D0 O6 |简陋的模型，结构可能不合理，而且没有焊接会散架的。
! B8 u) B; w* _3 j

( Z4 v) ], u0 l0 ~  W9 Q5 j0 i
8 P' ]8 T0 ^8 C  d! u4 l- ?
/ M  Y. y/ W4 x0 w
4 N% x9 q& A3 g( h* b' _

keilei001

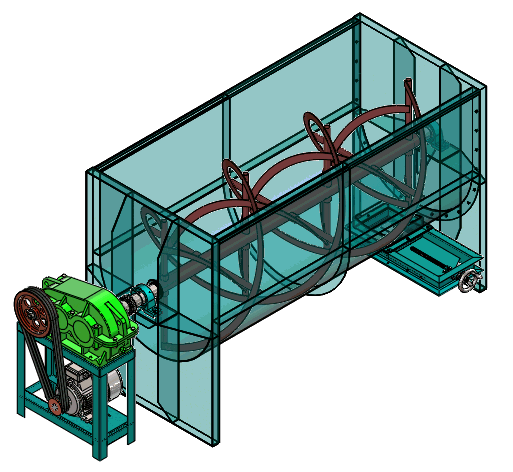

; _; V6 x, M$ U7 ^) w6 Z: r用在这里的，非常简单的机器。

5 |1 p0 u( d+ I# i

wxg263

厉害了楼主，这些说实话 画不难，就是出图 我现在发现非常难，一个标注没弄好，就加工错了，楼主要是出图这个怎么出

keilei001

wxg263 发表于 2018-7-12 02:10
" [2 Y8 q7 ~, p' x4 }% f厉害了楼主，这些说实话 画不难，就是出图 我现在发现非常难，一个标注没弄好，就加工错了，楼主要是出图这 ...

5大做的机器可能非常复杂和精密。
我这些都是通用的，出图没难度的。
8 E; K- w$ D, o) U) P4 m; a8 M4 \2 y拿我这个插板阀来说，槽钢是型材，螺杆螺母轴承手轮是标准件或外购件，主要标注一下焊缝就行，其他的地方也就剩下螺杆和螺母、轴毂的配合公差了。

okjk

不管怎么说，一定要顶一下！！！！！
