[求助] 做钣金,关于切除里的的正交切除

[复制链接]
发表于 2018-12-7 09:42:12 | 显示全部楼层 |阅读模式 来自: 中国浙江台州
安装
主题分类用于问题归类:

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
画钣金的时候,有时候要有折弯的板,要根据另外一个东西形状进行切除,切面要跟钣金面垂直,所以会用到正交切除。* N- B" B7 B, [( v5 i+ W
但是正交切除的效果,是先按形状切除,然后再多切除一部分来达到正交效果。切完后看,可以发现是外侧的边线是草图的投影。2 w, h: d' k; m! Z
& r. D7 |' }2 m6 G# d例如这个图,中间横线是一个折弯,这是直接画一条直线,切完后的外侧边线是一致的。有没有什么办法正交切除,但是效果是先按形状切除,在补充一部分,让内侧边线是草图的投影。
' \. v/ f0 c6 l# j* |4 o) {/ k+ ]我要内侧的边线和草图一样。我试过基准面到对面,对面往回切除,都是只会少不多。
+ f) u% G) M* ~/ z5 j+ J; h难道只能草图的时候那里往外画?8 ~  Z7 f) u# H! p6 U
QQ截图20181207091646.jpg 正面5 B* Z+ E. a$ b! U( c3 }. z1 C% a

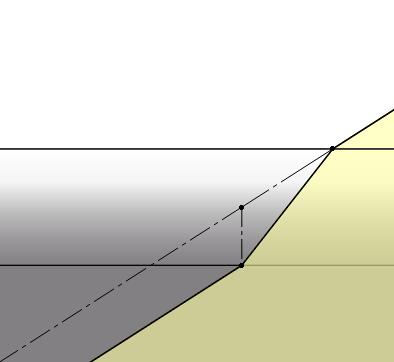

QQ截图20181207092126.jpg 反面

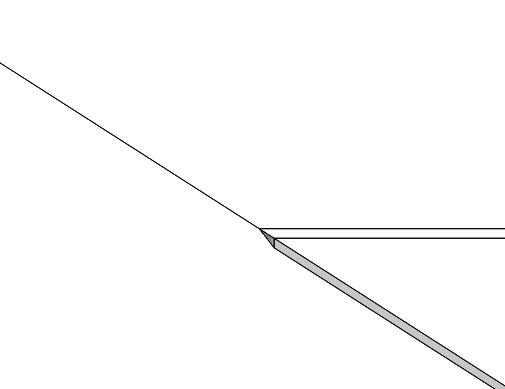

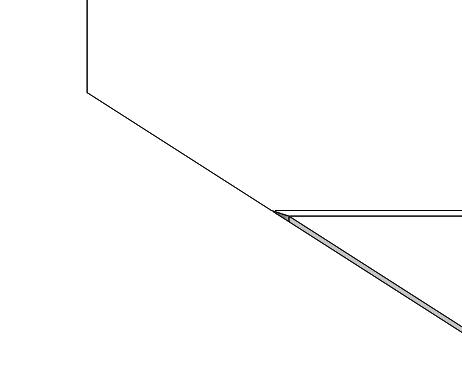

$ `- _  u3 F# T$ b4 F QQ截图20181207093307.jpg 切完后
6 k" o, N3 |. j0 G! w
5 i# S1 R* @1 w. H2 K我现在是这样画的,然后正交切除切完后,那个内侧的就是直线,这样要画很多条辅助线,反面要做添加几何关系。
6 b# _& M* _1 s+ [' n遇到配合的形状有圆形,切前形状草图就更加难画啦,因为要正交切除后是圆,切之前画的就要是椭圆,麻烦的要死而且形状还不准。
* X, O: S, Y+ f. e( t/ Y! s( k* [  Q1 `1 D5 d# C  |% x& m7 d3 m1 f
正交切除,按道理应该分一个正交多切除,一个正交少切除,但是现在我用正交切除是会多切除一点点。9 m7 d0 q; ^: L
 楼主| 发表于 2018-12-7 09:46:44 | 显示全部楼层 来自: 中国浙江台州
刚才又试了下草图改掉,原来是画的切除部分,现在画的要留下部分,选反侧切除,还是不行。; T. t! r& o8 k; ^) o6 W  {
正交切除就是等效于先拉伸切除,再把不垂直钣金的边线多切掉一点点。
发表于 2018-12-7 21:48:29 | 显示全部楼层 来自: 中国浙江金华
好奇怪啊,不一般都是外侧对齐么
* N4 ^$ X9 [- K3 R! _2 D你内侧对齐的话,要是那条边刚好要配合其他板材,不是会突出干涉么
 楼主| 发表于 2018-12-7 22:31:56 | 显示全部楼层 来自: 中国浙江台州
xyz3456a 发表于 2018-12-7 21:48
1 _+ q# Y) v3 w好奇怪啊,不一般都是外侧对齐么
5 v. u& o, ?5 `) i你内侧对齐的话,要是那条边刚好要配合其他板材,不是会突出干涉么
7 f# v! ?2 ^+ y4 \, r) d
我是画的一个四方漏斗,左右两面的钣金是正交切除,是要多切,外侧对其,前后两面的钣金是要少切,内侧对其。这样拼起来边线刚好在一起,里面焊在正交切除多切掉的缝隙里,外面多出来无所谓。如果都是外侧对齐正交切除,那样拼起来有一个很大的缝,不好焊。
发表于 2018-12-8 09:12:46 | 显示全部楼层 来自: 中国湖北武汉
楼主,你用什么软件?UG?$ B- ?: j: [3 w0 r+ t: {( D3 o
还有,你这问题描述看得人有点头晕,还没明白你要达到什么效果。
* b. m2 w/ G' U. ~' O+ i如果是我理解能力太差,请原谅!
