[推荐] CAD几何作图竞赛题（2019年1月），竞赛结果已公布

 关闭 [复制链接]
2005llnn
发表于 2019-1-9 09:41:07 | 显示全部楼层 |阅读模式 来自： 中国广西南宁
安装
主题分类用于问题归类:

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x
本帖最后由 2005llnn 于 2019-1-21 14:03 编辑 ! Y! F1 X, Y$ ~: L0 g

+ ]* \) o* P) G# u5 k感谢会员muhdi提供练习题  ' V3 I- p; S" h* L9 C
基础综合练习80. X: s$ f5 A) S' `( N" _
9 K8 b- s5 {$ E$ h0 B
: R: o+ j, f: r5 T, M% u用AutoCAD作图法求出该题要求的5个数值。 # o# I8 R: P0 j
尺寸精度要求精确到小数点后4 位。角度单位必须使用十进制度数,不得使用度/分/秒,百分
5 H2 l! O) {5 g% J# a( c) D 度和弧度,精度也要求精确到小数点后4位。
+ m% C4 v; S8 I3 g" Q9 R+ T3 b6 c! K; s. L' Z3 H
参赛会员注意：图片以“附件”形式上传，不要点击“插入全部附件”，. t% L: b, g0 }! Z' F( ]
阅读权限设置为“最高权限”。
% ?% W+ \" }1 {3 f$ i# C答题请在本主题帖内发回复帖* j, E8 V: n& ~0 {( w
  c' x' L7 n" \9 r

* A1 p4 J  i! U1 \% G7 @+ _5 T
回复

举报

2005llnn
 楼主| 发表于 2019-1-9 09:43:27 | 显示全部楼层 来自： 中国广西南宁
本帖最后由 2005llnn 于 2019-1-21 14:05 编辑 2 I( k3 U: ^3 @, k! n4 c
' R1 V% Y) W% X. W7 S% F

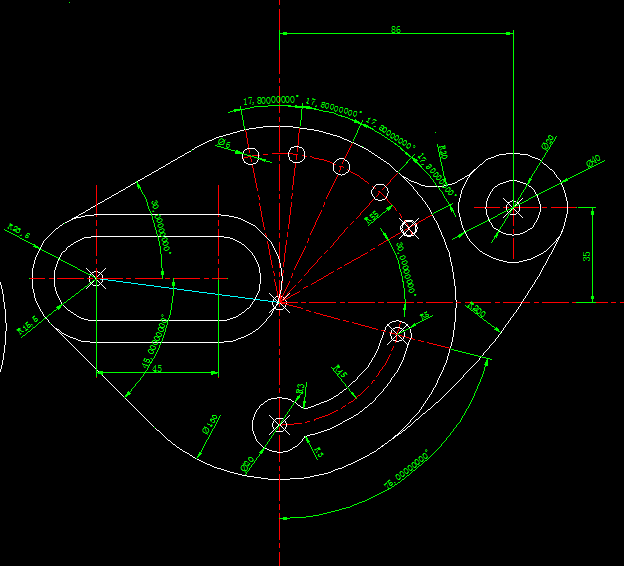

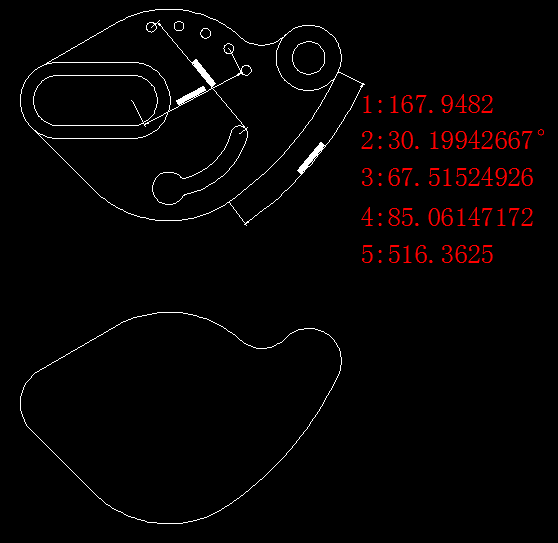

CAD几何作图竞赛题（2019年1月），至1月16日止
$ P( V3 ~! x% ]4 _$ J 一.竞赛题目（参见附图）5 v7 H1 f; e6 k+ c. n% W
感谢会员muhdi提供练习题& M' [5 ?$ N! A
: }" w- J( f5 v- d1 z! b
用AutoCAD作图法求出该题要求的5个数值。
: K5 ?) W5 j' K/ r1 O: t3 q$ K 尺寸精度要求精确到小数点后4 位。角度单位必须使用十进制度数,不得使用度/分/秒,百分! L/ A. z% K# ]
度和弧度,精度也要求精确到小数点后4位。
( ?- @7 R4 Z' I$ h& k. y, H/ G# d  L. x. ]8 D5 \
二.竞赛要求
& e$ t7 Y% J( G5 s6 Y+ a2 M. P+ R7 O 会员、技术团队成员都可以参加，版主不参加，使用AutoCAD、ACM和MDT二维软件，
0 \$ Q2 f& i( Q9 i 在规定时间内将作出的jpg附件在本主题下跟帖发表，只提供数值而没有所作图的截图或6 n: m; }. K% B6 X
dwg附件，将不予评奖。) g7 M. ^$ R. \1 e( M: _3 F4 [
附件阅读权限定为最高权限。活动结束后由版主统一取消阅读权限。
  a1 C* @, t& j* |( ]' n 禁止会员利用马甲一起参赛，发现将严惩。
5 n$ C0 E# g; e! ^- Z. }5 h
$ m$ K2 E6 o& G- `6 C 三.竞赛时间
  e5 X2 ^2 [' h4 H2019年1月9日至2019年1月16日。
7 y3 v6 ]2 L: c7 s4 C$ o
3 s* W; R  ~' {" d. R" ^四.·评选时间及方法
! p& m! t8 b2 C8 g3 o0 @' \4 D2019年1月17日-2019年1月19日，由三维网技术论坛CAD版块; `# a5 o* [; {, Z, J- o% R/ W
版主为评委，内部评选出各奖项。
& A2 J$ J3 H# {0 q7 K
; m- R  f: d$ X- F5 o* i/ k+ P 五.奖励' e: y5 X; M, S: H0 Y9 S7 Q
1、一等奖：5题全对奖励三维币50；
( @# l) S  M% w. g& Q$ j# a5 r; U" z2、二等奖：答对4题奖励三维币40；
8 g$ V& _! B# Q: \5 c3、三等奖：答对3题奖励三维币30；' O4 T0 C; H6 W
4、四等奖：答对2题奖励三维币20；  \8 G1 F6 K+ [+ w
5、五等奖：答对1题奖励三维币10；2 a/ Y; ^' a5 Q" W" [7 @
6、作图基本符合要求者先各奖励10个三维币；7 A4 U8 @' Z1 X; S6 ]! T2 D
7、根据竞赛实际情况会对奖励规则进行适当修改。/ B- x3 P) `' s9 \3 t& C& R% l5 N

3 n# \7 z. m1 k. ~$ g1 M 六.其它
% G' q% Q' W; f) l 竞赛结束后在本帖发回复帖进行点评和讨论。
/ S0 g: |! n+ I  N# U3 P: L" W竞赛已结束，评定成绩见下表：5 B2 v: ]$ p( k# f# r' Q
0 U( _/ d) a: T5 Z
楼层
用户名
A
B
C
D
E
标准答案
167.9482
30.1994
67.5152
85.0615
516.3625
3
gerald_lee
167.9482
30.1994
76.5152
85.0615
516.3625
4
TKG-09
167.9482
30.1994
67.5152
85.0615
516.3625
5
搜一搜
167.9482
30.1994
67.5152
85.0615
516.3625
6
xuchaohui
167.9482
30.1994
67.5152
85.0615
516.3625
7
chenqi
167.9482
30.1994
67.5152
85.0615
516.3625
8
qq82802681
167.9482
30.1994
72.6415
85.0615
516.3625
9
wufuwen
167.9482
30.1994
67.5152
85.0615
516.3625
10
gongwen0519
167.9482
30.1994
67.5152
85.0615
516.3625
11
caohuisun
167.9482
30.0000
67.4506
85.4240
516.3626
12
三三得一
167.9482
30.1994
67.5152
85.0615
516.3625
13
yj1975
167.9482
30.0000
67.5152
85.0615
516.3625
14
lisc2000
167.9482
69.3790
67.5152
85.0615
516.3625
15
超记
167.9482
30.0000
67.5152
85.0615
516.3625
16
noname2010
167.9482
30.1994
67.5152
85.0615
516.3625
17
kuangben8
167.9482
30.1994
67.5152
85.0615
516.3625
18
欧阳子涵
167.9482
30.1994
67.5152
85.0615
516.3625
19
wupeiqi
167.9482
30.1994
67.5152
85.0615
516.3625
20
塔山817
167.9482
30.1994
67.5152
85.0615
516.3625
21
wheasy027
167.9482
30.1994
67.5152
85.0615
516.3625
22
sh_mrhg
167.9482
30.1994
67.5152
85.0615
516.3625
23
zopeiur
167.9482
30.1994
67.5098
85.0615
516.3625
24
D版
167.9482
30.1994
67.5152
85.0615
516.3625
注:表中文字为红色者，代表答案错误；空白者代表未提供答案或答案不明确
