参数化软件DriveWorks Solo使用技巧(二); F: S3 G2 a+ L; z* @. A
前言
, [, s7 e1 T9 [; lDriveWorks Solo是一个重要的辅助质量管理工具,它可以基于知识工程进行设计,自动完成零件、装配体、工程图的设计,以保证最后设计的准确性。DriveWorks Solo可以使SolidWorks的用户将重复性的设计任务自动化,从而节省宝贵的时间,进行高附加值的设计。' y0 \0 F3 S: c# k& M
DriveWorks Solo是一个设计自动化工具,能够自动生成零件、装配体和工程图,尤其对变形产品更为有效。更可实现对最佳设计方法的记录,实现设计的知识管理。2 E7 G+ E% Z% D( p; P
上一篇文章介绍了如何使用软件及如何捕获solidworks模型,本篇文章主要介绍如何捕获模型尺寸。% L! |, v0 g6 x' o

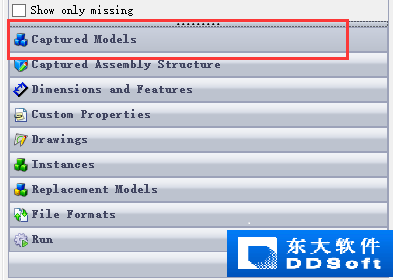

1、单击捕获资源管理器中的标题,激活捕获的模型部分* `! J) `/ j0 u6 O
1.png 7 l" ]8 S0 E4 i5 p

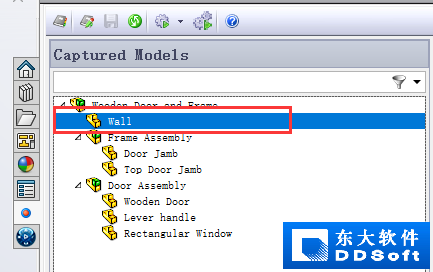

2、捕获组件–Wall1 c5 C9 x$ C- Q# V
展开树,然后在DriveWorks任务窗格中双击“Wall”以在SolidWorks中将其打开。软件将自动将“任务窗格”更改为“尺寸和特征”部分。
  Y4 n1 V; m3 {- B% [8 T/ f: T  ?% c 2.png
* c. x' b/ _( k. j4 o* ]& _6 _注意:在模型或SolidWorks特征树中选择尺寸和/或特征,会将SolidWorks地址添加到DriveWorks任务窗格中的地址文本框中。
( m0 \3 C/ x2 m! e4 A/ h3、双击平面SOW的图标,然后单击出现的尺寸。 该尺寸的SolidWorks名称将显示在DriveWorks Solo任务窗格中。
* X! G" ~: t  _& @; c8 v3 J在solo标签的图标会显示您所选择的内容。 在这种情况下,请确保已选择尺寸而非平面!' u1 S' d4 j7 r

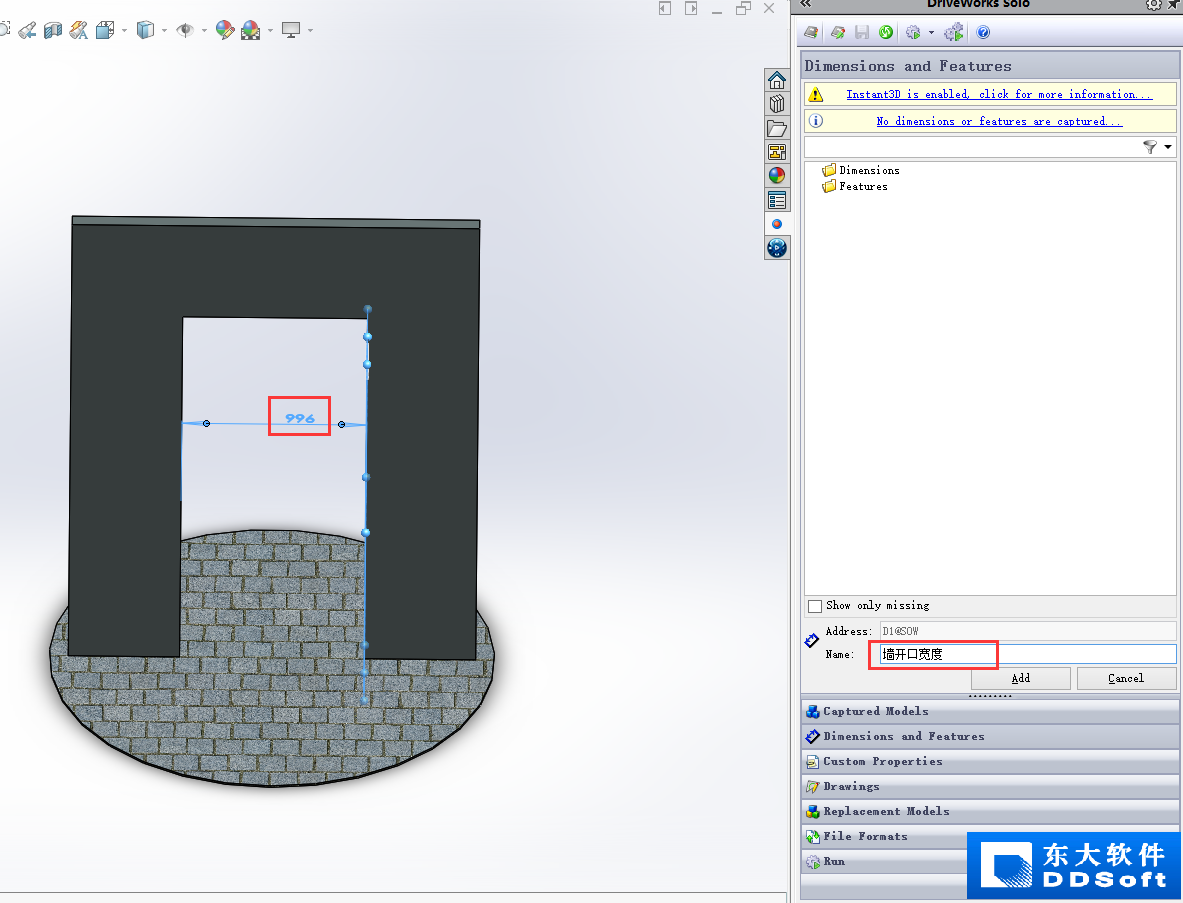

3.png ( d- z: `( y: Q# }- }
4、在“名称”文本框中,输入“墙开口宽度”,然后单击“添加”。
- I$ @/ {, a4 a) B( r5 c& w8 ]5、对于SOH平面及其尺寸,遵循相同的原理。 将其命名为“墙开口高度”。
% t# ?/ [+ ^6 u* w: O6、再次单击添加。

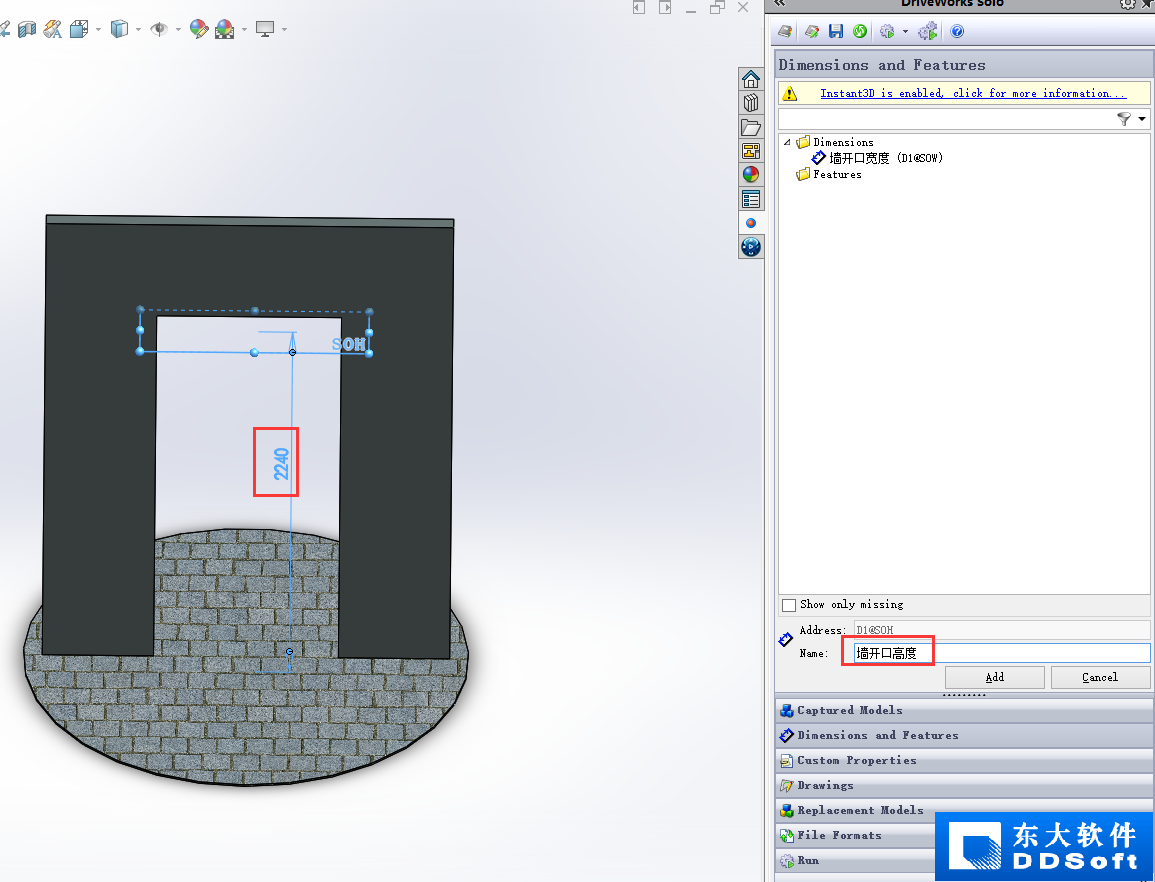

# ~; E: Y+ D2 q* r4 L1 U 4.png 8 t+ T  C' ~+ z8 M
然后可以在树视图中看到这两个尺寸信息。
( e( ^6 _0 |2 M" q$ `! \3 U 5.png , r3 o1 u% J! ~- Q
现在,我们已完成捕获Wall的参数。
+ C+ s  s* j" Y+ l4 t) M& ~3 S现在,让我们捕获门框。 这由2个部分组成; 两者都有需要捕获的尺寸。

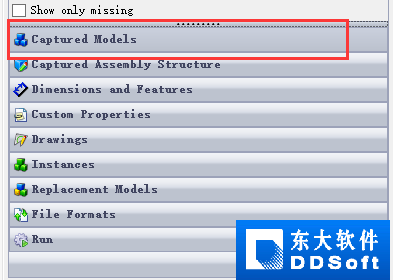

9 z, k8 W: s0 R/ j2 {7、通过单击Capture Explorer中的标题来激活“捕获的模型”部分。
$ [  }4 e0 m, I7 E( A  [$ }* n 6.png
2 \3 r% o$ K# y2 R2 v) _1 g8、在任务窗格树中双击模型“顶门门框”。) ?, H$ ~* Y& q
这将在SolidWorks中打开模型“ Top Door Jamb”,并且由于是零件,软件将自动选择“尺寸和特征”部分。
5 k6 A3 X% k( p2 t5 c9 r9、双击SolidWorks特征树中的顶平面以在模型窗口中显示尺寸。* `, p/ L; e% Y5 P

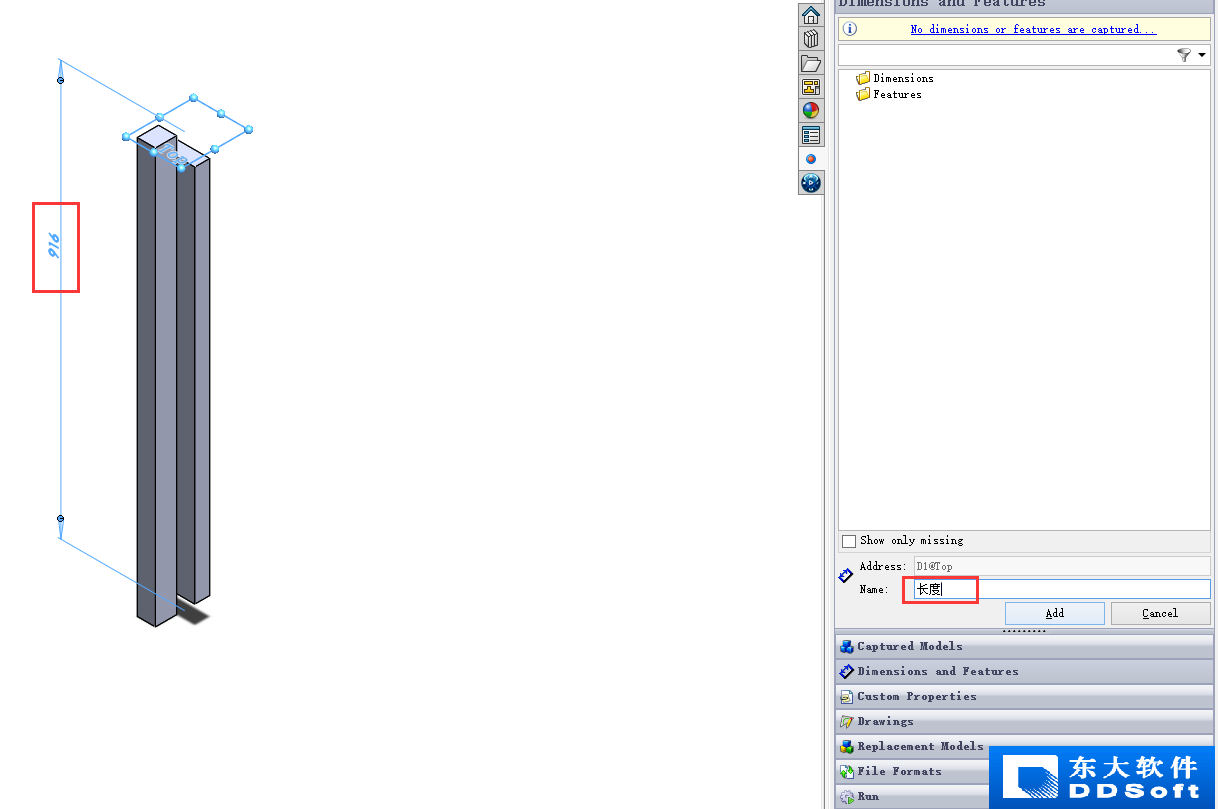

9 M" S; Z. a: x/ y6 \6 g10、在模型窗口中选择尺寸,然后输入名称“长度”。单击添加以捕获尺寸。
% P( e/ z. m! M注意:这部分没有可控制的功能,但是我们确实希望能够控制一些自定义属性。要捕获现有的自定义属性,请在列表中选中它们。 然后,您可以为每个捕获的自定义属性创建一个规则。+ o/ S8 b2 E* K- L% Q; n7 Y2 Y
11、检查自定义属性日期、自定义属性描述。7 L, s, I9 H( j* K: C$ J- ^

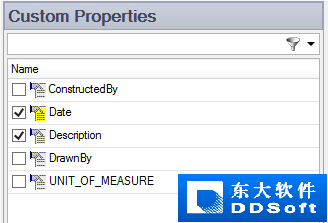

8 t4 Q' I" Z+ V+ I8 x, `要将新的自定义属性添加到模型并同时捕获它,请在文本框中输入名称,然后单击“创建”。
( G, o8 T/ Z7 R- l3 q3 v12、在文本框中输入DWColor,然后单击创建。, K3 ?' C) A) |  R3 ^
9.png 7 X( D+ R) S! h( x  m
13、双击任务窗格树中的模型门框。
& f, y7 O, v. \' X这将在SolidWorks中打开模型门框,由于这是零件,它将自动选择尺寸和特征部分。
, R: e" w) o: [. r0 i" n. Y14、双击名为Top的平面,然后突出显示尺寸。 称这个长度。 单击添加。
( R: r- v( R. g. v& a% Q' i即使已经在不同的组件中使用了名称“长度”,也可以根据需要在多个不同的组件中使用相同的名称。/ ~8 j( ]+ G1 A% ?7 H2 d
15、为此模型创建一个名为DWColor的新自定义属性。, h+ F* h9 n0 m( R
该组件还具有关联的工程图。
' P6 V$ T4 v+ k. a6 c3 \ 10.png 7 T; i: F, x$ l  k& t7 A

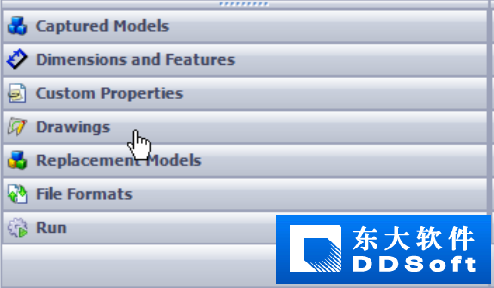

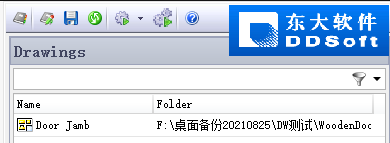

16、在训练文件文件夹中浏览图纸Door Jamb.SLDDRW。
! w  |. |/ h1 H1 u* `! m9 o 11.png 2 l- M8 M5 _4 W' Q; `
17、双击任务窗格树中的模型木门以在SolidWorks中将其打开。
0 W7 v* T9 z5 j& j) u6 r: ?& Y捕获以下尺寸。 您将在名为“参考平面”的特征文件夹中找到一些平面。
0 R  j. j+ m$ u0 `. j, ~4 u* ^平面底部的尺寸–称为尺寸高度。9 m: M7 h1 k! y4 @# H9 @; ~
平面右中的尺寸–称为尺寸宽度。
3 f. P3 e" M) G- Z9 T3 w# Q$ Q18、双击名为方形切口的功能。 捕获将草图定义为“窗口高度”和“窗口宽度”的两个尺寸。
( m7 Y, I# u! A& \2 W8 B5 N 12.png
0 j3 _5 O0 f/ f7 ~% o0 ~3 ^下一步是捕获窗口切口,以便我们可以选择是否有一个窗口。

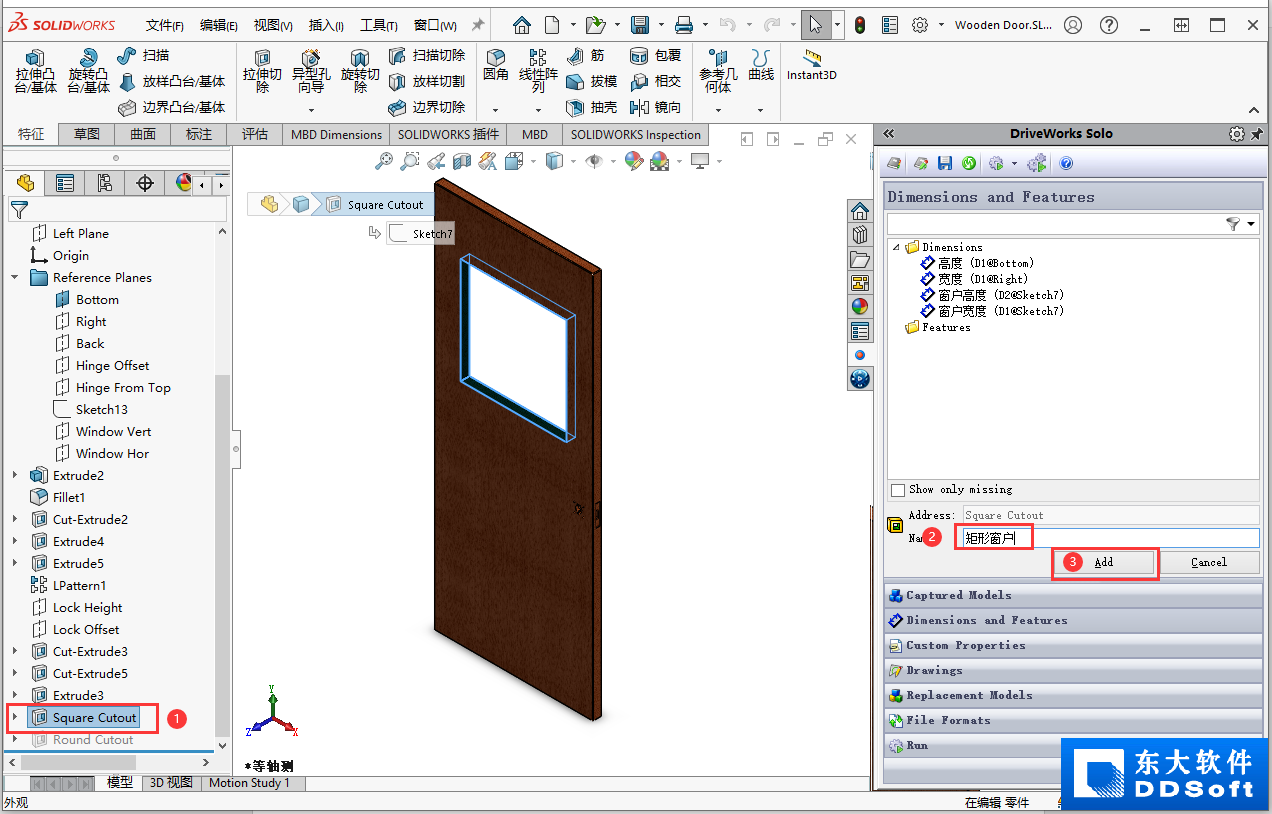

2 t1 |2 }- |  ]2 `  Z19、在SolidWorks特征树中选择特征正方形切口。
0 n8 P2 k6 ~1 r) P8 t 13.png

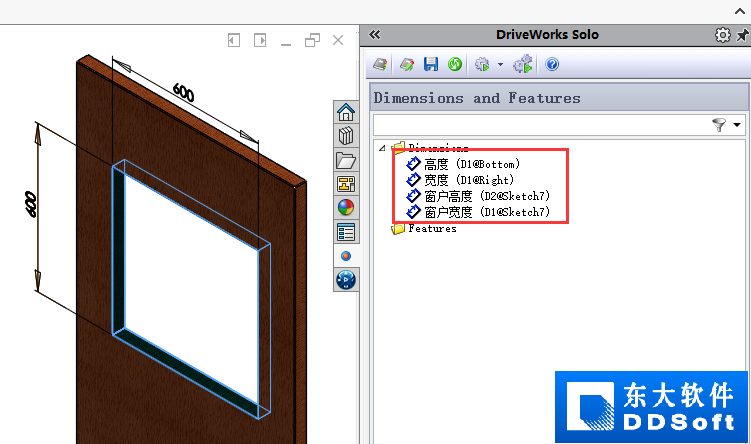

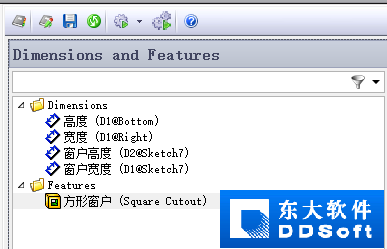

& I+ ^; ^0 i$ Z现在,您应该已捕获了与下图一致的参数。6 Z) l- M) m. W/ C: n
14.png $ ~, f$ w6 r4 N* C# {
此时要在门上捕获的最后一项是添加一个称为DWMaterial的驱动自定义属性。 这将使我们能够根据规则驱动门的材料。
' U' }( C4 w& m* V9 k1 ^20、选择自定义属性部分标题。在文本框中输入DWMaterial,然后单击创建。

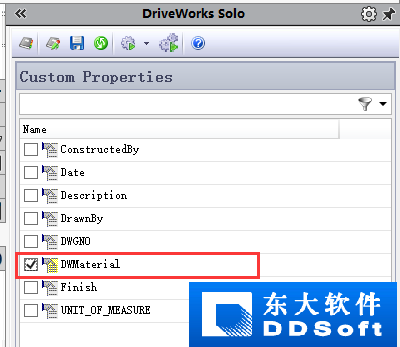

) U- H) _" Y% F+ _3 r1 L 15.png
' }% b5 M. S* ]+ t% M9 p) G在训练的此阶段要捕获的最后一个模型是“方形窗户”。0 r2 m8 s! d3 X2 k5 R8 T3 J
21、在任务窗格树中双击模型矩形窗口以在SolidWorks中将其打开。
; J7 G6 l" Y# o7 i  z, h双击SolidWorks特征管理器中的特征Extrude1。 捕获窗口总尺寸的两个尺寸,分别称为宽度和高度。4 v2 A6 w4 ~& `1 A3 e' l" v
最后的任务是将工程图与顶层装配关联。
& H+ X* n+ y, Y- F9 _22、单击“捕获的模型”部分标题,以显示该项目中的所有捕获的模型。
& T3 l, U' F! d1 P& H23、双击任务窗格树中的模型“木门和框架”。. F  S2 q( Q- {' h8 s1 {% g
这将在SolidWorks中打开模型“木门和框架”,并自动选择“尺寸和特征”部分。7 F3 J! x; @9 R  @* p0 V

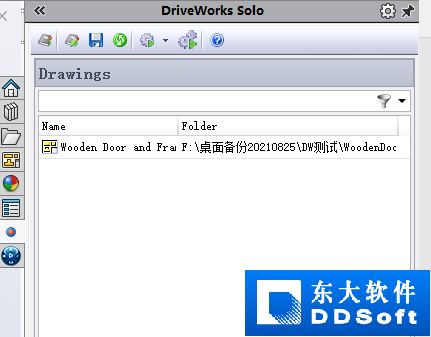

24、单击图纸部分标题。在练习文件文件夹中浏览图纸Wooden Door and Frame.SLDDRW。5 b  }! B5 P' j2 v7 ~- j( K# Y
16.png 0 B3 O, j' ]" ?2 G5 H: X
现在,我们需要的所有模型均已捕获。 下一步是设置用户表单,以允许输入规范信息。
, P) f9 c  A$ K8 \4 f# v* V要保存DriveWorks Solo数据,请单击DriveWorks Solo命令栏上的保存按钮。 这将保存您的项目数据,但不保存SolidWorks文件。 单击SolidWorks保存按钮以保存您的模型。

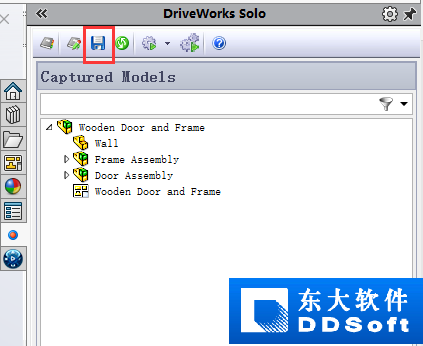

3 @6 ]5 Y) s* E/ o; s 17.png " O% Q$ v0 ?' A% }' o$ d# N2 l
好了,本篇文章到这里就结束了,各位看官有什么问题,可以随时给我留言。% N9 l! e+ {7 w% {2 Y# o
下篇文件介绍项目设计内容,包含UI界面设计、参数规则设计。
