带你第一次认识Abaqus/CAE界面

Abaqus是一套功能强大的工程模拟有限元软件，可以解决由简单的线性分析到复杂的非线性问题。作为通用的模拟工具，Abaqus除了能解决大量结构（应力/位移）问题，还可以模拟其他工程领域的许多问题，例如热传导、质量扩散、热电耦合分析、声学分析等。

   Abaqus包含了两个求解器，Abaqus/Standard和Abaqus/Explicit，这两个求解器集成在一个统一的人机交互前后处理模块——Abaqus/CAE中。

. f% h7 }6 J) [% I9 }) g

CAE界面及功能模块

主窗口概述

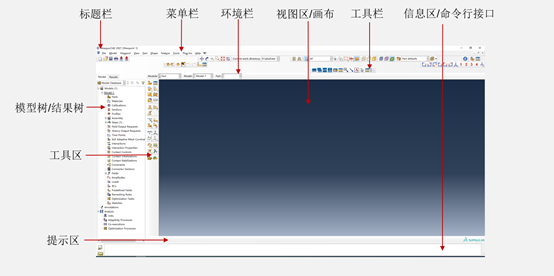

初次启动Abaqus/CAE，主窗口中显示的组件如下所示：

标题栏：显示正在运行的Abaqus/CAE版本，以及当前的模型数据库名称。

菜单栏：显示所有可用的菜单，用户可以通过菜单栏调用相对应的功能。不同类型的数据库包含的菜单选项也有所不同。

工具栏：为用户提供菜单栏中的一些快捷方式，用户也可以通过菜单栏访问这些功能

环境栏：用于各功能模块的切换，不同模块会有不同的工具区。

视图区 /画布：显示图形或者绘制草图区域。

工具区：显示该功能模块的相对应工具，包含大多数菜单栏的功能。

模型树/结果树：在左侧区域，包含了模型树和结果树，可以通过Model和Result选项卡进行切换。模型树包含了该分析项目的所有模型和分析任务，列出了各功能模块的以及其包含的重要工具，可实现菜单栏中的大多数功能。结果树列出了调用的所有结果文件及可视化模块中的许多工具，可以实现结果显示的大多数功能。

提示区：用户在Abaqus/CAE中进行的各种操作都会在提示区得到相应的提示，用户根据提示进行相关的操作

信息区/命令行接口:使用Abaqus/CAE内置的Python编译器，可以命令行输入Python命令和数学表达式。信息区可显示状态信息和警告。

Abaqus/CAE功能模块

Abaqus/CAE经过二十多年的发展，仿真流程向导已经非常完善。在使用Abaqus进行分析时，CAE工程师需要站在工程的角度去思考应该如何建立合理的力学模型，主要的分析流程如下：

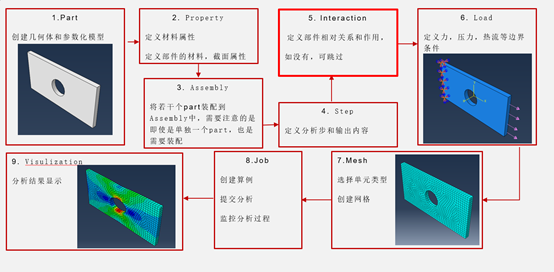

具体的功能模块如下：

Part（部件）：创建各个单独的部件，可以使用图形工具直接生成，也可以导入其他中间格式的文件。

Property（特性）：定义材料参数和截面（section）。

Assembly（装配）：创建部件均位于自己的局部坐标系， Assembly模块让用户将独立部件定位于总体坐标系中，创建出装配体。

Step（分析步）：创建不同的分析步序列，模拟不同的实际过程。

Interaction（相互作用）：在创建装配体时，软件不会识别不同部件之间的相互作用，使用Interaction 可以指定装配部件间的关系，需指明在哪些分析步起作用。

Load（载荷）：定义载荷，边界条件和场变量，需指明在哪些分析步起作用。

Mesh（网格）：Mesh模块为单个部件以及装配体提供网格划分的必要工具，生成适合分析的网格。

Job（作业）：完成之前模型的所有定义后，可以用Job模块提交计算，允许用户同时提交多个模型及进行多个运算，并对其进行监控。

Optimization（优化）：用户可以根据具体的优化目标和限制条件进行优化分析，从而得到需要的优化模型。

Visulization（可视化）：有限元模型和分析结果的显示。

Sketch（草图）：创建二维草图。

Abaqus的鼠标操作

通过工具栏上的View Mainpulation可以对画布区的模型进行移动、缩放和旋转等操作；同样，可以通过键盘和鼠标的结合完成以上功能：

& ~( P) l* x' k. ]# _3 p

旋转：[Ctrl]+[Alt]+MB1；

平移：[Ctrl]+[Alt]+MB2；

放大：[Ctrl]+[Alt]+MB3；

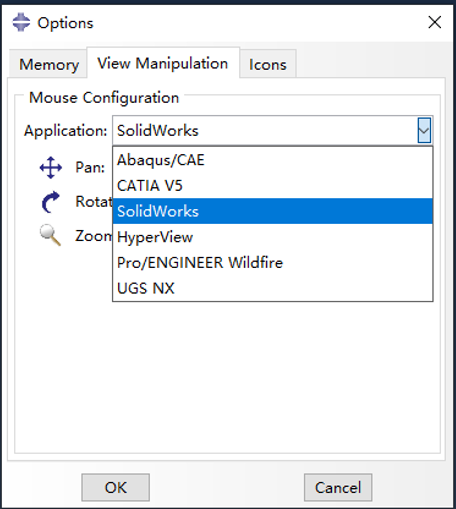

另外，由于大部分的用户都习惯于操作其他的CAD软件，例如SOLIDWORKS，Abaqus可以通过tool-options菜单设置其他的CAD软件操作习惯：

更多请关注宇喜科技
