如何使用HyDraw制作液压原理图模板
摘要：本文介绍利用液压二维原理图软件HyDraw设计为企业提升的效率。在二维原理图工具HyDraw中绘制原理图并可以通过三维设计阀块模型，因此相对传统设计效率带来了极大的提升。
那么使用HyDraw时，我们肯定也需要保证图纸格式的统一。在HyDraw中如何制作图框和标题栏呢？今天我们以A4图纸模板来看一下具体操作。
1.首先找到绘图菜单栏，找到矩形命令，绘制2个矩形框，按照A4图纸，大的矩形框是210mmx297mm

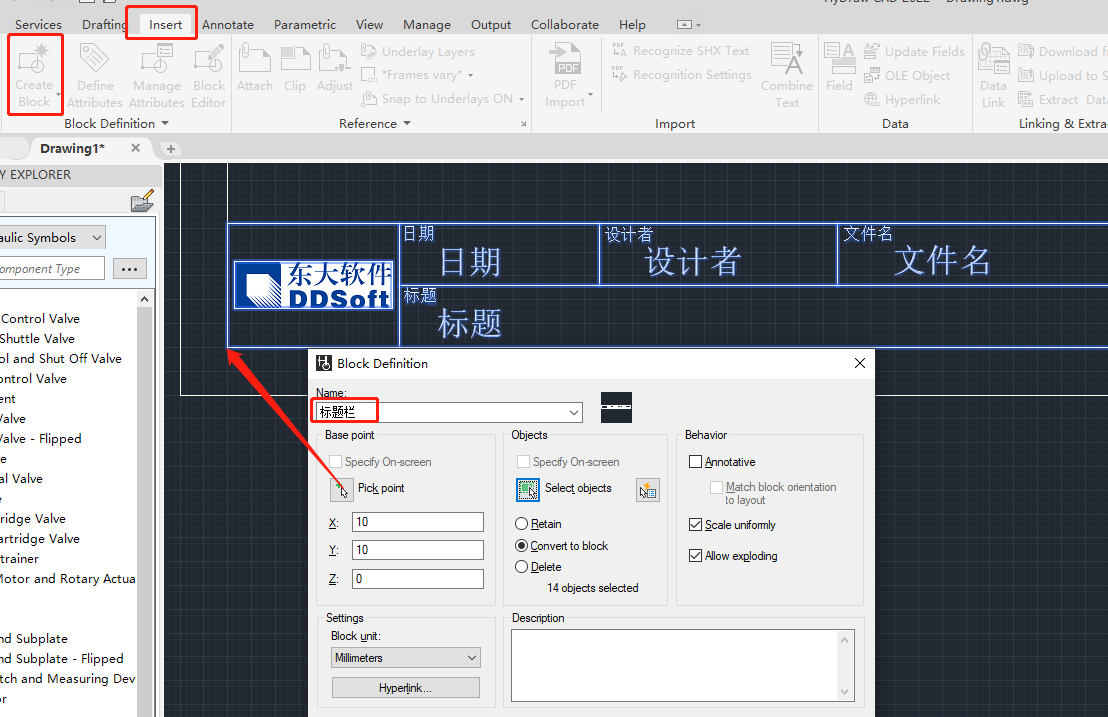

2.找到插入菜单栏，点击创建块，同时定义块的名称和块的坐标点（如下图）

3.现在整个图框已经设置完成了，下面我们开始制作标题栏。
我们可以再次通过一个矩形框作为标题栏，同时将公司的logo复制到标题栏内。

4.通过文字注释将属性名称输入完成，并将属性名称放置到合适的位置

5.属性名称放置完成之后，我们需要链接属性。如果是一些不确定的属性值，我们可以直接在属性值里面输入，比如设计者。

6.最后我们将标题栏也做成块。当我们点击确定时，我们链接的属性会列出来，同时已经包含了我们设置的一些属性值，当然后期我们也可以随时更改属性值。

7.最后我们将制作好的模型另存为模板格式。

最后我们就可以使用自定义模板进行绘图了。
