CAD几何作图竞赛题（2026年5月），至5月20日止。

2005llnn

CAD设计标志202605
8 ], \+ z0 B% M本题目由会员2005llnn提供
" ?% z; `6 e1 B
) q6 C& H" T3 v+ [


( Q8 X# n# }% h6 `% f# E
" o! y$ [' R9 D9 g2 s9 v

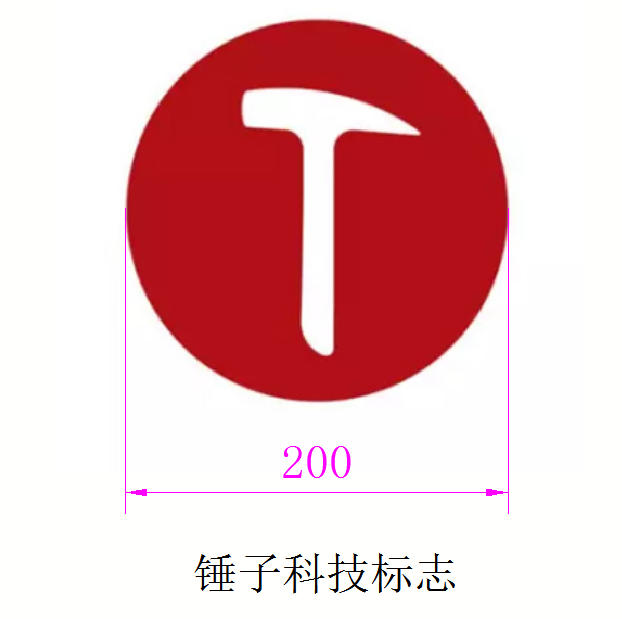

设计该标志，要求尺寸200，作出dwg图，并标出完成图形所需尺寸标注。

; z- q; M6 U" l* a/ b$ u; @& Z
+ R- e1 [1 y0 t9 ?6 G+ r

尺寸精度要求为整数。角度单位必须使用十进制度数,不得使用度/分/秒,百分度和弧度,精度也要求是整数。

参赛会员注意：图片及dwg格式的压缩文件以“附件”形式上传，不要点击“插入全部附件”，
阅读权限设置为“最高权限”。
答题请在本主题帖内发回复帖

2005llnn

一.竞赛题目：CAD设计标志202605
' `" x+ n( `. Y1 v7 Z& w设计该标志CAD几何作图题，要求尺寸200，作出dwg图，并标出完成图形所需尺寸标注。
尺寸精度要求为整数。角度单位必须使用十进制度数,不得使用度/分/秒,百分度和弧度,精度也要求是整数。
$ |" ]' z7 c7 a1 e; B+ @附件阅读权限定为最高权限。活动结束后由版主统一取消阅读权限。
禁止会员利用马甲一起参赛。
/ V6 D: L% ]2 M& V1 M: d
二.竞赛要求
除了AutoCAD区版主不能够参加竞赛，其它会员、技术团队成员、版主都可以参加竞赛，使用AutoCAD、CAXA或其他CAD软件，
1 ]2 A4 v' i$ O3 |在规定时间内将作出的图形截图为jpg附件或压缩包在本主题下跟帖发表，并提供dwg附件，
/ a! z" l% J3 c! A9 I- Q附件阅读权限定为最高权限。活动结束后由版主统一取消阅读权限。
" j# D, ]9 S' z& e* d) Y0 b
三.竞赛时间
2026年5月13日至2026年5月20日。
9 Y+ L  c+ l$ M4 L! g3 a' O- i
四.评选时间及方法
4 K0 T" b  R9 q! ?5 Z3 t3 h8 j6 S/ Y& S2026年5月21日-2026年5月23日，由三维网技术论坛CAD版块
版主为评委，内部评选出各奖项。

3 k! {, t  ^( U  b( ~五.奖励
( |7 x, q* c# [# O, `" x# v% O8 E1、一等奖：1名，奖励100元以内实物奖励，上一期中一等奖的会员不能够连续获一等奖；如果抽中一等奖，只能够改获2等奖。
% S  b6 G+ s; p2、二等奖：2名，各奖励500个三维币；
7 J7 G6 X7 w+ s+ ^7 F3、作图基本符合要求者先各奖励20个三维币；
, V; g2 w2 G! `% G: R4、如果评出11名及以上优秀者，上期一等奖获得者不参与抽奖，可获得300三维币；
5 L) o& K. D" B5、如果评出11名以上优秀者，按发帖提交时间排名优先获得抽奖资格，排名较后的作图接近完美的会员可插队获得抽奖资格；
5 ^, g, y9 p9 _$ X$ j5 d# u6、根据竞赛实际情况会对奖励规则进行适当修改。
% h& J$ Q( R& E1 L! Y
六.其它
: ?* n: n* {1 t1 D竞赛结束后在本帖发回复帖进行点评和讨论。


1 `- J2 G! P. v5 d  X) V+ b0 w( @七.抽奖规则
" A) A: ?: z7 U" B# M每期竞赛由本版区版主评出10名或10名以内优秀者参与抽奖，优秀者按发帖顺序进行从1开始顺序编号，
本期中奖号码按5月24日星期日开出的七星彩号码确定中奖者，七星彩左端第1位、第2位、第3位（各位不同号）为中奖号码，
7 G0 M5 o# L  V6 o3 I! r如果第1位号码没有符合中奖要求，就以七星彩号码第2位替代，以此类推。
如果本期七星彩号码不能够确定出全部中奖者，未确定的中奖者可通过下一期的七星彩号码继续确定。
" C# c4 X- Z- z8 o% G" j4 M9 m第1位获奖者可得到100元以内实物奖励。第2位及第3位获奖者可各得到500个三维币。
上一期中一等奖的会员不能够连续获一等奖；如果抽中一等奖，只能够改获2等奖。一等奖由后一位中奖号所得。
( A  t/ G! X" r例如七星彩开奖号码为7665432。则7为第1位中奖号码，6为第2位中奖号码，5为第3位中奖号码。
如果一等奖中奖者在下一期竞赛开始前还没有办理领奖事宜，按弃奖处理。
4 I) H5 S' Y1 D# {

zhaozhihui

积极交作业：

gerald_lee

交本月作业！

gongwen0519

  E0 K6 I1 f- I% a% x2 e/ u, c+ R
参与练习：
0 `) C2 |3 w; h& ^- k% N

spar

2026年5月，交作业
