有间隙摆动焊、有间隙双道焊、无间隙单道焊的对比

九烟

有间隙摆动焊、有间隙双道焊、无间隙单道焊的对比

我们针对这三种焊接顺序做了试验，在焊接过程中对其变形量进行了测量。经过分析，我们可以得出
4 b6 O4 F1 z/ @9 x. ]6 l2 J9 Q/ s

无间隙单道焊收缩量最小， 0 `: q; p2 V7 ?  `4 C- h
有间隙摆动焊居中，
有间隙双道焊最大。

9 w- \" k+ G6 h2 c/ r7 P所用材料为，
; M1 T7 V1 Q$ ?5 ^2 }材质:316L            规格:φ273×28mm
- d0 R4 h0 ?7 P; [/ A* T焊丝：ER316L

3 k! U% m# \+ M( J% E焊接方法：全TIG，采用差别不大的线能量
焊了约十二层。
) G% u7 u3 f' {! t, n" K% I4 S; M
在此我给出部分数据：

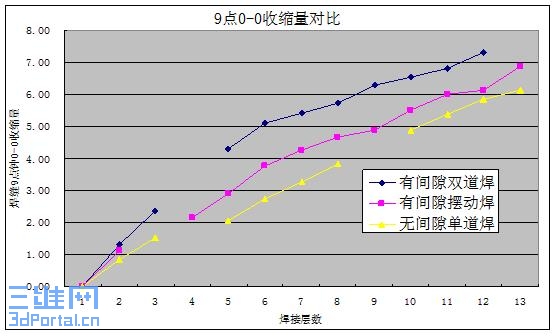

" M8 ?! W! g2 T, M# D' |: o如图所示：
; P% Q2 v2 n$ z7 |$ [. q& r
注：如果把管口当成一个钟表，那么钟表的９点钟就处于管口的９点位置。０－０指的是焊缝两边最上方之间的距离。随着焊接的进行，焊缝实际上是越来越窄。由上图可以看出，等到盖面时，焊缝已经收缩了约７mm
' s/ Z* v% z. p& K) w0 P
由此我们似乎可以得出ＴＩＧ焊时我们尽量得采用无间隙单道焊。各位可以讨论下。
! ]* Q, J' _+ n! O' k

/ y- T, V; q0 L
[ 本帖最后由 九烟 于 2006-11-14 10:44 编辑 ]

jianghuamh

无间隙当然好  但对装配难度太大  大型工件不容易

九烟

字体我也不知道怎么会这么大，从ＷＯＲＤ里复制的，不好意思，下次注意点。

接昨天的，

4 y3 h$ b# t- |/ O0 K' d不过有间隙的也有优点
: z$ U% \  r2 V" n4 K- H无间隙打底焊时，仰焊时内部容易出现内凹，内凹容易造成拍片时底片上出现缺陷，从页造成未熔合的假象。以及现场组对困难。
$ Z  j. e2 t3 ^% ~3 d有间隙打底不会出现未熔合的现象，也不会出现内凹。
所有我们将着重研究有间隙坡口的焊接。
3 {# h8 S# N8 Y未完待续。。。
因为在整理数据，绝对　不是为了赚分。
. w: O$ d& b6 h3 K
[ 本帖最后由 九烟 于 2006-11-14 11:37 编辑 ]

jianghuamh

能 不能说完  看你忙的  有意思是为了赚钱么  你一起发过来  版主不是白痴  会给你个精华帖的
