当标注的尺寸跟中心线重叠的时候，大家是这么做的？

kyle_jun · 发表于 2006-11-14 14:01:42

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

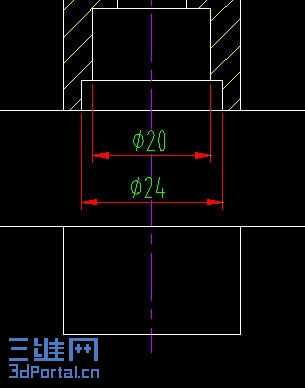

请看下图：在标注直径等尺寸的时候，应该方在尺寸线的中间，但是要跟中心线重叠，我是用把”打断“命令断开作图的，很直观，但是中心线分为好几段了。
像PICAD就有这种功能了，把尺寸方到中心线处，跟尺寸重叠处的中心线自动会隐藏，不知道AUTOCAD这种功能否，请大家不吝赐教！

[ 本帖最后由唐昕晨于 2006-11-14 22:13 编辑 ]

ermaozi · 发表于 2006-11-14 14:25:13

把字放偏，不可以吗？

moonguy · 发表于 2006-11-14 14:36:45

在AutoCAD中，

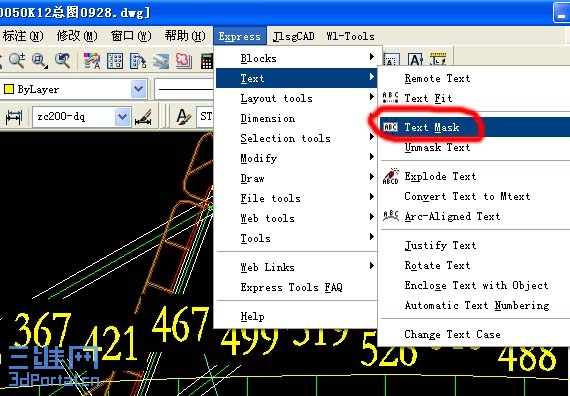

文字可用express菜单下的text-- text mask来实现；

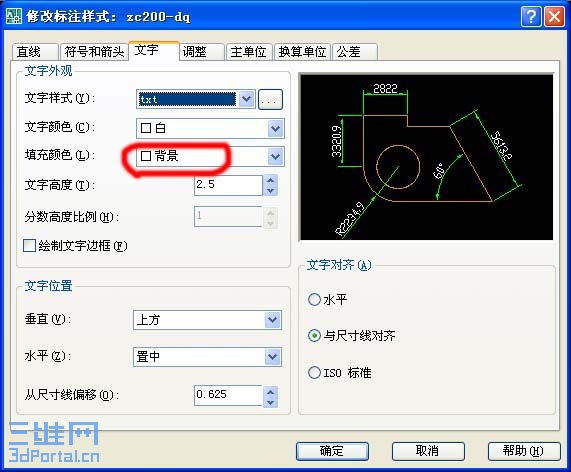

标注尺寸中的文字，只要把文字样式中的填充颜色设置成背景色就行了。

参见下面两幅图示。

[ 本帖最后由 moonguy 于 2006-11-14 14:37 编辑 ]

kyle_jun · 发表于 2006-11-14 15:10:29

多谢moonguy ，学了一个很有用的招数。

netnib · 发表于 2006-11-14 20:52:43

谢谢3楼的大哥!这个问题我也很困绕.

caslee · 发表于 2006-11-14 20:56:43

一般我都是用标注自动打断的！就是说有规定标准文字不得被任何线给横穿过～

0540asd00 · 发表于 2006-11-14 21:16:43

字可以移动嘛，不然在尺寸设置时改为手动！

0540asd00 · 发表于 2006-11-14 21:23:39

３＃你的是那个版本的啊？

moonguy · 发表于 2006-11-15 08:33:46

原帖由 0540asd00 于 2006-11-14 21:23 发表" O0 H2 @- t% d* _+ Z- v) g
３＃你的是那个版本的啊？

那个截图是AutoCAD2007，不过2006也支持，2005没用过，版本再低的就剩下文字的Mask能用了。

hunhunee · 发表于 2006-11-15 08:52:21

AUTOCAD2006支持该功能，可以按照三楼的指示进行。祝好运

coolybear · 发表于 2006-11-15 09:30:41

2004没有这功能

大漠孤狼 · 发表于 2006-11-15 11:58:44

这个试试,有用...学习哈

fightmore · 发表于 2008-12-5 09:24:47

我说怎么没有，原来2004不支持啊，

zhou41xh · 发表于 2008-12-5 11:42:31

这招果然好使,过去我一直用打断,或是把文字移到一边去,但很麻烦,这下学了一招了.
