如何增加轴与包体之间的连接强度？

hanhaikuanglan

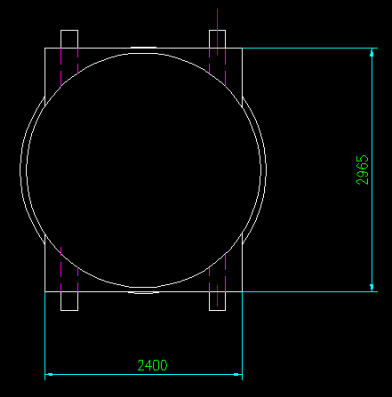

这是一个100吨的铁水包，由于现场条件的限制，两个支撑轴之间的距离定为1800，距包口1870。轴为直径200的45#圆钢，包体为22厚的Q345板，请问各位采用图上的结构能保证足够的强度吗？    是否有更好的结构方案？     还有就是45#钢与Q345的焊接性能如何，选用什么样的焊材较好？
. K% I* X0 z* L" Q
[ 本帖最后由 hanhaikuanglan 于 2007-1-20 09:28 编辑 ]

shifeng18

抬包工作情况介绍不细。
: S. q9 u- |! R3 B2 J9 w装铁水后不知怎样将铁水倒出来。

jianghuamh

焊缝.我认为可以保证强度重点在结构上  给楼主个焊接工艺  考虑具体情况  最好预热
+ c/ Q& p6 u% Z; @( r
8 N# C$ a% b8 m, s- q) y一、母材牌号：  轴 45#
吊耳Q345B    板材     热轧状态
二、焊接材料：焊丝采用CO2药芯焊丝，型号AT------YJ602Q，焊丝直径φ1.2mm、CO2气体纯度99.8％以上，露点低于-40℃，压力小于0.2MPa不得使用。
三、焊接设备：唐山松下KRⅡ500或牡丹江OTCXC500，电源为直流平特性。四、坡口设计及加工要求：
& p$ u  x' {7 S  E- R! I  @$ d$ [4 j火焰切割坡口，没有油污等污渍，坡口形式为角接触焊缝K型(坡口角度为45°)，组对间隙为1mm以内，由角向磨光机打磨坡口以及两侧20mm内，坡口中不准有凸凹不平和割口缺陷，两侧不准有油锈、氧化皮等赃物。
五、焊接顺序
1.  将件1按图示与吊耳点焊。左右对称
+ a% S) q& ^' M  |3 ~( P六、焊接工艺参数
$ }$ ]' M1 P3 k& `' ^3 T打底焊电流230-250A，电压25V，焊速30cm/min，流量25L/min，采用直线右焊法。
9 \. \8 e& U  a/ y: D3 R填充焊电流200-230A，电压24V，焊速30cm/min，流量25L/min，采用月牙形或锯齿形运条方法。
% ]( v* P' c. T, T立焊电流90-120，电压20V，焊速15cm/min，流量22L/min，采用月牙形运条法。
七、焊后进行保温缓冷。
6 ^7 W  v1 x6 J- f2 H八、焊接与气割要求重型机械通用技术条件JB/T5000.3-1998及JB/T5000.2-1998标准执行。
% E0 k% O2 Z) l* w$ |) t8 V九、焊缝质量符合JB/T5000.3-1998中之规定。并出具合格报告。

hanhaikuanglan

谢谢楼上的帮忙，请问用手工电弧焊选用什么样的焊材较好？焊接时的电流与电压应控制在多少？

jianghuamh

E5015足够 焊条要去氢处理  直流焊机反接 注意结合情况预热 和焊后缓冷  很重要的

hanhaikuanglan

谢谢歌声与微笑大虾的帮忙。
