GB/t13401标准里的一些问题

beizhangnx · 发表于 2007-3-16 11:14:03

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

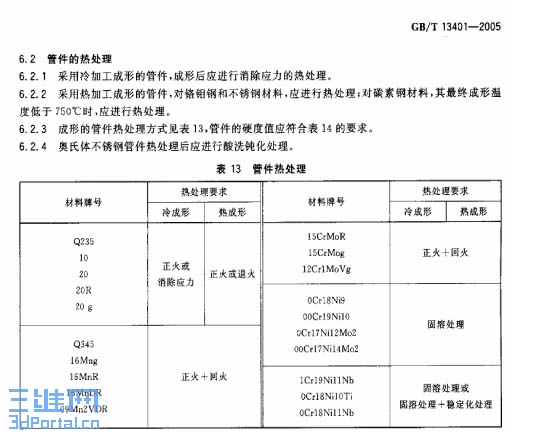

在GB/T13401标准里，见附图，“对碳素钢材料，其最终成形温度低于750”里的"碳素钢"包括16MnR等低合金高强度钢吗?若不包括，那么16MnR等低合金高强度钢是怎样规定的？如成形温度高于此温度是不是就可以免做热处理?另外有没有厚度方面的要求?

[ 本帖最后由 beyond1968 于 2007-4-27 17:30 编辑 ]

beizhangnx · 发表于 2007-3-17 09:43:50

请哪位熟悉这方面的讲解一下，谢谢！

xd-xdcad · 发表于 2007-3-28 16:26:21

按照化学成分，钢分为碳素钢与合金钢，很明显，16MnR等低合金高强度钢不属于碳素钢

beizhangnx · 发表于 2007-3-29 08:06:22

我个人认为也是的，那么为什么对低合金钢不作出一些相关的解释呢。我感觉这其中的意思特别含糊。希望哪位有经验的讲解一下。谢谢！

snja · 发表于 2007-4-15 16:08:20

这里指的是普照通碳钢,10#和20#,但是就算最终成型温度满足上述要求,如拉伸试验和硬度不合格的话还是要重新热处理的.

beizhangnx · 发表于 2007-4-17 12:07:39

那具体的16MnR的材料怎样要求热处理呢?这才是我最关心的问题.

九天揽月 · 发表于 2007-4-17 16:17:22

碳素钢靠含碳量来形成珠光体马氏体来保证机械性能，热成型温度在720以上就可以调节碳素钢金属组织，而低合金钢是靠晶粒强化及沉淀强化来保证机械性能，必须通过热处理来保证性能，所以，低合金钢必须热处理。

beizhangnx · 发表于 2007-4-18 07:52:07

非常感谢7楼提供的见解！谢谢！

		自动登录	找回密码
密码			注册

通知

[已解决] GB/t13401标准里的一些问题

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

评分

评分

浏览过的版块
