关于SW标注尺寸问题

zjsully · 发表于 2007-4-27 23:23:11

您需要登录才可以下载或查看，没有帐号？注册

x

哪位高手知道：1.如何标注一个腰圆的切边尺寸（即最外档尺寸）
2.钣金非90度的板材外档标注怎么标？
谢谢～

帝国工程师 · 发表于 2007-4-28 00:32:19

最好把图片贴出来，否则没法帮助你，都不知道你具体指什么东东。

wei8088 · 发表于 2007-4-28 08:49:25

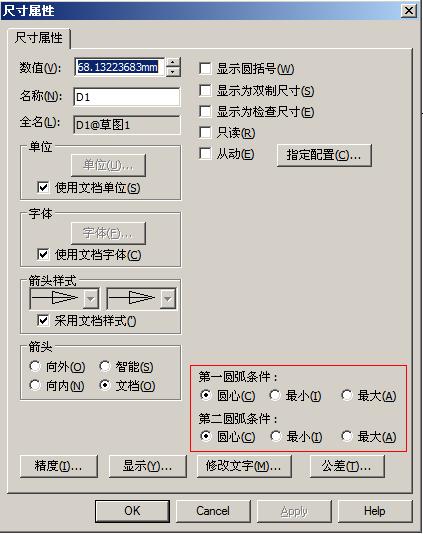

1,首先直接标注两个半圆（不要标圆心），得到一个尺寸标注，在该标注上点击右健选择尺寸的属性，如图：
红线中两处改为最大值就可以了。
2，我很少用板金，不是很清楚地，应该跟虚拟交点有关巴，要不就自己做一个虚拟交点好了。

zjsully · 发表于 2007-4-28 23:55:42

收到，太感谢啦～添加虚线应该可以得～
