CAD中的图形尺寸不能按比例显示的问题

chonggwx

CAD中的图形尺寸不能按比例显示的问题
4 c- Z3 @1 ?* e9 }+ E: x2 {
- L$ T0 v2 X( S! c2 i( x$ J排除以下3个疑点：
1、图形不是生成的块
2、尺寸没有经过编辑修改
9 g6 }7 ?% P5 d' B0 d+ b3、尺寸比例都无法改动数值
希望大家想办法帮忙解决一下，谢谢了！！

  `% j7 c) V3 P1 F( e8 W' N[ 本帖最后由 chonggwx 于 2007-5-14 19:30 编辑 ]

dignity

什么意思说的具体些，是因为图形大小变尺寸不跟着变，还是因为尺寸无法打开属性栏修改尺寸呢
是从别的cad软件另存为dwg 在autocad里打开的吗，请把原文件上传

[ 本帖最后由 dignity 于 2007-5-14 19:35 编辑 ]

enil

你的意思是:图纸尺寸应该表示出实际尺寸来,不应该按图纸比例来显示吧!
. B: H$ {) v9 m2 ~1 V: u& O6 u
8 H& U, [$ @* ~5 P5 ?$ [6 t一就是编辑尺寸.
4 \$ n4 j- p; f9 P/ y; i二就是用辅助设计软件,基于CAD基础上的,比如设计之星,可以实现!

chonggwx

我是在别人的电脑上拷的图，他的图上标注的数值比如说是200，我量的是400，但是标注样式中的比例却是1，为什么不一样呢？
; u8 w) A/ l2 ?# @4 F4 x9 r, X我排除了
( z9 V3 S0 a) x' d. S) y( [! L/ T. \( f1、图形不是生成的块
2、尺寸没有经过编辑修改
你能给点意见吗？


不是那个意思，两位，哎呀我自己也表叙不清楚，反正以前 从没有遇到过，，
/ l* W: u+ G. T4 t' \附件：

$ V  m/ j8 ~* N[ 本帖最后由 chonggwx 于 2007-5-14 20:01 编辑 ]

chonggwx

附件在5楼
+ q& U% L+ ^' {由于是别人的东西，我只能给一点，实在不好意思。
& I+ ?6 T. W. g6 P( D3 ^. K谢谢你们了！！

chonggwx

原帖由 enil 于 2007-5-14 19:37 发表 http://www.3dportal.cn/discuz/images/common/back.gif
& A9 `5 v! T" R! o7 ~你的意思是:图纸尺寸应该表示出实际尺寸来,不应该按图纸比例来显示吧!
2 L5 C& }8 N# _' S6 ^
+ V% u5 `$ d  w' E7 }; r一就是编辑尺寸.
二就是用辅助设计软件,基于CAD基础上的,比如设计之星,可以实现!

) S! Y/ C6 F- v2 P: l

不是的老大，你能帮忙把附件看看吗？谢谢了！

★新手★

原帖由 chonggwx 于 2007-5-14 23:06 发表 http://www.3dportal.cn/discuz/images/common/back.gif
& G: e. r' B9 l( y/ b: ^
7 a* f0 A; l/ L+ {2 B


不是的老大，你能帮忙把附件看看吗？谢谢了！

4 b& Q, B  T/ R
你是什么意思呢？是尺寸标注太大了？
# I, }8 j' J" e' f注意：你的标注样式中的“标注特征比例”中的“全局比例”设置成了25，所以看上去大！

chonggwx

原帖由 ★新手★ 于 2007-5-14 23:14 发表 http://www.3dportal.cn/discuz/images/common/back.gif

5 t! A9 a4 X% ^) m* p$ }" K. l
你是什么意思呢？是尺寸标注太大了？
注意：你的标注样式中的“标注特征比例”中的“全局比例”设置成了25，所以看上去大！

3 l0 [# z. X6 o" l; J& Z; @
, h/ Q8 }. e& ^' ?
  @. G" y- A- N不是那个意思，斑竹！

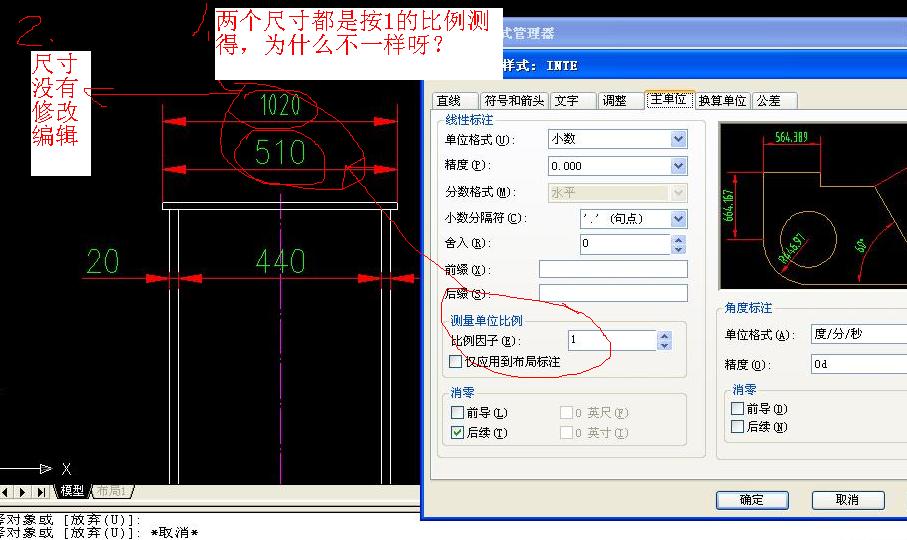

5 a' f0 M! r. ~我的附件里的图是下面的问题。图形也不是块，，，
5 ~, [6 S, ?+ r( V$ _* G2 p
& G2 u, c4 o' D' N: r8 F1 ^0 o[ 本帖最后由 chonggwx 于 2007-5-15 22:45 编辑 ]

★新手★

原帖由 chonggwx 于 2007-5-15 22:42 发表 http://www.3dportal.cn/discuz/images/common/back.gif
) s0 C" v0 @* T9 ]( {- I: k9 L
: O; P$ M8 D( ]; [4 e

, g" z( W8 E9 X' h8 F& I" E不是那个意思，斑竹！
( S. T$ M9 O9 O我的附件里的图是下面的问题。图形也不是块，，，

. n# }5 I+ ]7 {
/ k- j) n% F+ {, t% U终于明白你的意思了！

/ q& g5 Z9 q* q& k$ G你是说为什么当标注样式里的“测量单位比例因子为1时”，这个标注是510而不是1020吧！
7 V; R. V: Q& A

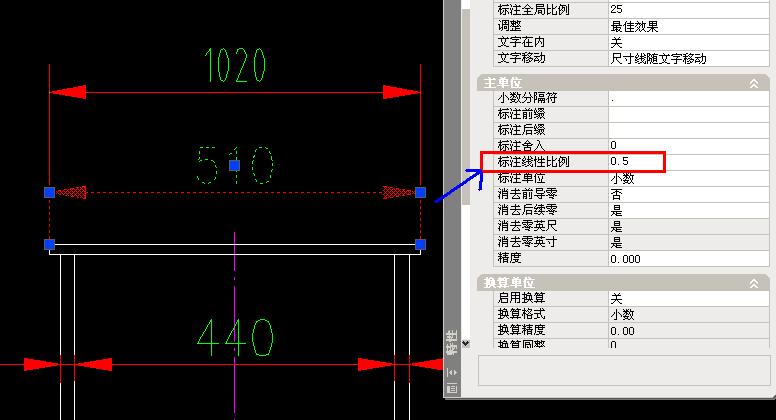

这个标注是用的替代标注，标注时它的“测量单位比例因子”就是0.5呀！看下图就知道了！
替代标注后又回到了你现在的标注，替代消失；所以你再标注时就是1020了！

chonggwx

明白了。
3 c1 w& f2 Q& K% }5 L谢谢斑竹，这晚还指点，感激加佩服！！
) t' \! F8 M* v# I) G  z- M你的孜孜不倦的精神，让我的学习劲头又增加了！谢谢！！
