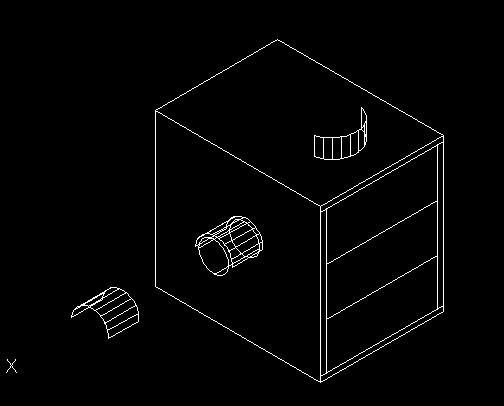

请问这个图怎么画出来的

littlekf · 发表于 2007-6-4 08:03:00

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

请问这个图怎么画出来的

[ 本帖最后由 asdolmlm 于 2007-7-5 15:46 编辑 ]

ta_90 · 发表于 2007-6-4 08:36:35

应该是用三D画好了转化过来的吧,我的猜想

nyh2000 · 发表于 2007-6-4 10:55:01

CAD直接画的吧，不象转的

yfe · 发表于 2007-6-4 10:58:12

很明显是用三维软件画的。

rishew · 发表于 2007-6-4 21:39:38

本人也感觉是三维软件画的.

misliu · 发表于 2007-6-4 22:22:08

进入CAD→右键点选图版下方的“对象捕捉”→跳出“草图设置”对话框→选择“捕捉和栅格→再选择”捕捉类型和样式”里的“等轴测捕捉”→确定→光标变成了“×”号形状→选择“对象捕捉”旁的“正交”→通过“F5”键的切换→可画垂直或斜向的直线（直线框的画法）→接下来选择“椭圆”工具→在命令行出现椭圆的三种方式→键入“I”（等轴测圆）注：大小写无关→画轴测圆（F5 切换， 3 次，就能切换三个面上的轴测圆，包括正面或背面、两侧面、上下两面）并绘之。其余就是绘图的一般技巧了，就不再多说了。
请看我做的图：

[ 本帖最后由 misliu 于 2007-6-4 22:24 编辑 ]

迎面一砖头 · 发表于 2007-6-4 22:35:34

楼上高手，佩服，我看这张图肯定不是三位软件画的，我习惯用pro/e，也用过solidwork，转化之后都不是这样的，我以前看过老师用cad画过类似的（学得不好，没学会），但是不知道怎么画出来的，后来上班就开始用平面，现在改三维，也没仔细研究过，今天算长了见识了，多谢楼上指点。

hbzyzyc · 发表于 2007-6-4 23:04:26

大家对cad的三维功能一直不予肯定，实际上上面的三维图用cad易如反掌

new_explorer · 发表于 2007-6-5 03:46:10

的确是CAD画的，只是平时似乎很少有人用这个功能

tommy215123 · 发表于 2007-6-5 18:04:21

这是二维里面画的，以我的经验来判断！

shi_weijia · 发表于 2007-6-5 21:11:54

CAD是鼻祖，但三维而言，大家都知道，并不出众。。。。所以....

gary1000 · 发表于 2007-6-5 21:56:37

用CAD画的。CAD本身也有做三维图的功能。只是大部分人不使用它的这个功能画三维图。

LXL572 · 发表于 2007-6-5 22:03:31

这很显然是用MASTERCAM画的，不难

我叫不高兴 · 发表于 2007-6-6 10:31:13

cad有专门画轴侧图的命令.

画起来很爽.画机架的时候比3D爽些..

yuezhengshong · 发表于 2007-6-6 12:46:28

CAD画三维也还不错的,特别是像楼主的这种结构的,很方便.只是现在用CAD三维功能的人好少了.

killy · 发表于 2007-6-7 11:45:06

CAD2004以前的版本画三维都很麻烦的，不知道后面的版本怎么样。

秋虎 · 发表于 2007-6-16 23:34:16

学到了东西,谢谢大家,我是路过

yeslao · 发表于 2007-7-5 13:07:17

提示: 作者被禁止或删除内容自动屏蔽

jfzhu5987 · 发表于 2007-7-5 13:22:24

CAD直接可以画出!
