国标中有没有关于弧坑的定义？

kangnn

最近我们车间出现了一点问题，就是在烧FCAW收弧时有个收弧的形状，业主、监理和质检都认为是弧坑，但是收弧的地方没有出现“坑”，用磨光机稍稍打磨就消失了，

请问大家有见到过类似的情况没有，相关标准对弧坑是怎样定义的？
0 t7 r& p3 k9 o+ w* z' U
[ 本帖最后由 jianghuamh 于 2007-6-5 11:33 编辑 ]

czcxq0408

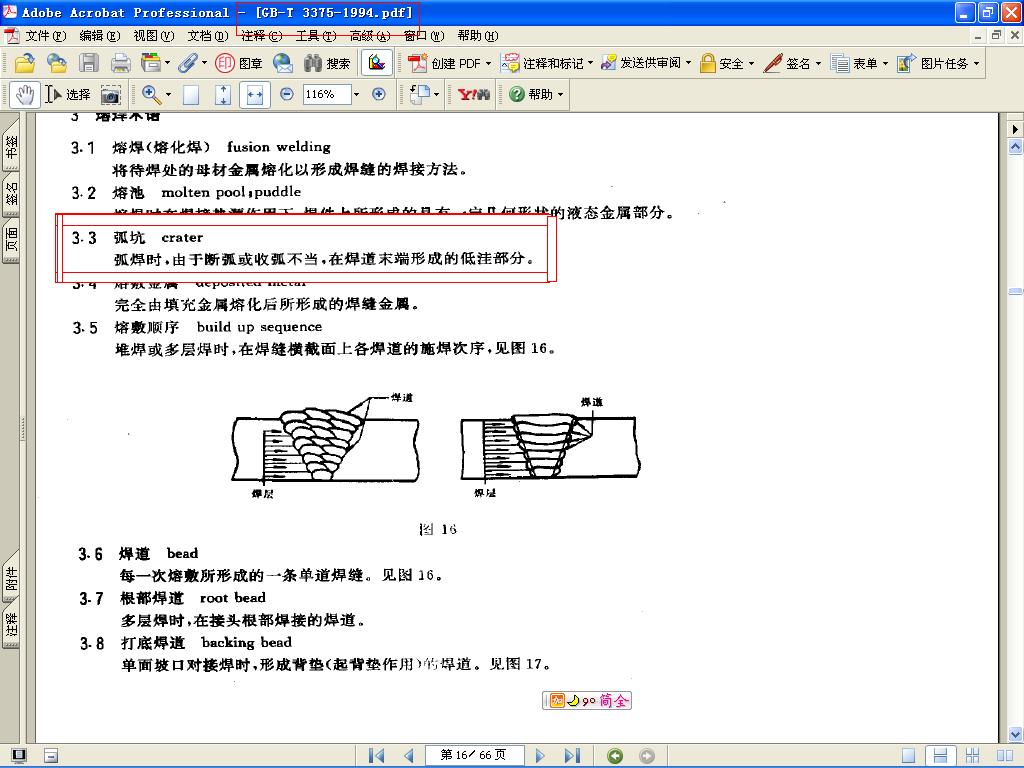

弧焊时，由于断弧或收弧不当，在焊道末端形成的低洼部分叫弧坑。
弧坑内一般存在低熔点共晶物、夹杂物、火口裂纹等缺陷。
; [1 a: i! ~/ l9 p$ f采用收弧电流（小于焊接电流60%）停留在弧坑一定时间，用焊丝填满弧坑，能够防止产生弧坑缺陷。

fandc

我们知道，一般的CO2电焊机都有收弧电压（电流）这个功能旋钮，将此旋钮调至焊接电压（电流）的50%～65%，焊接时在收弧处停留2～4秒。对弧坑的定义也都是描述性定义，弧坑处易产生放射性冷裂纹。

BV

弧坑的最大特点是凹陷的，一眼就能看到。
弧坑是由于焊接收弧时过快，熔敷金属凝固时铁水不足造成的，容易引起弧坑裂纹！

jczxlls

原帖由 kangnn 于 2007-6-4 19:44 发表 http://www.3dportal.cn/discuz/images/common/back.gif
0 Y* R# Q& |1 L  K4 h最近我们车间出现了一点问题，就是在烧FCAW收弧时有个收弧的形状，业主、监理和质检都认为是弧坑，但是收弧的地方没有出现“坑”，用磨光机稍稍打磨就消失了，
8 F% x+ S# H- a8 x
0 n9 ^3 y1 s) A) _请问大家有见到过类似的情况没有，相关标准对弧 ...

在GB 6417.1-2005（ ISO 6520.1-1998）《金属熔化焊接头缺欠分类及说明》中没有弧坑缺陷的定义。

GEFUHUA

用CO2焊接时如果处理不当，常常引起坑弧现象，弧坑不仅降低了焊缝承载截面，而且弧坑处常常产生弧坑裂纹及缩孔等缺陷。解决的方法是焊机上的收弧开关一定要打开，另外可应用焊枪回转法、反复引弧收弧法、加熄弧板等方法消除弧坑

jianghuamh

原帖由 jczxlls 于 2007-6-5 07:51 发表 http://www.3dportal.cn/discuz/images/common/back.gif

+ X( r4 n$ K  S8 `在GB 6417.1-2005（ ISO 6520.1-1998）《金属熔化焊接头缺欠分类及说明》中没有弧坑缺陷的定义。

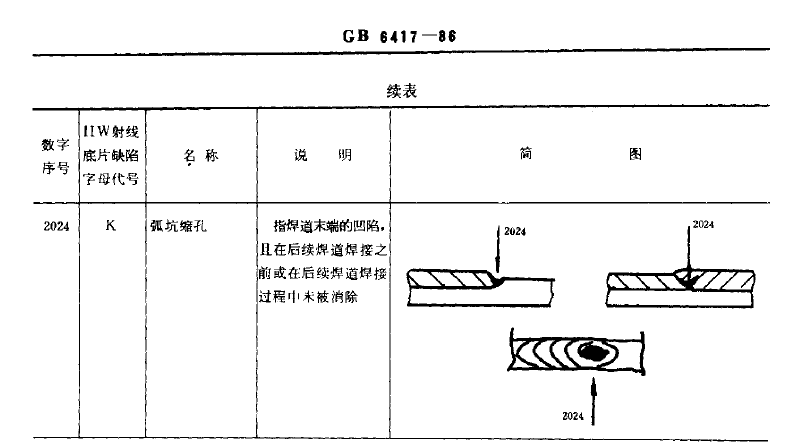

2 m- A7 W* e) n5 ][ 本帖最后由 jianghuamh 于 2007-6-6 11:40 编辑 ]

jczxlls

GB6417-1986已经作废，现在的国家标准统一使用ISO标准的定义。
不要拿旧标准误导大家。
* b% |: [' t' z' A
! H5 i& s- D& @" b$ o9 U.GB/T6417.1-2005将金属熔化焊缺欠分为6类：
# h* D; \8 k+ t- y) U●裂纹;比如：101－纵向裂纹，102横向裂纹
●孔穴;如：201－气孔
●固体夹杂;如：301－夹渣，304－金属夹杂
5 [& A. u! L# h●未熔合和未焊透;如：401－未熔合，402－未焊透
●形状缺陷和尺寸不良;如：501－咬边，510－焊穿
: i9 E6 ^8 ]5 q+ u! P●其它缺欠。如：602－飞溅

$ b2 |2 v1 q+ O3 E7 R; W
5 X! j2 q0 i( ~  V另外：弧坑缩孔不是弧坑，弧坑缩孔属于2类的孔穴，如果这样的化还有很多，比如弧坑裂纹等。这样的缺陷重点是指缺陷的位置。

$ ?- D4 [) k; P5 a* I+ s" D# k[ 本帖最后由 jczxlls 于 2007-6-6 09:16 编辑 ]

kangnn

谢谢各位大侠的帮助！！！

jczxlls

如果非要给弧坑在缺陷里面有归类的话，那么弧坑应该算作未填满。
