转CAD图到SolidWorks做三维处理

ghghhghg

现在许多工程图纸都需要用AutoCAD画成二维的“三视图”，不少读者都需要三维CAD技术方面的知识，但有个问题出现了，用AutoCAD做出来的这种图纸即复杂又难懂而且也不够直观，能否将它转换成立体图呢？
　　 在实际操作中可以借助SolidWorks，将部分CAD图形转换成了SolidWorks图形，进行运动，干涉检查，察看立体效果就十分方便。具体方法如下：
. l: j+ T! \: o4 P3 s- ?' O6 I4 A
　　 1.简化CAD图形
  C! C& {1 `: }) x
- |- I% b3 _! z4 {1 P6 L. ^  @　　 很多CAD文件过于复杂，用SolidWorks不能直接打开，那么可以先将需要转换的那个零件图，选其平面的主要部分，复制到一边，去除多余的线条，如中心线、尺寸线、虚线等。图形线条全部用连续线。
3 H! h5 q! ~6 [8 g0 {
9 e' L; h8 i; D" L4 ~# f9 i2 c　　 2.照SolidWorks要求改图
2 [  I8 W( j' m& _- R- o
, W- k# U  d( W$ X3 ^8 I　　 将改好的图形另存到一个文件，进行进一步修改，照SolidWorks的要求，图形线条不能交叉、重复，连接点不能断开，图形的比例应用1:1，以方便以后装配，图形的关键点最好放在坐标原点上。这部分工作应仔细，否则会影响下面的SolidWorks操作。

8 ^1 @: v7 d, \3 }, ^　　 3.用SolidWorks打开CAD文件
0 |, _) j; Y- Y1 ]/ _8 \  [1 U0 x
　　 启动SolidWorks，打开文件，文件类型选“全部文件”，选中该CAD文件“打开”，文件模板选“工程图”，比例选“1：1”，然后点“下一步”到数据单位中选“毫米”，最后“完成”。
4 P: |5 y' N1 l6 |( s" F
& X% ?2 r% C# Y$ d( v6 c/ V, Z8 A! o8 s　　 4.将工程图转换成零件图
0 |9 c2 N6 k, S, }7 Z. T% @( s  F2 J
: Z) ~. x8 ?4 l. r8 w, X　　把工程图“往下还原”，在“新建”中选零件图，在“窗口”中选两图“纵向平铺”。先激活工程图，用鼠标拖一个框，选中图中全部线条，在“编辑”中选“复制”。再激活零件图，在“编辑”中选“粘贴”。这样零件图中就有了草图一。此时可把工程图关闭，无须保存。把零件图“最大化”，右击草图一，快捷菜单中选编辑草图，就可以对草图进行SolidWorks操作了。
( N; D9 X& X1 A% P

4 g* t$ ]  R# G& }0 }- d　　 附：solidworks是基于造型的三维机械设计软件，它的基本设计思路是：实体造型－虚拟装配－二维图纸。
1 M& N) Y+ E' b2 c  X: [% L) g; K5 T　　 SolidWorks最新版本为SolidWorks 2005。相对于2004版本，新产品加入了250多项新特性和功能改进，是目前市场上少有的集3D设计、分析、产品数据管理、多用户协作以及注塑件确认等功能的单一软件。在诸多新功能中，比较突出的是它集成了COSMOS 2005软件，使用户可以在不离开SolidWorks环境的情况下进行非线性分析、冲击测试等高级设计分析功能。另外，考虑到大量用户仍然在使用二维 CAD软件，SolidWorks 2005增加了对AutoCAD的支持，以帮助用户在一个类似AutoCAD环境的界面下，以其原有格式编辑二维DWG文档。

cd888

我也用AutoCAD2002，同时也用SW2006，转Auto的DWG文件到SW里建模只需在AUTO中将DWG打开，选中要在SW里用到的图素进行复制（不要的图层可冻结），在SW里新建零件，选构图面——插入草图——在“编辑”中选“粘贴”，这样零件图中就有了草图。不用SW打开DWG文件也可以。

fushuixiu

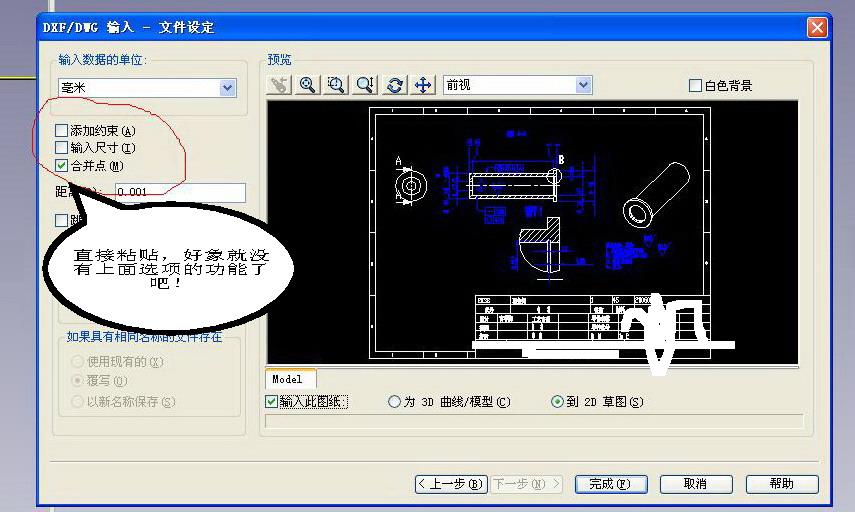

直接粘贴,好象功能要少一点,见图:

[ 本帖最后由 fushuixiu 于 2007-6-11 23:59 编辑 ]

wanglou

我一直使用复制、粘贴。
% |% R) n- {  r; h" |需要什么就复制那一部分，粘贴到合适的基准面。
