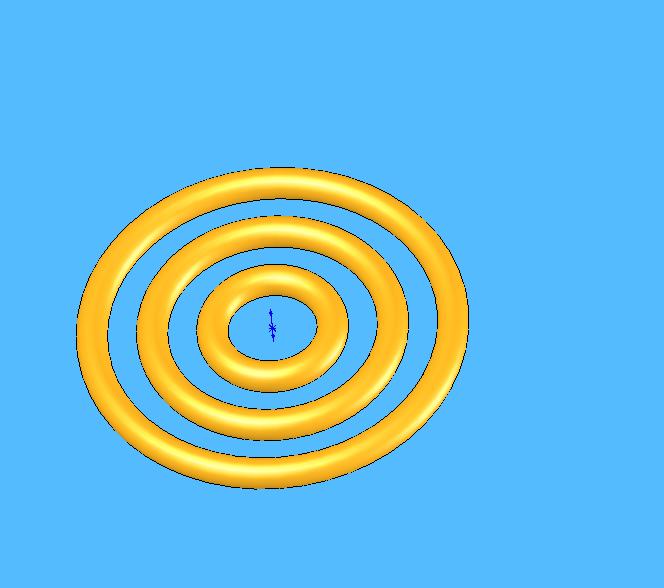

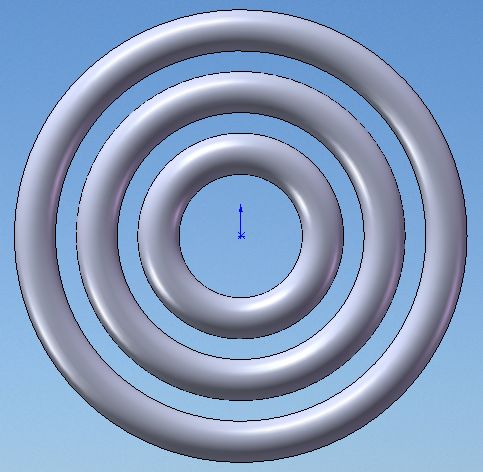

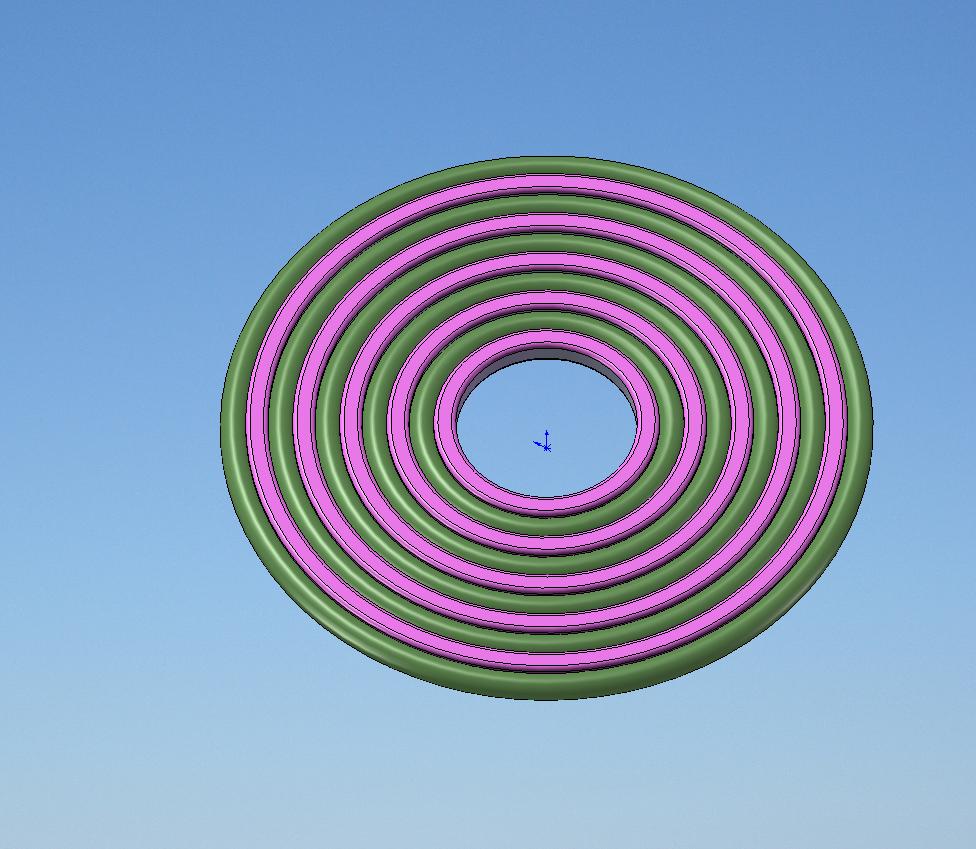

欢迎各位高手做做下面这个题目，圆环阵列，由外圈逐渐向内，一环套一环，圆环逐渐变小。
7 z1 C0 L( s# E9 \) y0 N
6 K6 j/ `7 a  D* I( b
* X/ d1 H2 J2 {' M7 n8 C要求用solidworks随型阵列做，并且讲自己做的步骤说下，可以打包发上来。
% c$ D  z/ b8 a" F7 l3 x4 a奖励至少+10。
! J, e. N) [8 C$ O7 K) S; W
[ 本帖最后由 sxw68 于 2007-6-15 18:04 编辑 ]

pboy

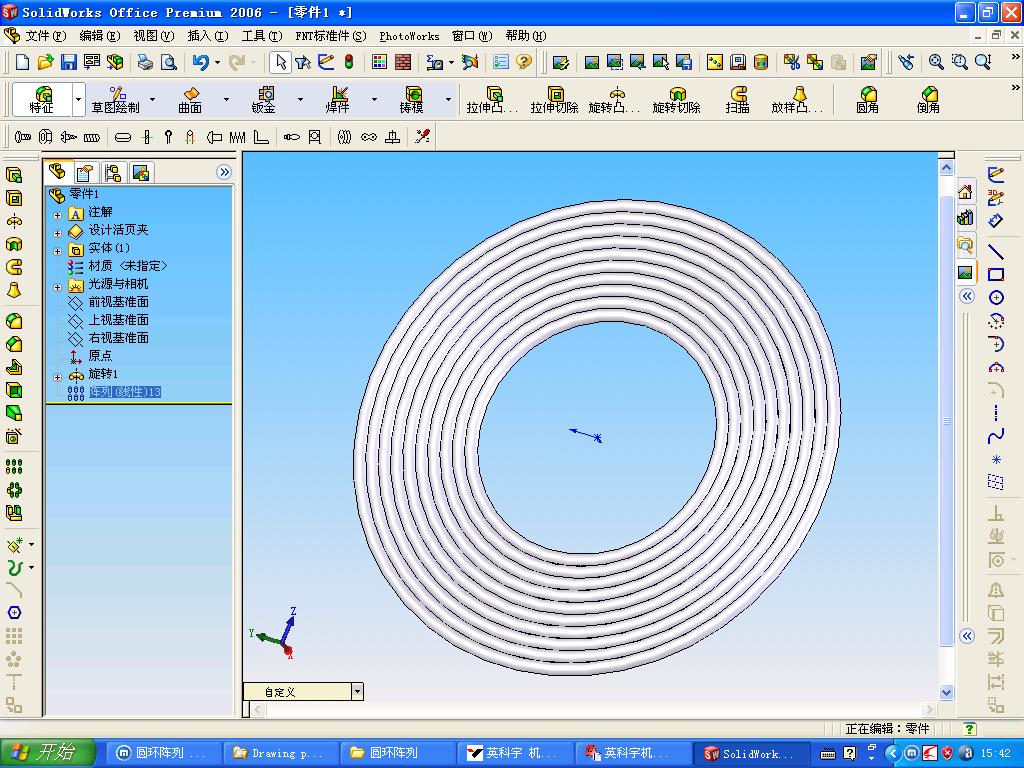

版大說的是這樣嗎還是一定要用陣列

dignity

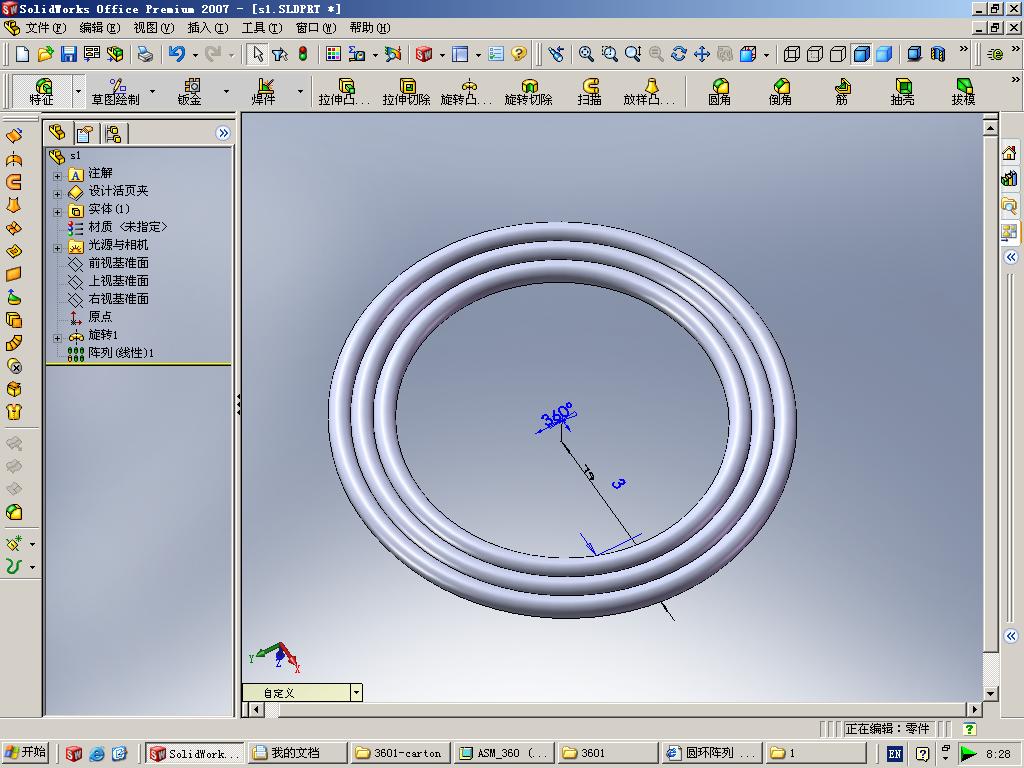

可以做3圈圆的一部分吗，然后环向阵列，这样算不算用圆环阵列作的呢

^O^

我来啦,我要啊

tzhmei

版主大人一定要这样啊,你没有将你的特征树贴出来.
8 B, I: Q5 e: k; ]
1 N4 w* s+ P9 @; l7 w
我晕,版主大人骗人啊,害得我昨天弄了一个晚上.

[ 本帖最后由 tzhmei 于 2007-6-16 12:14 编辑 ]

zwf8000

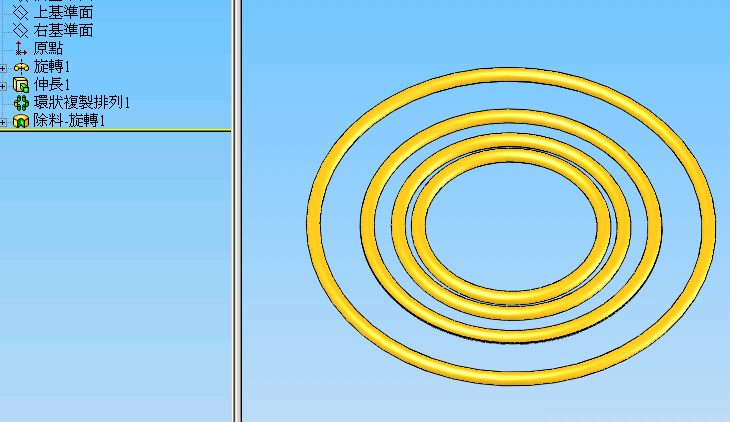

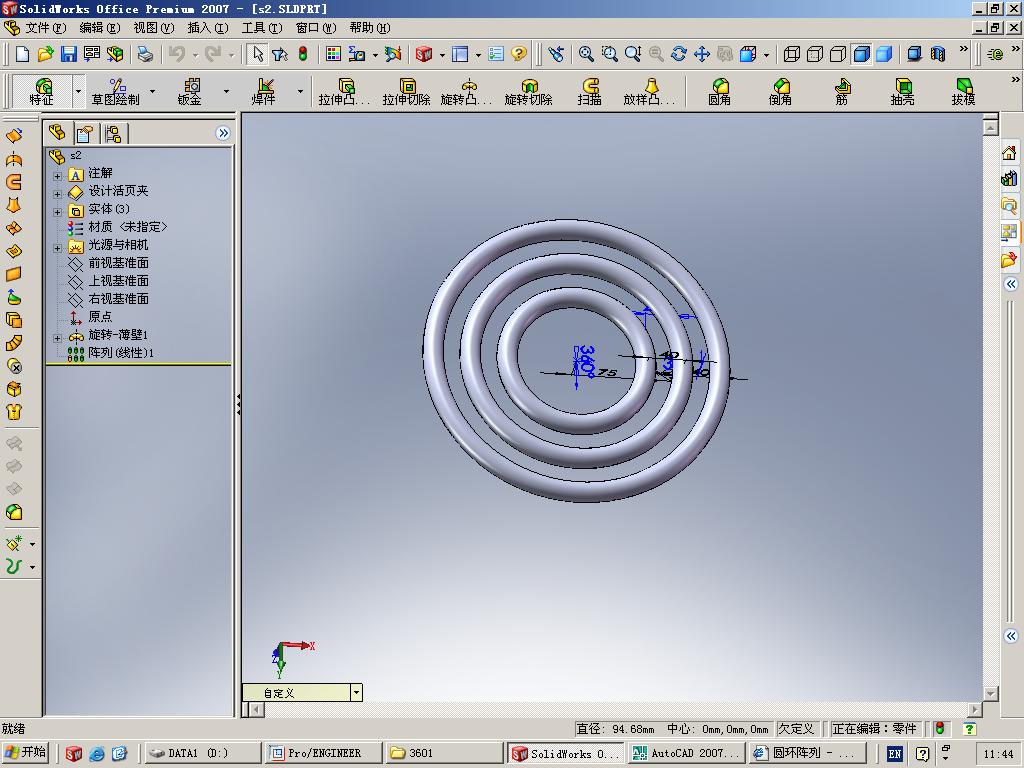

我做了很久还是做得不好，不知这样子行吗？

zwf8000

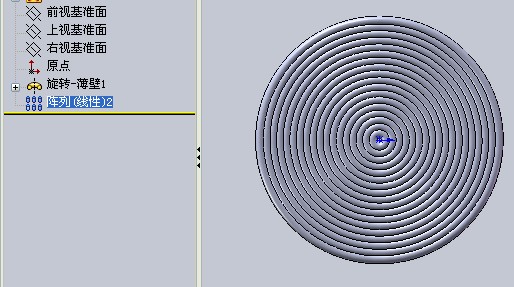

看了5楼用薄壁做，我也试一下，但是用实体就是不行!不知为什么？ :L

hidingman

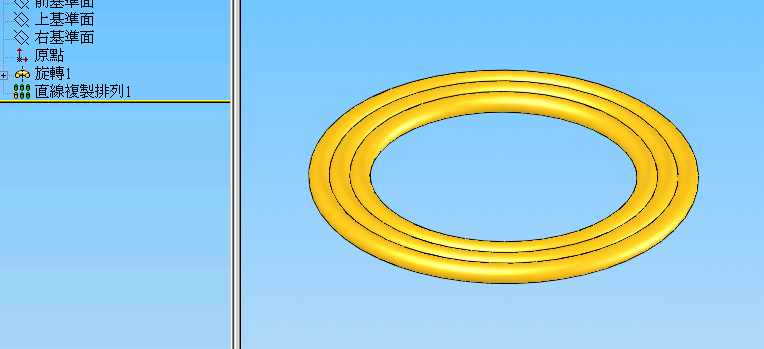

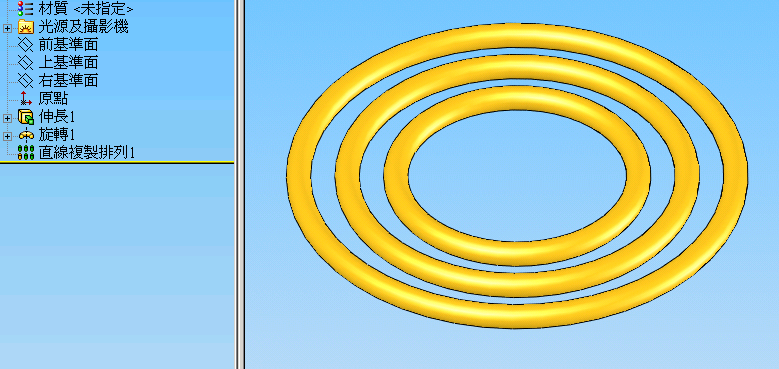

老大差太多了吧  圓環&直線  害我折騰半天  還真以為是圓環

hidingman

不是圓環 一切彈指之間 :lol:

hidingman

圓環陣列是沒辦法對齊的 :handshake

w_hs1

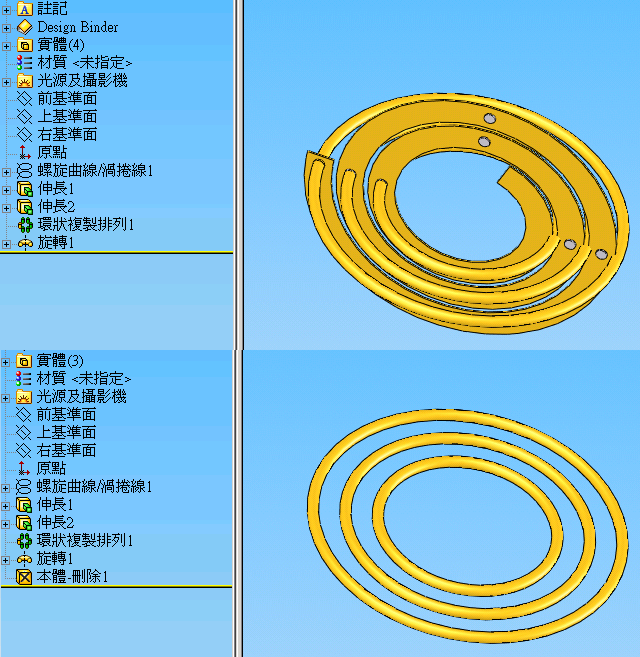

众所周知到目前为止随形阵列生成的实体不可脱节，因此想一次阵列出多实体来难度很大。我的想法是先通过阵列生成一个连通的单实体，再通过阵列切去连通部分完成题目。题目虽然完成，但在做题时觉得有些地方还没有完全弄清，因此做法不一定是最简单的，期待大家更简便的做法。
9 W  p. r* K9 c1 ?' k
" C5 |2 k% x5 @  G. r" x3 D! E
# Z+ ?0 _& Z1 ^- ~6 Q$ H) }/ ]
2 E# n% [% `7 I2 U 圆环阵列.rar (68.76 KB, 下载次数: 24)

2007-6-16 16:52 上传

点击文件名下载附件

hidingman

反向求  用圓環陣列做   看圖即便明瞭  圖未留   :handshake

高懊

我学了几个小时都没有学出来,而且是跟着学的

w_hs1

受楼主启发，也做一个多实体随形阵列。

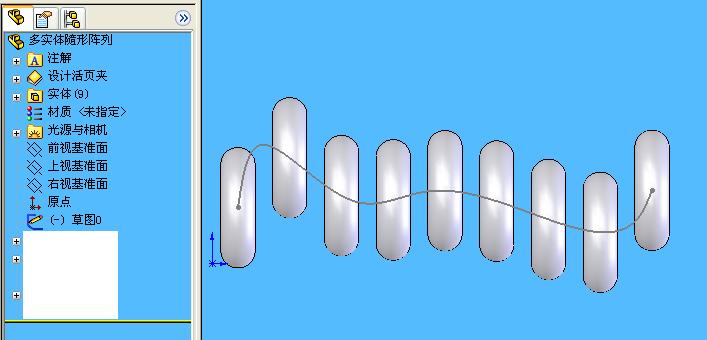

要求沿草图0的任意样条曲线，在X方向均布圆环。
5 s6 T  N/ y8 U0 m% r

% c; [( i0 n9 K/ T* }
[ 本帖最后由 w_hs1 于 2007-6-17 08:29 编辑 ]

guzong868

直接阵列草图最简单
2 j: x, t" U5 B/ W) `3 `但不符合楼主要求

ahzheng

随形阵列的一个应用,从楼主那里又学了一手,感谢楼主

ahzheng

该零件的part,可能有点跑题,但我的确是从中突然想到的

小旋风gg

我咋没看懂！是用随形阵列画的吗？

ahzheng

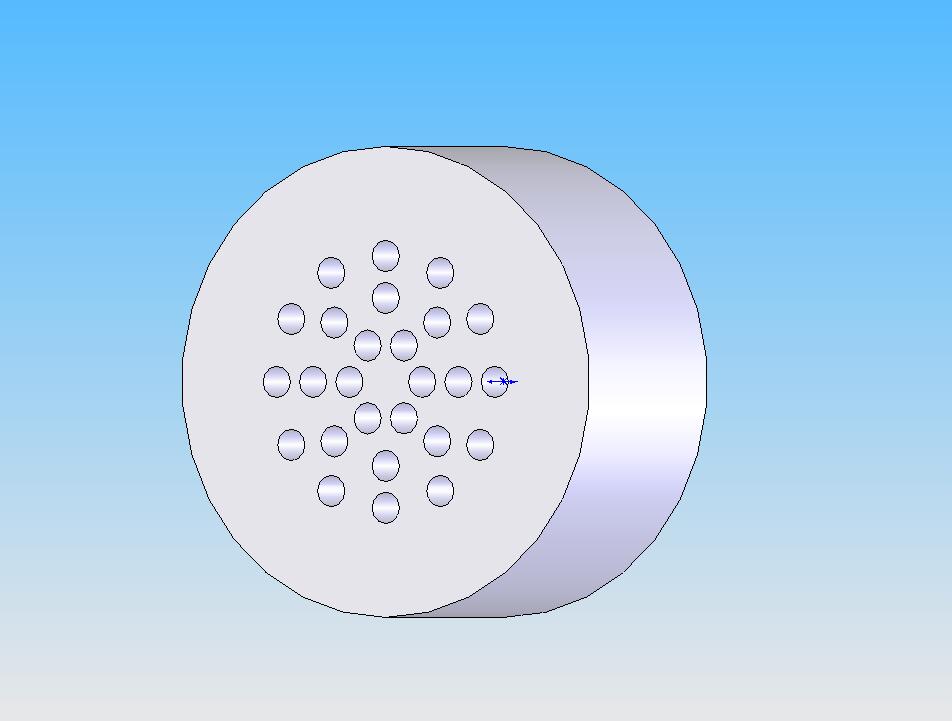

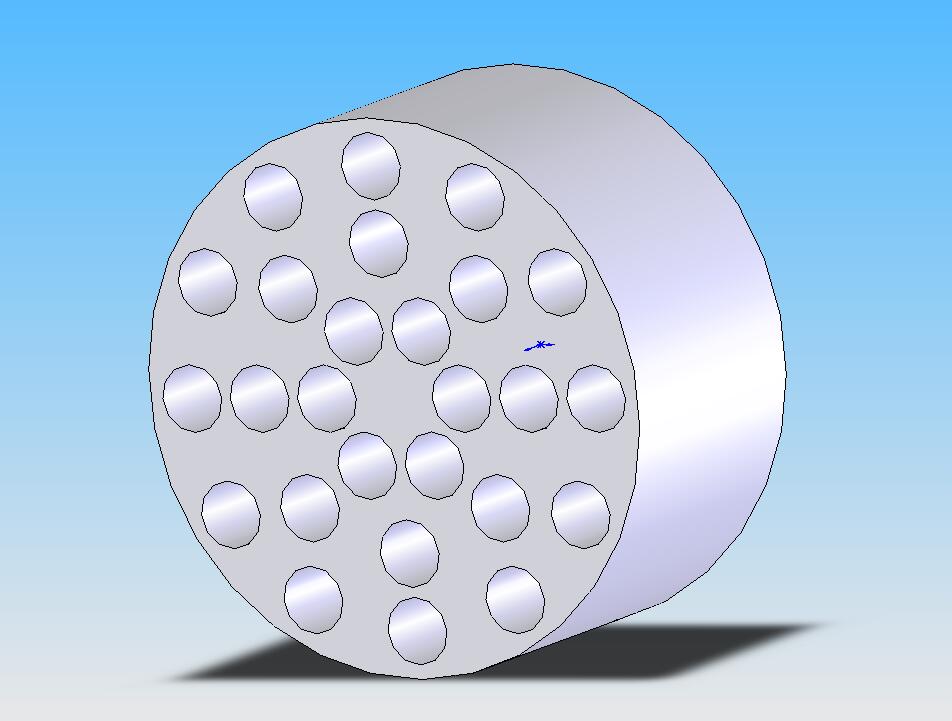

共三圈小孔,中心线间的距离一定,不知道算不算?

ahzheng

还请w_hs1细讲你的图如何做的

ddis250

大家都好厉害啊
看着晕晕的
  M3 n! t7 s+ u5 v, w4 X还是要向大家多多学习啊

w_hs1

原帖由 ahzheng 于 2007-6-17 18:52 发表 http://www.3dportal.cn/discuz/images/common/back.gif
还请w_hs1细讲你的图如何做的

, G6 F* A2 c! p: e& R7 N& m
& _9 ]3 F# E' t( c( r我的做法在 11 楼已有 part。
3 x, ?8 |: j5 U- U2 u足下在 16 楼的模型，只是在切除的草图中用草图实体阵列的方法做出很多圆，一次切除而已，与我们所说的随形阵列相去很远。

高懊

这个我会学的，这一点我到相信，只时暂时而己，到我也传上来。

雕刻爱情

原帖由 w_hs1 于 2007-6-16 16:52 发表 http://www.3dportal.cn/discuz/images/common/back.gif
1 H5 O" C7 P' |' I" S: d众所周知到目前为止随形阵列生成的实体不可脱节，因此想一次阵列出多实体来难度很大。我的想法是先通过阵列生成一个连通的单实体，再通过阵列切去连通部分完成题目。题目虽然完成，但在做题时觉得有些地方还没有 ...

$ x* C3 l0 Q6 ^, {2 R
正如w_hs1 所说，阵列的特征不能脱节，其实这样的阵列并不难，但想要一次阵列（目前个人觉得，办不到）。w_hs1 的2次阵列方法也许已经是最简便的了，一次阵列只能作出有相交部分

高懊

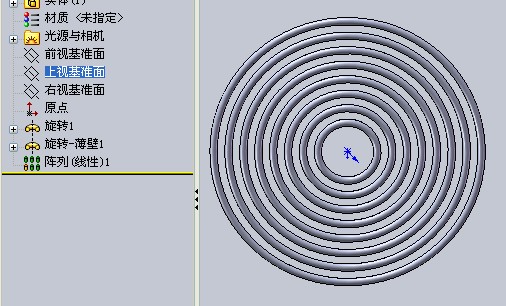

我现在画好了，也上上来给大家看吧
