如何在一根轴上画任意一环槽？

yamahamu · 发表于 2007-7-4 09:14:45

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

如何在一根光轴的任意位置画一个或多个环槽？
本人才学SW三天，勿见笑哈。

mingyueye1 · 发表于 2007-7-4 09:27:17

楼主是不是要做键槽阿？先选择或做一个基准面，在面上做草图进行拉伸切除！基准面可以选默认基准面进行等距切除，相当于草图建在默认面，切除从等距面开始，建议多看帮助多练习！越基础的东西越经典！

yamahamu · 发表于 2007-7-4 09:48:34

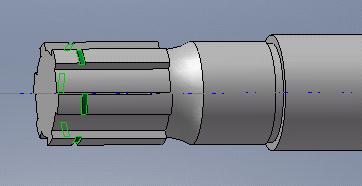

是这个样子的？我现在的画法是一段一段的拉伸出来的。
我是想画个花键轴，因有一段退刀圆弧不好画，所以我现环切出圆弧再画键。
不知是否有其他更好的办法，请不吝赐教哈，

hidingman · 发表于 2007-7-4 10:19:56

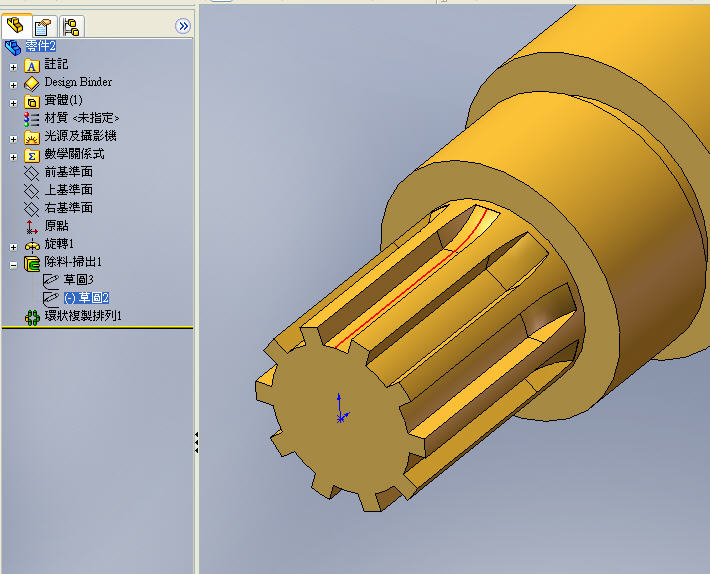

是這樣?

:)

yamahamu · 发表于 2007-7-4 10:31:38

就是这个样子的，但是花键部分要开卡簧槽，那个槽怎么画？

hidingman · 发表于 2007-7-4 10:40:04

原帖由 yamahamu 于 2007-7-4 10:31 发表 http://www.3dportal.cn/discuz/images/common/back.gif: G& f% J/ ~$ u/ ]) o/ b: f" b; O$ s
就是这个样子的，但是花键部分要开卡簧槽，那个槽怎么画？

旋轉切除

:loveliness:

yamahamu · 发表于 2007-7-4 10:50:21

顺便再请教一下，这种在内花键/内齿里开环槽的，怎么画？

hidingman · 发表于 2007-7-4 10:53:57

原帖由 yamahamu 于 2007-7-4 10:50 发表 http://www.3dportal.cn/discuz/images/common/back.gif5 n$ J1 s; e* j: |
顺便再请教一下，这种在内花键/内齿里开环槽的，怎么画？

一樣
薄壁伸長伸長一齒陣列

[ 本帖最后由 hidingman 于 2007-7-4 10:57 编辑 ]

yamahamu · 发表于 2007-7-4 11:09:17

恩，谢谢，我已经画出来了。
