工程图怎么把螺纹改成细实线？

hiuhangzhe · 发表于 2007-7-10 17:28:22

您需要登录才可以下载或查看，没有帐号？注册

x

在出螺栓图时，我实体图用扫描切除做出了真实的螺纹，可是到工程出图时也是真实的，工程图中一般是用细实线来代替。我原来是把它输出DWG格式，用CAD做下修改，各位有什么简单的方法吗？

[ 本帖最后由 hiuhangzhe 于 2007-7-11 08:26 编辑 ]

iamliupeng18 · 发表于 2007-7-10 17:36:13

提示: 作者被禁止或删除内容自动屏蔽

jfzhu5987 · 发表于 2007-7-10 19:51:22

我也只有在CAD里改了!

fushuixiu · 发表于 2007-7-10 21:51:26

简单的啊!你在零件中做两个配置,一个配置是将扫描做压缩,以便于工程图的三视图中显示,螺纹线你可以手工加两条细实线,或你可以加螺纹装饰线.另一个配置是不压缩扫描特征,以便于在工程图中插入等轴测图中显示用,这样可以更好看.我一直是如此做的!

hahap · 发表于 2007-7-10 22:17:59

你可以新建个"细实线"的图层,线型用细线,后把你的螺纹线的图层选用细实线,和CAD一样的操作的.

gneful · 发表于 2007-7-11 00:10:58

通常都不需要画真实螺纹，用螺纹装饰线就可以了，需要漂亮一点的话还可以显示螺纹装饰线的贴图
在工程图中，螺纹装饰线自动显示为细实线

shiliping · 发表于 2007-7-15 10:33:46

利用SOLIDWORKS图层控制功能可容易更改线型,方法与AUTOCAD相似

xcy008 · 发表于 2007-7-15 11:17:46

貌似直接改线型就可以了啊，我的剖面线都是在这么改的

xxf-1 · 发表于 2007-7-15 11:18:03

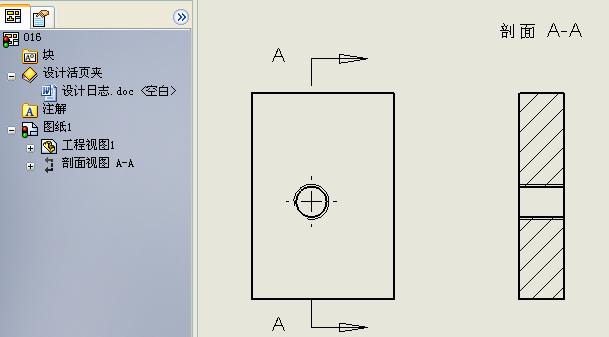

用异形孔画的螺孔线条是符合标準的.
