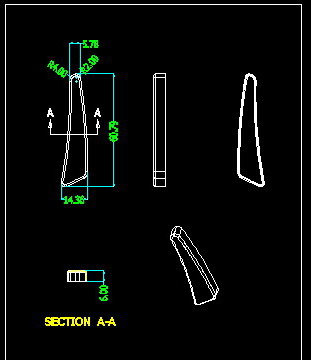

请问这个不锈钢异形件怎么展开?能够拉伸吗?

dzh-1976 · 发表于 2007-7-10 18:01:13

您需要登录才可以下载或查看，没有帐号？注册

x

请帮忙看下这个零件能否一次拉伸成型?否则的话要修边就很麻烦.请高手帮忙看下这套模怎么设计为好?谢谢

版主,怎么给精贴加分啊

[ 本帖最后由 dzh-1976 于 2007-7-11 11:20 编辑 ]

chenqfu · 发表于 2007-7-10 19:07:41

要人家帮忙却要人家出钱?不合理?贴个图上来.

dzh-1976 · 发表于 2007-7-12 08:17:32

没人会吗?那位大哥能帮我作出展开后的图形啊.急用啊.谢谢了!

qgn0710 · 发表于 2007-7-12 16:32:17

这个可以拉伸，展开尺寸可以通过试模呀。
算料不是很准

dzh-1976 · 发表于 2007-7-12 16:55:42

我知道可以通过试模达到目的,但能提供比较接近的展开尺寸图吗.

chenqfu · 发表于 2007-7-12 17:47:03

你的图纸是从三维转化过来的,可以直接把图形另存为IGS文件,用FASTFORM打开后,把它展开,把展开图形另存为DWG文件,就是你所要的比较接近的展开尺寸图.

dzh-1976 · 发表于 2007-7-12 17:58:40

我的图纸是客户发过来的,CAD二维图,我没有FASTFORM这个软件,你能帮我下吗?谢谢了.我有个CAD三维图,自己画的,没圆角,CAD中好象没有展开功能.我用AUTOPOL展开时只能展开单个面,不能连接成图形.

[ 本帖最后由 dzh-1976 于 2007-7-12 18:03 编辑 ]

chenqfu · 发表于 2007-7-12 22:31:15

你的图纸不是很清楚,只是一个大概的图形,可是我不会上传附件,加我的QQ707369886.我传给你.

dzh-1976 · 发表于 2007-7-17 07:59:51

chenqfu兄,我已加了你的QQ,请回我.谢

xxllzl521 · 发表于 2011-3-9 19:14:53

好东西呀。！！
