冷冲模设计师CAXA -CPD的突出的特点是智能化,免绘图，在设计过程中，设计者仅需从模具的结构、辅助机构、部件的功能、模具零件加工的工艺性等概念上参与设计，而无需直接绘制模具图。全部模具图都是在"概念"设计之后，根据设计者的指定 (投影方向,剖切位置)自动生成的，自动生成的图纸信息准确可靠、信息完备度超过95％。，并可在CAXA-EB或AUTOCAD等交互环境下进行任意编辑。
1 B/ |5 `7 d0 J* r! y●功能特点 ) y0 n/ g6 J9 E+ h3 X+ [
专业内容向导化
4 z" n- |% i3 y9 i4 O8 J/ e) L6 u把专业设计内容融入冲模设计过程,通过简单的选择或操作来实现，整个设计过程简单流畅，降低了对设计人员专业知识细节的要求． 4 f% u3 v2 I) r/ j4 x, P
结构设计原型化
9 w- }8 K# [9 K- e6 [3 H将国家标准，行业标准或企业标准在结构库中定义, 作为设计基础原型，极大的简化设计过程而且使设计结果规范化．
% @* F5 A, v, c1 Z6 [( a设计对象模型化 4 ?; l8 C1 R0 U! b8 z( x% t) |4 g4 `
以零件模型为设计操作对象，以冲模结构模型为设计目标对象, 不但使得冲模结构设计变得极为简便和快捷， 而且可提高设计的可靠性和准确性. 9 C0 R5 s6 w8 p# O) C3 t- v
实体造型关系化
* L, O- Q9 ?4 c$ Y9 J# t在设计模具零件时仅需考虑实体的外形, 全部内孔和型腔等"空体素"的造型都是根据相关零件的外形和装配关系自动实现．将实体造型的内容减少60/%～80%．
( _6 G6 ]6 y' u工程绘图自动化

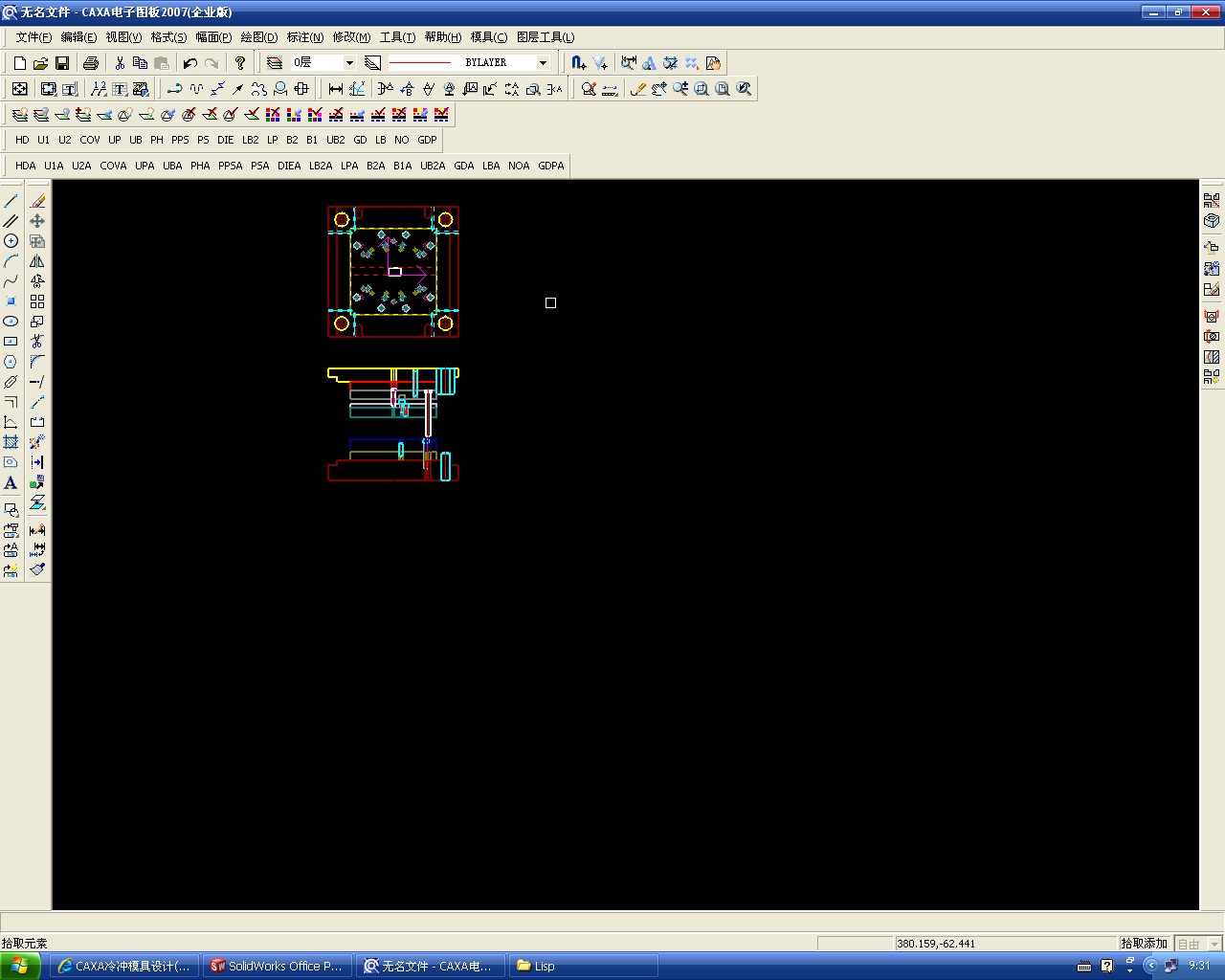

( x* m1 W, `4 [/ H" R4 C# x. V装配图和全部零件图都是根据设计者的设定 (投影方向,剖切位置)由设计所产生的模型自动生成的，图纸信息准确可靠并可以在2D绘图平台上进行编辑．
- w2 K. l* j( z( l9 q; O适用范围
7 c8 i+ }, Y, X1 f8 g+ W! yCAXA-CPD适用于 级进模：工步数不受限制,可切废料,可含翻边、压印、制耳等简单成型工步；复合模：冲孔落料复合模,冲孔切边／切槽复合模,倒装／正装，厚型／薄型可选； 落料模：倒装／正装可选(切边模与落料模归在一类)；冲孔模：多种结构选择；翻边模：小孔单工序翻边（单孔或多孔）；弯曲模：常规结构单工序弯曲,V型弯曲,U型弯曲；拉伸模：落料，拉伸复合模,落料拉伸冲孔复合模,再次拉伸模（适于旋转体）。以上各类模具的卸料方式，出料／漏料方式，定位方式可在设计时选用，大型冲模的凹模、凸模可采用镶拼或分块结构，冲件和模具的尺寸原则上不受限制。
3 K2 D3 ?* `7 P3 B支持主流2D绘图平台
" }3 x: Y: ^; z; ^CAXA-CPD的设计结果为全套模具图，由通用2D绘图软件进行后续处理（编辑，输出及存档。CAXA-CPD支持目前国内流行的各种2D绘图平台。包括国产的CAXA电子图板和AUTOCAD的各个版本 |
|
