蜗轮的画法

lyluzy · 发表于 2007-7-24 11:56:17

您需要登录才可以下载或查看，没有帐号？注册

x

那位高手能给予赐教，在实体设计中如何绘制蜗轮，不胜感激！！！

hbh0606 · 发表于 2007-7-24 12:08:21

http://www.3dportal.cn/discuz/vi ... hlight=%CE%CF%C2%D6
这个网址有蜗杆蜗轮的制作，楼主可以看一下是否有用吗？

小贾师傅 · 发表于 2007-7-25 13:58:12

楼上的大佬，那个是UG的做法呀，

小贾师傅 · 发表于 2007-7-26 07:41:11

我来传个简单的制作过程吧。
下面制的这个蜗轮，假定模数m=10,蜗轮齿数Z=32,
与之相配的蜗杆特性系数q=8,头数=1
按照蜗轮设计的计算公式，计算相关的尺寸后进行绘制。
1、旋转绘制坯料。

小贾师傅 · 发表于 2007-7-26 07:42:28

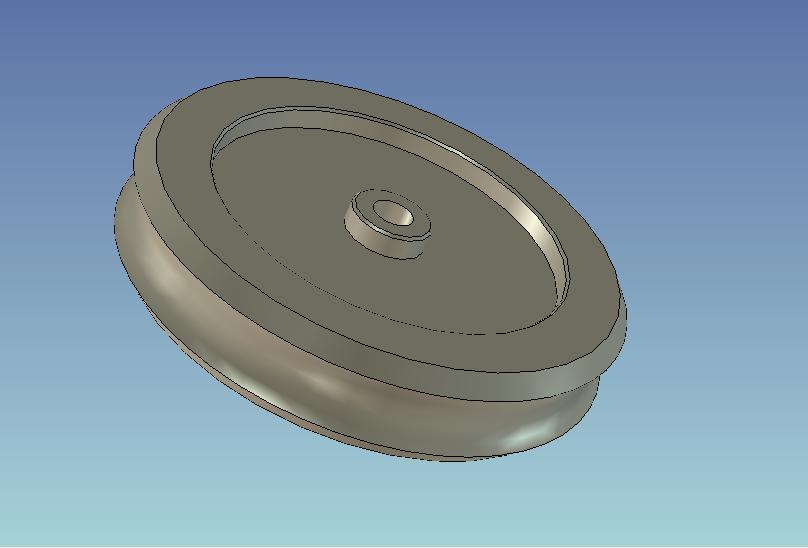

2、简单进行倒角修整外形，

小贾师傅 · 发表于 2007-7-26 07:44:05

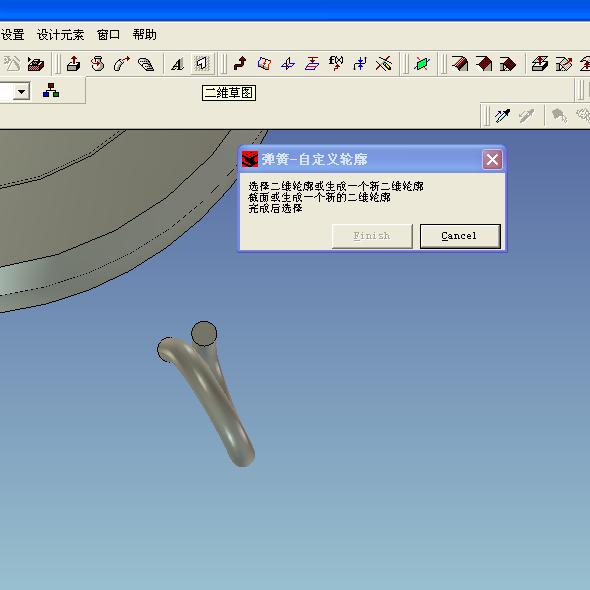

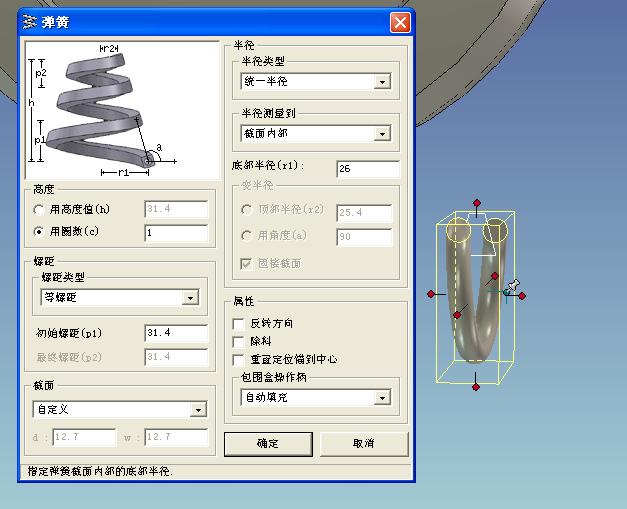

3、拖入一节弹簧，参数如图。截面自定义。

小贾师傅 · 发表于 2007-7-26 07:47:23

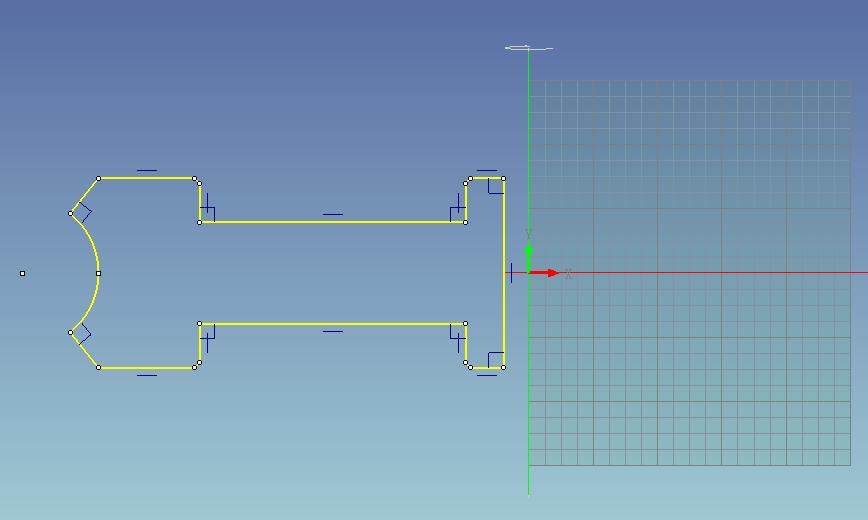

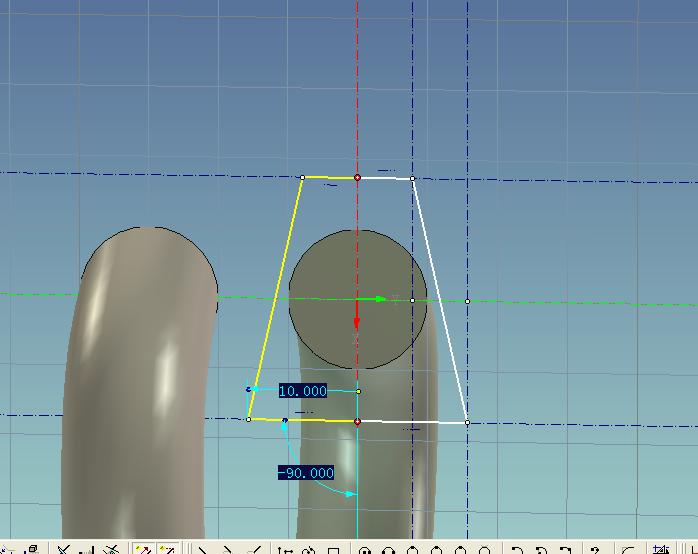

4、点绘制二维曲线，绘制平面定位到原弹簧截面的中心。
按图示绘制二维线。

小贾师傅 · 发表于 2007-7-26 07:49:54

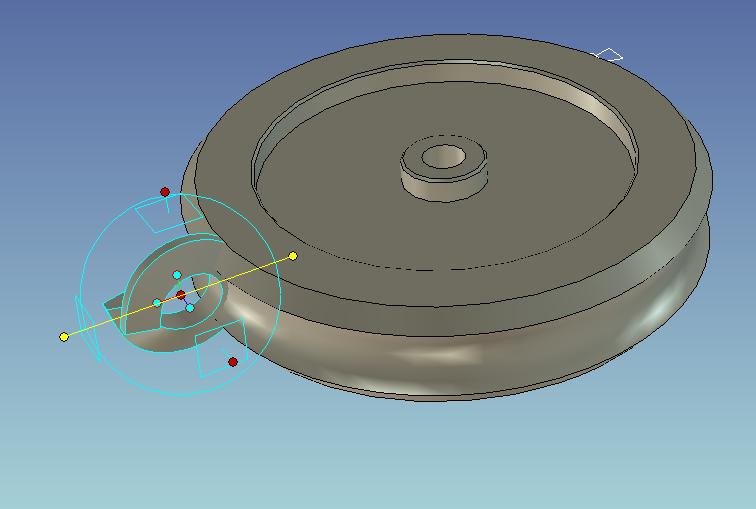

5、用三维球将弹簧定位到距坯料中心200mm处的圆周上。

[ 本帖最后由小贾师傅CAXA 于 2007-7-26 07:50 编辑 ]

小贾师傅 · 发表于 2007-7-26 07:51:12

6、并将弹簧设置为减料。

小贾师傅 · 发表于 2007-7-26 07:52:35

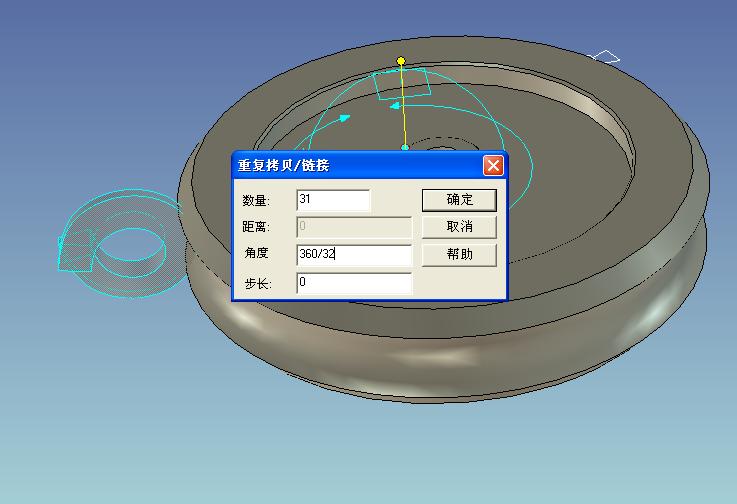

7、在圆周上再复制31份。

小贾师傅 · 发表于 2007-7-26 07:54:32

8、先选坯料，按SHIFT拾取那32个弹簧，进行布尔运算，得到最终实体。

小贾师傅 · 发表于 2007-7-26 07:59:52

其实蜗杆、蜗轮的做法，在寇天平老师所著的《CAXA实体设计应用提高30例》中有介绍的，相信对楼主会有帮助的。
下面是做好的源文件。，

lyluzy · 发表于 2007-7-26 14:16:41

感谢"小贾师傅CAXA"老师的帮助，深表感谢

zhanghs · 发表于 2007-8-24 00:37:58

曾经试画过，不太成功，用这个方法挺好！

zhanghs · 发表于 2007-12-8 15:31:06

曾经画过，但总感到太麻烦，试试这个方法。

janfly · 发表于 2008-1-18 11:33:11

我去试试.

orangelife · 发表于 2008-6-30 11:53:34

齿间二维线的尺寸怎么来的？要通过什么公式计算？

sunqifa · 发表于 2008-6-30 14:09:22

还是楼主好样的，触类旁通

395261736 · 发表于 2008-7-1 21:49:55

又学版主了一招，让我也试试看，谢大家了。

金翅鸟 · 发表于 2008-7-2 16:19:47

感谢小贾师傅，学习了！！！

clp526 · 发表于 2008-7-30 21:11:56

有学了一招，谢谢分享

胖胖爱静静 · 发表于 2008-8-29 19:24:03

那个点绘制二维曲线的那个步骤，是用的哪个造型，扫描吗？如果是扫描，那么轨迹好像选不到啊！

gouliyi · 发表于 2008-8-30 20:49:49

提示: 作者被禁止或删除内容自动屏蔽

hunran · 发表于 2008-9-7 22:51:02

很厉害，又学了一招，呵呵，caxa实体的实例太少了，高级教程更少。这公司都在忙什么呢？？不出几本好书！！

yanchengyang · 发表于 2008-9-8 06:58:33

其实用弹簧做成蜗轮的齿间二维线做出的蜗轮并不像,只是形是,不如用蜗杆去进行霍尔运算
