[已解决] 关于proe2.0“关系”

[复制链接]
发表于 2007-7-27 14:34:30 | 显示全部楼层 |阅读模式 来自: 中国江苏扬州

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
如何在proe2.0上使用“关系”,从图中抓取尺寸,请高手帮忙,说详细点!
发表于 2007-7-27 15:32:59 | 显示全部楼层 来自: 中国浙江金华

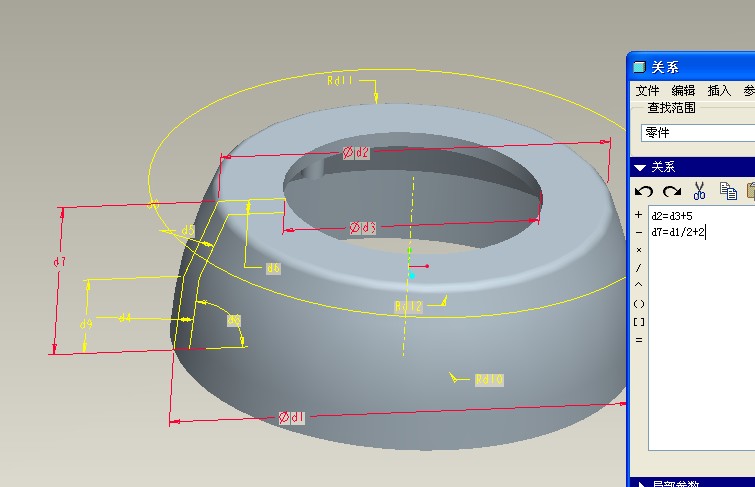

如图中..简单的例子....
7 r  t2 |) u4 ~8 e7 x1 b( X8 M操作如下:   工具/关系     再CTRL+左键点选模型    这时候尺寸都会变成SD1    SD2等~~~!( W- i% p  {3 y  B$ ?
1 }' @2 i0 x+ l6 g) G; ?1 \1 W7 j9 A
现在就可以设计关系了....比较多的是数学学过的曲线工程式...看你自己学的怎么样了..说不定你编出个好东东...
发表于 2007-7-27 15:37:07 | 显示全部楼层 来自: 中国浙江金华
1.碟形弹簧, v( L: H5 n) P7 x: R0 Q, b4 C
圓柱坐标
' Y7 e; r  h' T, g0 u) d3 R' ?方程:r = 5 * C0 M2 g" }9 `4 {- I2 g/ J: ~
theta = t*3600
/ H, e1 j* a/ Qz =(sin(3.5*theta-90))+24*t9 L( f7 X+ G9 }3 j7 R- r
2.葉形线.
/ D1 _+ i  w& Q- j$ q笛卡儿坐標标
# ?) o- F* ~7 a+ T; ], D方程:a=10 % A/ I# ^* b3 M+ u/ K. o( T
x=3*a*t/(1+(t^3))
+ E, d1 M/ J( t+ |' ]$ [+ ey=3*a*(t^2)/(1+(t^3))
1 U" F$ i  Q, t4 z: M0 c3.螺旋线(Helical curve)
2 l& O9 _! W% ]. u1 p. t圆柱坐标(cylindrical)
, t" q7 _6 `1 D$ m! ?! e  ~方程: r=t
6 n4 t1 z7 Q& ztheta=10+t*(20*360) / _8 q% f1 V3 `: }
z=t*3- ?( |& p: p% v2 K; {! F- w4 A
4.蝴蝶曲线
% h6 `2 }" F% i: j) m6 c球坐标 5 c! O$ q1 N! w9 `( j0 u7 A
方程:rho = 8 * t
" A6 h; j% W- {: w/ |4 ?- v1 _theta = 360 * t * 4   O, J& _! e- W) s1 _
phi = -360 * t * 8
. q+ ]9 W; i7 ]1 y$ O* j$ ?2 p7 i  w' z8 a9 O1 |% g& A

1 m8 a/ \1 e# j. E4 a9 o
! r3 \9 y9 h! I/ J! C这些是使用曲线基准..里面的工程式1 l& A3 v8 R$ Q2 R7 ?( b
4 Y( f( Z( W, S  r
图上的就是一般的关系式了
发表于 2007-7-27 15:40:07 | 显示全部楼层 来自: 中国江苏苏州
这个问题并不需要什么高手,在下菜鸟就来献丑下, ; D8 |) @* Y; Y; y; d, T

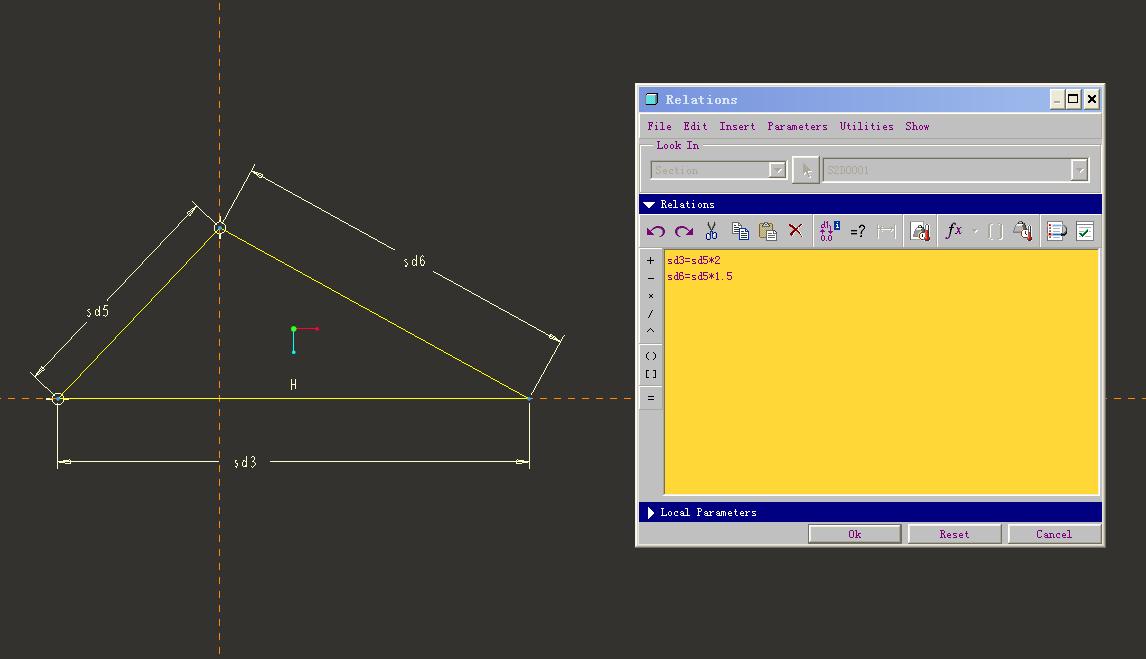

在Sketch模式下打开Tools下的Relations(在此之前要把需要约束的尺寸先标注出来),选择Toggle between dimension values and names图标(切换尺寸值和尺寸ID编号) Relation_1.jpg ,然后再在窗口里面编辑你想要的尺寸关系就可以了。 Relation_2.jpg 。 个人认为Relation既不复杂也不神秘,只是一种约束,一种利用数学关系式和方式对尺寸的约束,但还是应该关系与的输入方法,比如一个等号代表赋值(等号前面是变量,等号后面的一个定值),而两个等号则代表判断,这倒是和C语言一样。)
$ B* E2 o7 q/ T' D* {; e5 @" r在下也只是用个皮毛(不过感觉很实用),希望对君有所帮助!!!!!
 楼主| 发表于 2007-7-27 16:13:10 | 显示全部楼层 来自: 中国江苏扬州

先 谢过.

回去试试.不会再向大家讨教
发表于 2007-7-27 16:34:01 | 显示全部楼层 来自: 中国江苏常州
看了楼主的贴,实在收益非浅!谢谢
发表于 2010-8-14 06:26:59 | 显示全部楼层 来自: 中国广东佛山
诸位很热心,谢谢。
