用Solid Edge 做一个环形弹簧

Willie007

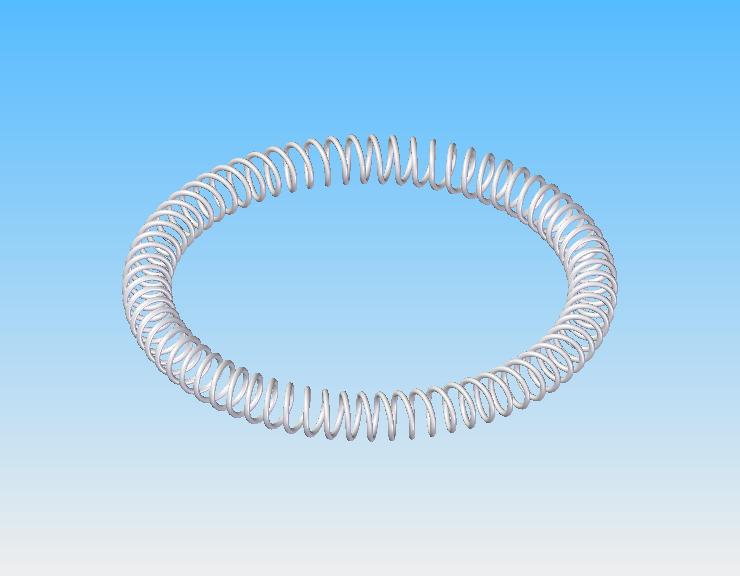

感兴趣可以尝试做一个类似的环形弹簧
  P$ m( d6 \5 O3 b" F; z

[ 本帖最后由 Willie007 于 2007-7-30 09:55 编辑 ]

sxbd1974

原帖由 Willie007 于 2007-7-27 18:33 发表 http://www.3dportal.cn/discuz/images/common/back.gif
感兴趣可以尝试做一个类似的环形弹簧
[localimg=386,300]1[/localimg]

" Y/ v+ s9 ]5 [" J8 L$ Z9 o版主，怎么看不见有你的图呢？ :( :(

comelon

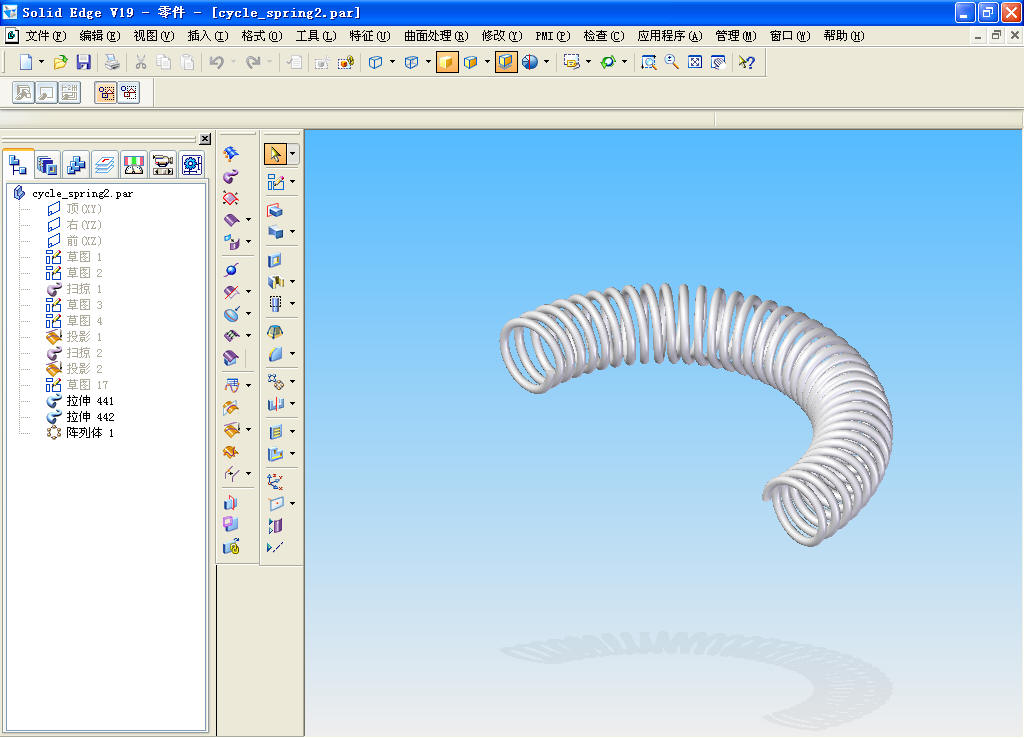

做个类似的。

sxbd1974

请问楼主对作这个模型有什么特殊要求吗？比如必需用螺旋扫描吗

Willie007

我提出这个模型的目的是想说明只有掌握好了一个软件的基本功能，才能组织好它们实现自己的设计意图。
1 m9 V0 X- L) v4 |8 O4 B( Z现在提供自己的一种做法，与大家共享。欢迎大家参与讨论 :)
附件solidedge v18也可以打开。

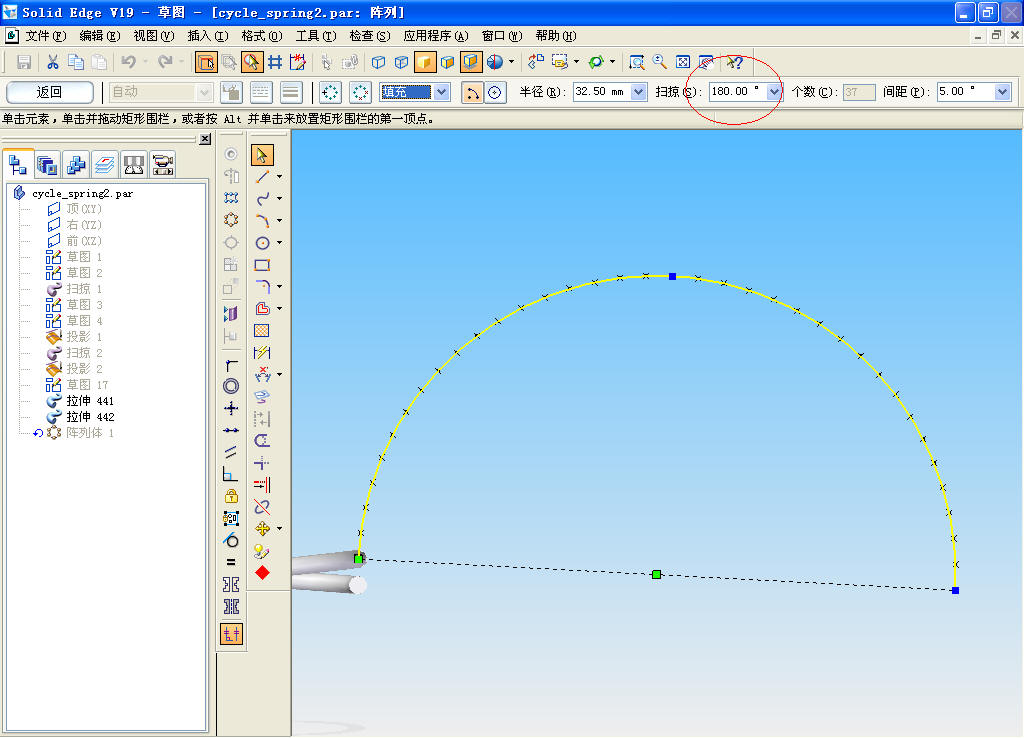

完整模型太大无法上传，现在只做半个，请打开文件后将圆形阵列范围由180度改为360度。
" w* F1 P1 b" \) x& z9 k
" q' j5 d( V8 N2 r! L" ~6 C

0 g* a4 z+ L7 b2 w# l
: ^0 c, H, j! w+ X% s. i5 Q) p: z
1 X% R5 q' R! n$ \+ [
2 g3 ^' m8 l  [# o7 ?8 D[ 本帖最后由 Willie007 于 2007-8-5 21:18 编辑 ]

heyantian

不错，比用EXCEL计算后导入曲线要简单一些

wtongong

回#5楼:
, A- w# |. c% R/ l# S' V+ X  F没有更快的方法?何必要这么繁锁.

heyantian

原帖由 wtongong 于 2007-8-6 08:55 发表 http://www.3dportal.cn/discuz/images/common/back.gif
回#5楼:
没有更快的方法?何必要这么繁锁.

. }; B0 x: p* U0 e# Y2 ^
2 l6 L# v) a0 _) z- f8 o
0 L- y& ~3 B7 v* M+ y, L, y6 y- |更快的就是你的那办法了，呵呵。

sxbd1974

原帖由 Willie007 于 2007-8-5 20:55 发表 http://www.3dportal.cn/discuz/images/common/back.gif
2 E" y& f  w" t3 c6 C我提出这个模型的目的是想说明只有掌握好了一个软件的基本功能，才能组织好它们实现自己的设计意图。
现在提供自己的一种做法，与大家共享。欢迎大家参与讨论 :)
" T% W. ]1 p7 A" \% f( _附件solidedge v18也可以打开。
完整模型 ...

- l+ w) V* r- @* y请问版主你为什么要作那个扫掠2呢？它有什么作用

Willie007

你看看特征之间的父子关系吧

Willie007

原帖由 wtongong 于 2007-8-6 08:55 发表 http://www.3dportal.cn/discuz/images/common/back.gif
回#5楼:
没有更快的方法?何必要这么繁锁.

3 T% ~! m5 o7 f. ^  \
* ]1 O( i8 j8 T2 s3 l( v2 R
( J+ w7 y/ g6 T6 w9 q" J我没有去分析过方法的快慢，解决问题后就没有再仔细考虑，最近又有朋友问起类似问题所以拿出来分享。希望大家提供更好方法 互相学习

Willie007

有用得到就看看吧 :) :)

飞舞蜻蜓

原帖由 Willie007 于 2007-11-6 13:12 发表 http://www.3dportal.cn/discuz/images/common/back.gif
  q. b8 x8 `" g$ ?9 s2 S有用得到就看看吧 :) :)

. g- R3 H8 |& H1 a0 i- H我用V18,现在打不开那附件,能够说一下具体操作步骤?万分感激!谢谢!

Willie007

到SEforum 上看看视频吧
, \; H" z# s/ [+ fhttp://seforum.qq.topzj.com/thread-365245-1-1.html
/ F$ c( B0 \8 \$ W, c
下面是V18版，我最初的做法你参考一下

飞舞蜻蜓

原帖由 Willie007 于 2007-11-6 15:58 发表 http://www.3dportal.cn/discuz/images/common/back.gif
到SEforum 上看看视频吧
; i" z; M5 t6 mhttp://seforum.qq.topzj.com/thread-365245-1-1.html
6 s+ z, l" O$ _( _2 V% |& i
" {& B5 a9 {) j- R$ E( E6 d下面是V18版，我最初的做法你参考一下

' J$ D5 @4 z4 p/ R7 y+ x非常感谢!
9 [% F" E0 U5 Q1 E2 M2 T2 N: E& f已经看了过程!
只是感觉怎么比较麻烦呀,难道其他三维设计软件设计此模型也是这么多步骤的吗?
) O# {0 E. D" [* |, B& H难道没有简单一点的办法?

Willie007

当然可以简单了 也许一个按钮就能解决 就像SE的工程师参考一样 前提是繁琐的工作有人先做好。:)

besom

为什么我做到阵列时，面老对不上呢

haiyu99

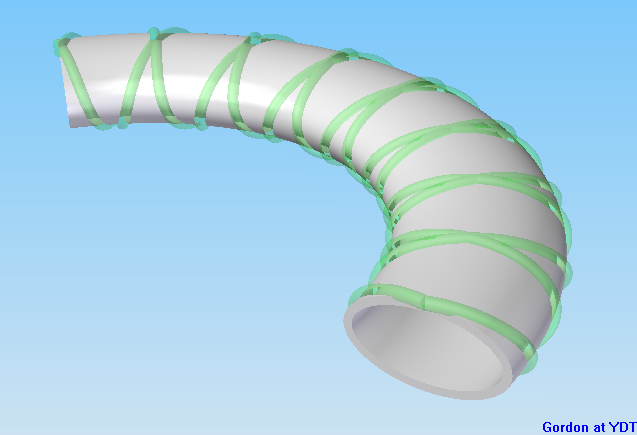

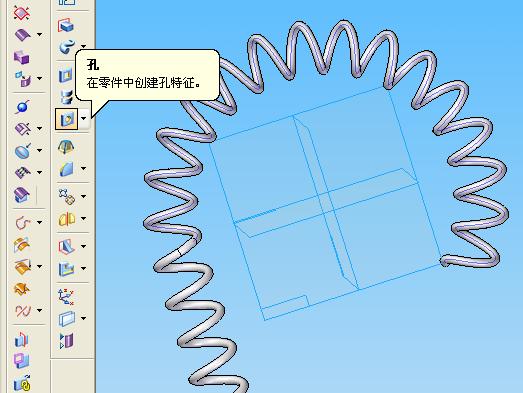

可以用缠绕曲线做，但是有时软件会跳出自相交！还有SE好像不能做任意曲线的环绕，就像电话线！

haiyu99

这是用缠绕做的！

Willie007

原帖由 besom 于 2007-11-14 13:45 发表 http://www.3dportal.cn/discuz/images/common/back.gif
为什么我做到阵列时，面老对不上呢

6 j+ N7 E9 r; X& I
原因可能会很多
首先看看参数是否正确
然后在阵列时选择元素使用“体”。
试试看吧
