同一张图纸既有三视图，又有三维图

zhangwp · 发表于 2007-8-10 12:47:27

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

如何在同一张零件图上既反映出零件的三视图，有提供零件的三维图。请高手慷慨指教。以往有过这方面的讨论，但未见具体的操作方法。谢谢！

铁丝网 · 发表于 2007-8-10 13:01:12

在model空间画图，2d、3d分别作。

在布局空间里放图框，开不同的打印视窗。可以分别设定为2d、3d。

记得视窗线放在不打印的画层

jiemu5 · 发表于 2007-8-10 13:16:07

这个方法是经常使用的
特别是一些形状复杂,让人不容易理解的图纸中
方法:比如说AUTOCAD里,你先画好二维图,并且图框都已经设定好
再加入三维图,并且要求三维图角度已经转过的.而且是线条消隐模式
这样出来的图就是你要求的.

12yue · 发表于 2007-8-10 13:22:52

三维转二维?
看看这里:
http://acad.uu1001.com/read.php?tid-486.html

xuesong8633 · 发表于 2007-8-10 14:56:15

三维转二维是最常用的方法

mdsli · 发表于 2007-8-10 14:59:23

常见的方式是三视图,然后在图纸右上角加一个或者两个三维示意图,不带尺寸标注的,仅帮助看图用的

shuyouai · 发表于 2007-8-10 14:59:35

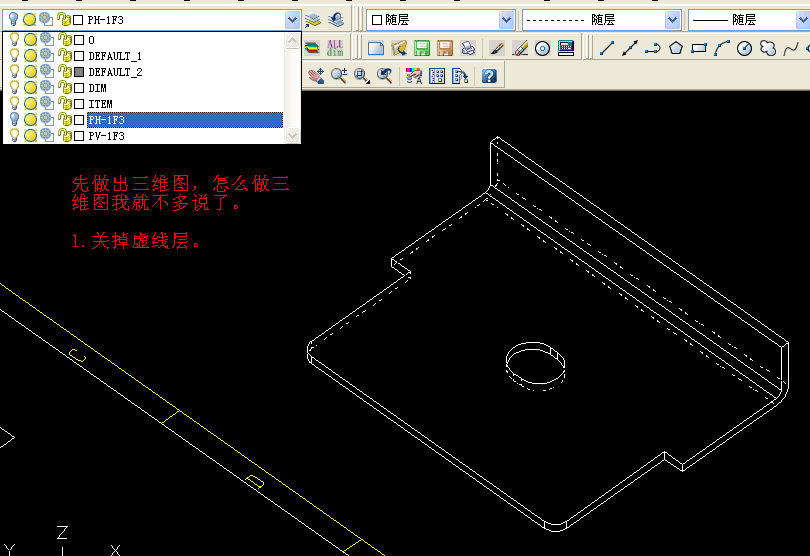

把三维图弄到平面图三视图里，我就拣紧要的几步说一下吧．三维图怎么做，以及三维图投影出线条轮廓就不多说了．

其实，在如今三维软件广泛应用下．使用Proe等三维软件，这些都已不是问题了．

[ 本帖最后由 shuyouai 于 2007-8-10 16:02 编辑 ]

qianxiao0661 · 发表于 2007-8-10 15:00:33

不是复杂就用轴侧图画吧
给老板什么不专业要求的看看足够了.

lbx513 · 发表于 2007-8-10 16:47:06

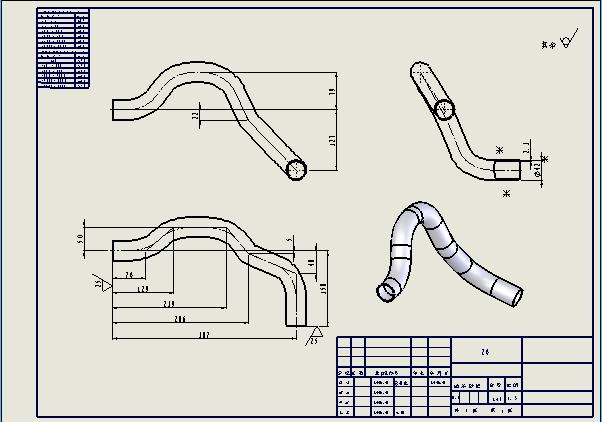

如过想简便地达到你的目标，最好用三维绘图软件直接画好三维零件，然后在生成工程图（二维图）时，多插入一个等轴侧图，即三维图，很方便的，下面就是一张由Solidworks2005生成的工程图。

podsoul · 发表于 2007-8-10 18:30:02

正确画法为先画出改零件3维图然后投射到主俯左及轴测新建一个图把以上投射出来的视图按位置对应好就可以了具体的话我以前发过一个评高级工程师的题里面就有相应的实例在参考答案里面这个帖子没沉多久你翻一翻就有了不超过3页

samling · 发表于 2007-8-11 01:44:50

三维图用inventor等软件绘制，二维图继续autocad绘制，然后三维图另存为autocad中的三维图，粘贴到二维图中

zhangwp · 发表于 2007-8-13 08:35:58

经过几天天来高手们的热心指导，现将本求助（一张图纸上既有三视图，又有三维图）我所掌握的具体方法作一汇总：
1）分别绘制零件或对象的三视图和三维图（至于如何高效地从三维图的投影中得到三视图，这是另一个话题，希望今后再讨论）；

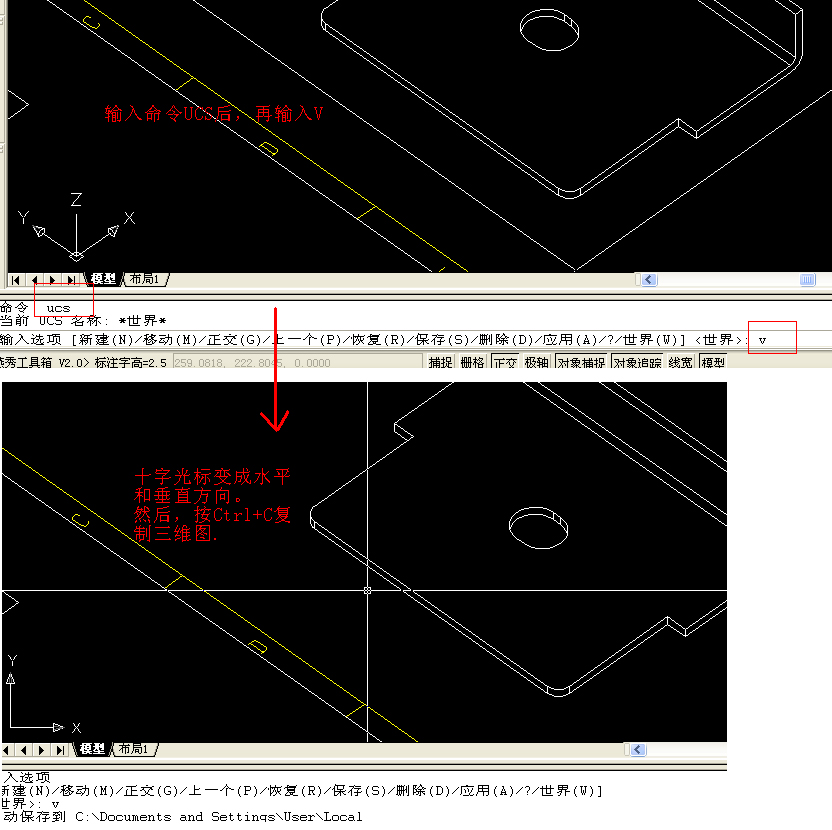

2）对零件或对象在三维图的绘图环境下，输入命令：ucs；再输入命令：v；此时可观察到原来的“三维光标”变成了“二维光标”（一个十字）；（本步操作会改变原来的三维绘图环境，如果要保留原来的三维状态，建议复制原文件后再操作此步骤）

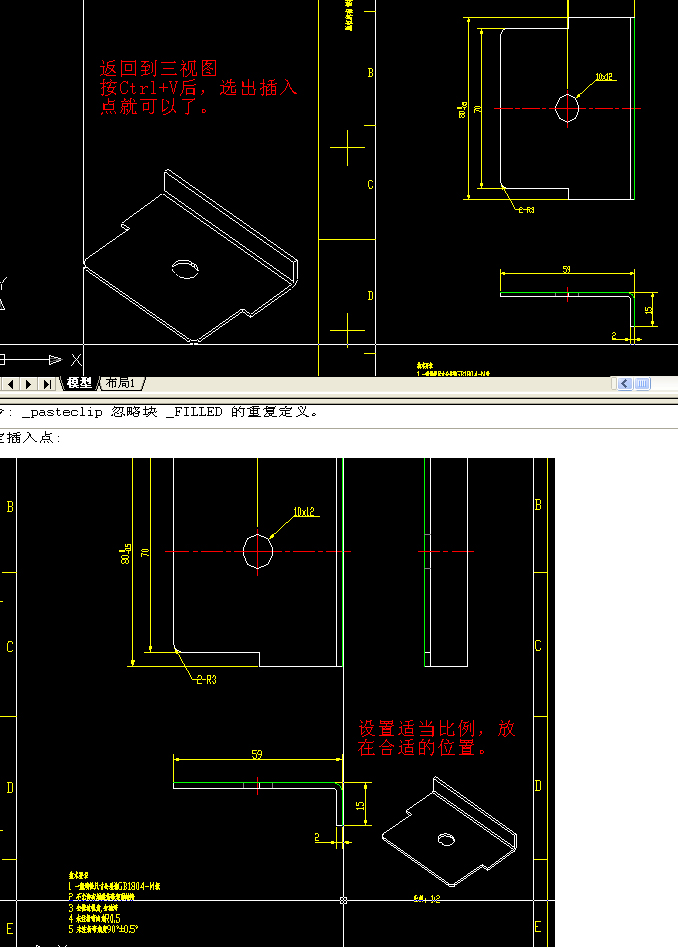

3）将三维图形“复制”、“粘贴”到三视图中，单独调整图形比例和位置；
4）按此方法实践了一次。一张既有三视图，又有三维图的图纸完成了。
相信能够实现本求助的方法还很多，这只是其中的一种。欢迎有兴趣的朋友继续讨论。
求助中得到了诸多高手的热心指导，直接采用的是shuyouai提供的方法，谢谢大家的无私帮助。
这是一个在实际工作中很有用的方法，降低了阅读和理解图纸的难度，为操作者提供了方便。在此小结，让初学者尽快掌握。
再次谢谢大家！

wang.wd · 发表于 2007-8-13 11:01:40

费事一点，加一个轴测图就行了。

xuezhongfei2002 · 发表于 2007-8-13 18:49:40

如果你用SW出二维图的话，直接用工程图就可以，它自动给你加轴侧图，如果用CAD 出图，你就要把用sw的轴测图复制进去就可以了

robortmain · 发表于 2008-6-25 12:59:17

相信你对2D,3D的图已经没问题了,你只需要在LAYOUT空间里,建几个VIEWPORTS, 然后把每个VIEWPORT里面的图转成你要的视图就行了啊.

robortmain · 发表于 2008-6-25 13:02:16

朋友,你必须是在AUTOCAD里制作了3D物体才能利用转换视图,转换成你要的视图. 我也不知道CAD能不能支持其他软件制作的3D模型..有知道的朋友加精哦

dt2008 · 发表于 2008-8-3 11:27:35

支持一下，非常有用的阿

嗨你好 · 发表于 2013-3-31 14:39:19

原来如此

垂直冰山 · 发表于 2013-4-13 08:12:30

在三维界面上通过调整坐标系，然后复制、粘贴到二维制图的方法中，这种方法真的很好。完全能达到这种效果。我一直都用的是这种方法。也就是12#总结的这种方法。推荐用哟！
