新手请教如何做边界剖面线

WANG_zh · 发表于 2007-8-28 16:52:27

您需要登录才可以下载或查看，没有帐号？注册

x

请教各位高手CAD如何画边界剖面线。

wsj249201 · 发表于 2007-8-28 17:19:54

请问什么是边界剖面线？

2005llnn · 发表于 2007-8-28 17:50:49

原帖由 wsj249201 于 2007-8-28 17:19 发表 http://www.3dportal.cn/discuz/images/common/back.gif
* @ k+ W6 H3 ` [请问什么是边界剖面线？

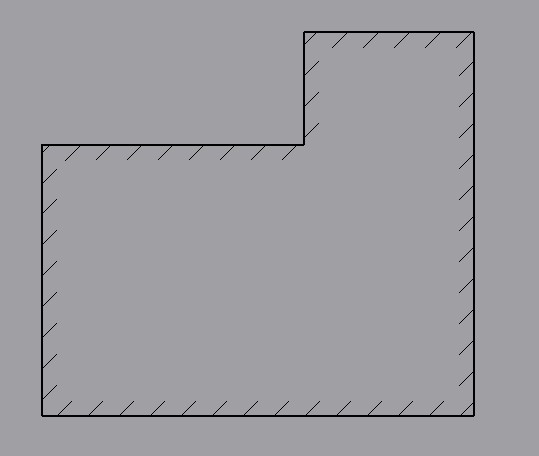

这是用开目2005CAD画的。

WANG_zh · 发表于 2007-8-28 18:10:15

类似于二楼图中的，但图形不封闭

路人 · 发表于 2007-8-28 18:12:21

H填充不就行了吗?然后再调整比例

WANG_zh · 发表于 2007-8-28 18:16:14

什么是H填充，请高手说的详细一点

daguan8 · 发表于 2007-8-28 21:15:13

先在边界上图一个闭合的方框，在框中充填完成后，删除方框。我就是这么作的。

wsj249201 · 发表于 2007-8-29 07:55:39

在AutoCAD中没有边界填充的选项，你可以作一个和原图形后进行图案填充，然后再删除所作的图形。

mdsli · 发表于 2007-8-29 08:06:36

把原图形缩小一点,套进原图形,再填充中间环状区域,最后删除缩小的原图

开目有直接作出的功能?

新猎手 · 发表于 2007-8-30 15:06:19

一般遇到要画这种图形，比如机械设备地面之类的形状，剖面线都是不封闭，都可以作一条辅助线，将要形成剖面线的区域进行人为封闭，再按画剖面线的方式进行填充，而后将辅助线删除就行，辅助线可以是直线，也可以是曲线，只要能形成一个封闭的区域即可，不妨试一下。

唐昕晨 · 发表于 2007-8-30 15:43:46

这个画辅助线然后用H命令填充后再删除多余的线条

罗文 · 发表于 2007-12-2 13:04:13

向内偏移图形(原图形须是整体)到所需位置,h填充后删去内框即可
