为何转CAD图后,尺寸不能移动。

fushuixiu

当和其它人进行交流时，只能将众多工程图转成CAD图，但发现转成CAD图后，出现了一个问题：
  N# B/ X, \- H; k+ ?8 g# q- A当转成CAD图后,尺寸不能移动。如果尺寸一移动，尺寸文字就不在尺寸线上方，而到尺寸线的外部去了。这样就只能在CAD的标注样式管理器中对尺寸层做一一修改才行，后果就是非常麻烦，请问各位高手有什么好的解决方法。

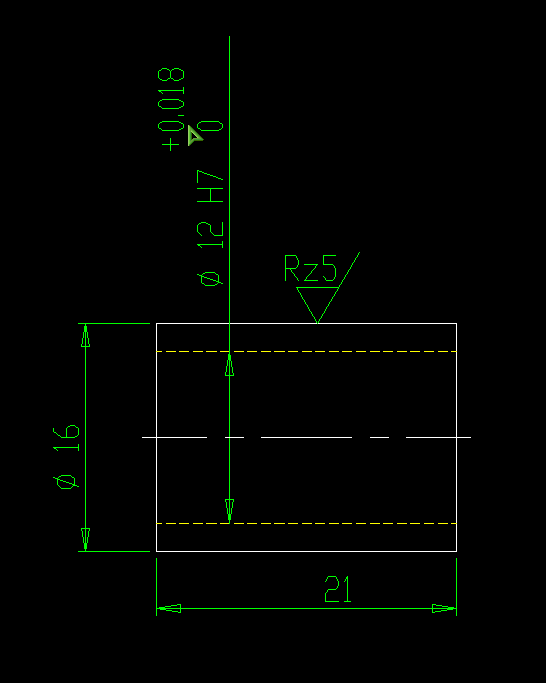

动画是操作过程中产生问题的现象。
+ n) `5 {- ]7 b  X) @$ u8 V附件是这个问题的例子。

[ 本帖最后由 fushuixiu 于 2007-9-2 06:28 编辑 ]

ldy188

没试过，我看看。是不是你转的问题？

diyxz

确实这样。我试了还真有问题。希望能在高手的指点下解决。

helloyf

我的也这样，所以通常出图后就别要拉了，如果要拉，就得改尺寸样式，特烦。

fushuixiu

我已经找到解决的好方法了,就是选择尺寸标注标准中不要使用GB标准,而改用ISO标准,再转CAD图,就不会出现上述问题了。

gnosgnahz

不要点热点！！直接拖动就可以了！！

helloyf

试了下，感觉是好点。不过有极限公差的一拖动，公差的字高就跟尺寸字高一样，不好看。

helloyf

不知道我理解的正不正确，直接拖动就是鼠标点着尺寸的某一位置（除热点外）往想要的地方拖。不过我拖了后，整个尺寸与产品都脱离了，应该不可取。

diyxz

我已经找到解决的好方法了,就是选择尺寸标注标准中不要使用GB标准,而改用ISO标准,再转CAD图,就不会出现上述问题了。
0 P+ N) |8 F' t

8 c# ^5 ]7 a$ m' V4 K/ L- @/ V

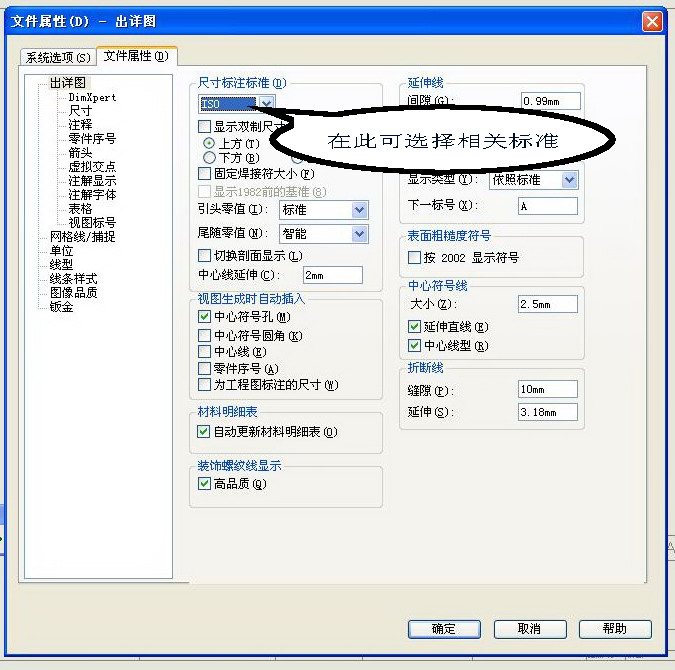

老大在什么地方改呢？我怎么没有找到呢？发个图片吧。

fushuixiu

回复 #8 helloyf 的帖子
公差是没法调整的,因为不管选用何种标准,转换出的CAD图中公差始终是这样显示的,但至少说转出的CAD图可以进行一些编揖了,也算是没有办法的办法了,如果说还要更好,就只能在CAD中尺寸样式中修改了。另外发现在工程图中只要有一个公差尺寸，就会新建一个标注样式，也就是说如果工程图中有10个带公差的尺寸，就会在转成的CAD图中形成10个标注样式，这一点来说也很麻烦。
回复 diyxz的帖子
见附图：

diyxz

呵呵，谢谢你的提醒。
