钻头在平面图纸中如何表示？

雕刻爱情 · 发表于 2007-9-4 11:36:53

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

遇到这个问题，还真蒙住了。从来没画过钻头。哪位见过平面的图纸，指点一下哈

[ 本帖最后由雕刻爱情于 2007-9-5 08:51 编辑 ]

mdsli · 发表于 2007-9-4 12:10:02

画一个长方形上面接一个顶角为120度的等边三角形
长方形宽就是钻头直径.
标注要准确即可.

雕刻爱情 · 发表于 2007-9-4 14:19:06

原帖由 mdsli 于 2007-9-4 12:10 发表 http://www.3dportal.cn/discuz/images/common/back.gif
& A. b6 l/ R$ P3 R+ d2 q5 u7 ]画一个长方形上面接一个顶角为120度的等边三角形' \0 \8 R& l/ \, N1 D; A
长方形宽就是钻头直径.: ~9 N9 M& B+ o' f6 u6 Z
标注要准确即可.

退丝的孔不用表示？

mdsli · 发表于 2007-9-4 16:13:21

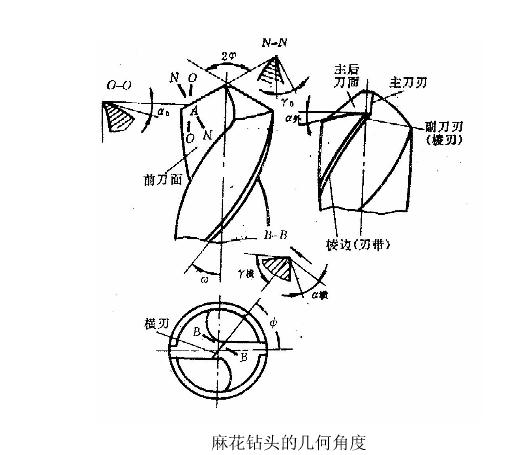

是说钻头的具体轮廓?
我见过一个钻床的装配图,钻头和零件里盲孔的简化画法一样.
要么就按这个来

[ 本帖最后由 mdsli 于 2007-9-4 16:19 编辑 ]

goklong · 发表于 2007-9-4 23:09:28

我画的时候只是示意一下,还真没有看到过别人正规的画法.................

雕刻爱情 · 发表于 2007-9-5 08:40:37

好的，谢谢2楼和4楼
